Jaký by měl být tlak v potrubí a na čem tento ukazatel

23-05-2018

Trubky

Vyhledávací stroje často řídí žádost o tom, jak velký tlak je v topných potrubích, ale toto nastavení není správné, protože MPa v systému závisí na tom, který systém je centralizovaný nebo autonomní ve vašem domě, a zde se také mohou lišit.

Například při aplikaci chladicí kapaliny do nízkopodlažních budov je tlak mnohem nižší než u vysokopodlažních budov, a proto se bude lišit v samotném okruhu. Pojďme se vypořádat s těmito korelacemi dohromady a podívejme se na další video v tomto článku.

Tlakový poměr

Druhy tlaku

Poznámka: Pro výpočet pevnosti v tlaku potrubí (pro obrys bytů) je nutné pochopit, které typy měření existují vůbec.

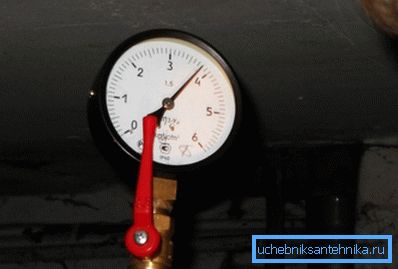

Takový manometr je v každém suterénu vícepodlažní budovy.

Statickým tlakem se rozumí sloupec vody, přesněji jeho výška, ke kterému je čerpadlo schopné zvednout z kotle nebo z centralizované kotelny - výpočet výkonu závisí na tom, zejména u výškových budov.. To znamená, že u jednopodlažních a vícepodlažních budov se stejným obytným prostorem jsou požadavky na tento ukazatel zcela odlišné.
Dynamický tlak závisí na rychlosti chladiva v systému - čím rychlejší bude cyklus dokončen, tím méně vody ochladí, proto náklady na vytápění budou nižší a celková cena energie se rovněž sníží.
Kromě toho je pracující (konstantní) a lisovací (maximální nebo zkušební) tlak a tloušťka stěny potrubí se vypočítává v závislosti na tlaku lisu a nikoliv na pracovní tlak. Za normálních provozních podmínek v bytových domech by měl být provozní (provozní) tlak bez ohledu na druh konstrukce (nový projekt nebo Khrushchevka) od 8 do 9,5 atmosféry, což je 0,8-0,96 MPa nebo 8,1-9 , 81 kgf / cm²) podle pokynů. Bohužel v některých domácnostech je tento údaj velmi podceňován a je přibližně 5-5,5 atmosféry, respektive 0,5-0,55 MPa nebo 5,0-5,6 kgf / cm².

Polypropylenové trubky

Poznámka: Polypropylenové trubky jsou obvykle psány pomocí zkratky - ruské PP nebo anglické PPR. Ale jaký tlak drží polypropylenová trubka a její tepelné vlastnosti jsou označeny zkratkou PN následovanou číslem po ní.

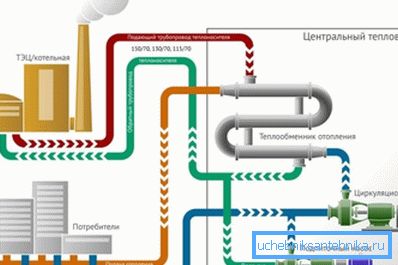

Pokud mluvíme o tom, jak velký tlak může polypropylenová trubka odolat, znamená to, že hovoříme o topném okruhu a nejspíše z centrální kotelny, protože s autonomním systémem je tlak na okruhu.

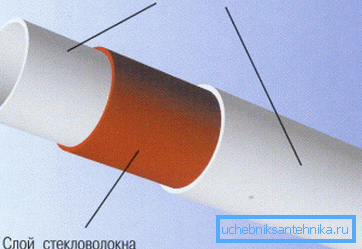

Pro samostatnou volbu je vhodná nízkotlaká polyetylénová trubka - je instalována pro vyhřívanou podlahu. Při označování polypropylenu PN10 b PN16 však není žádná výztužná vrstva a takové trubky nejsou vhodné pro obrys - zde se obvykle používají PN20 a PN25.

Tabulka závislosti provozního zdroje PPR na tlaku a teplotě

t? C	Provozní zdroj (v letech)	Typ PPR
PN10	PN16	PN20	PN25
Přípustné zatížení (kgf / cm³).
20	10	13.5	21.7	27.1	33.9
25	13.2	21.1	26.4	33,0
50	12.9	20.7	25.9	32.3
30	10	11.7	18,8	23.5	29.3
25	11.3	18.1	22.7	28.3
50	11.1	17.7	22.1	27.7
40	10	10.1	16.2	20.3	25.3
25	9.7	15.6	19.5	24.3
50	9.2	14.7	18.4	23,0
50	10	8.7	13.9	17.3	21.7
25	8.0	12.8	16,0	20,0
50	7.3	11.7	14.7	16.3
60	10	7.2	11.5	14.4	18,0
25	6.1	9.8	12.3	15.3
50	5.5	8.7	10.9	13.7
70	10	5.3	3.5	10.7	13.3
25	4.5	7.3	9.1	11.3
30	4.4	7.0	9.8	11,0
50	4.3	6.8	8.5	10.7
80	55	4.3	6.9	8.7	10.8
10	3.9	6.3	7.9	9.8
25	3.7	5.9	7.5	9.2
95	1	3.9	6.7	7,6	8.5
5	2.8	4.4	5.4	6.1

Dále je třeba říci, že závislost tlaku na průměru potrubí nemění celkový obraz, protože tlak se při zvyšujícím se průřezu nezmění, avšak objem chladicí kapaliny se zvýší, což povede ke zvýšení nákladů na ohřev vody.

Jak uvidíte, při centralizovaném vytápění podle parametrů tlaku v systému se bude provádět téměř jakýkoli PPR (stále existuje rezerva), ale zde byste měli vzít v úvahu teplotu chladicí kapaliny, protože tyto dva parametry by měly být kombinovány.

RN10 dokáže odolat konstantní teplotě 20 ° C (krátce 45 ° C) a RN16 neustále drží 35 ° C (krátce 60 ° C), proto tato volba není vhodná pro přívod nebo ohřev teplé vody.

Poznámka: Někteří z nějakého důvodu věří, že velký průřez potrubí vám umožní lépe zahřát pokoj, ale je to nebezpečná chyba. Zaprvé, jak bylo zmíněno výše, bude třeba ohřívat větší objem vody, za druhé, zdroj ohřevu není okruh, ale chladič a za třetí PCB vede velmi špatně.

Takže, jaký typ tlakového polypropylenového potrubí jsou navrženy, můžeme se podívat na tabulku výše a znovu se vrátíme k ukazatelům teploty. Nejprve zvážit RN20 - taková trubka je považována za univerzální (pro horkou a studenou vodu) a je určena pro nepřetržitý provoz bez následků při teplotě chladicí kapaliny až do 80 ° C a konvekční kotle pro autonomní vytápění pracují v režimu 60-80 ° C.

Ne příliš velké rozdíly v tomto ohledu a v kondenzačních kotlích - existuje normální provozní režim 40-80 ° C, proto jsou oba režimy ideální pro PPR RN20.

Ale ne pro každou oblast bude k dispozici dostatečná teplota 80 ° C pro radiátory a obrys, proto budete muset použít RN25, který může být nepřetržitě provozován při 95 ° C V tomto režimu může fungovat nejen autonomní kotel, ale i centrální kotelna, pokud je potřeba, takže bude výhodnější použít tuto konkrétní trubku.

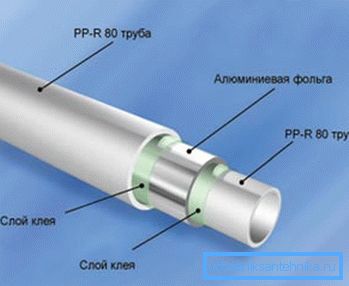

Polypropylenová trubka RN25 má některé prvky, které je třeba vzít v úvahu při instalaci - to je mírně zvýšený vnější průměr a umístění výztužné hliníkové fólie není uprostřed stěny, ale bližší k povrchu.

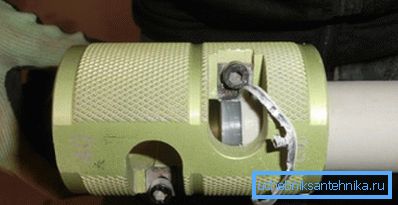

Pokud zvětšený úsek příliš nezanedbává a konec stále přichází do horké trysky při pájení, pak se fólie bude rušit, protože tato vrstva bude holá, což snižuje přilnavost k potrubní spojce a tím i kvalitu spoje. Chcete-li tomu zabránit, budete muset udělat vlastní vyčistit konec pomocí ovladače, jak je znázorněno na horní fotografii.

Doporučení. Při pájení polypropylenu by měl konec trubky o průměru 20 mm zasunout do armatury na 14-17 mm, 25 mm na 15-19 mm. Když konec jde hlouběji, jeho hrany jsou zploštělé, čímž se snižuje propustnost nebo dokonce vzniká zablokování.

Závěr

Závěrem je třeba říci, jaký tlak může odolat kovové plastové trubce - je to 10 kg / cm², proto je vynikající pro systémy podlahového vytápění. Navzdory skutečnosti, že se k tomuto účelu oficiálně používá polyethylen, převážná většina instalatérů si vybírá na kovovém laminátu o průměru 16 mm.
