Jaké jsou topné trubky a jak jsou namontovány

V závislosti na materiálu lze všechny topné trubky rozdělit do tří velkých skupin: kov, azbestocement (chrysotil-cement) a polymer, ačkoli každá z kategorií má své vlastní odrůdy a vlastnosti. Každý ze všech uvedených typů může být více či méně vhodný způsobem, který je koordinován s místem a způsobem instalace, tlakem a samozřejmě také touhou zákazníka. Budeme mít příležitost diskutovat o obecných charakteristikách těchto konstrukčních materiálů.

Komunikační materiály

Kov

• Pro systémy vytápění s jakýmkoli tlakem se používají trubky z různých kovů, z nichž lze volat černá a nerezová ocel, litina, měď a hliník.
• Důležité jsou také kombinace dvou materiálů, například ocel-hliník nebo ocel-měď nebo bimetal.
• Pokud budeme hovořit o síle, pak na prvním místě bude určitě ocel, tepelná vodivost - hliník a praktičnost - bimetalové systémy.
• Bimetaly se nepoužívají pro dálnice a obrysy - zde lze použít černou a nerezovou ocel, litinu a měď. Všechny tyto materiály (s výjimkou nerezové oceli) mají jednu vážnou nevýhodu pro azbestocement a polymery - náchylnost k korozi nebo oxidaci.

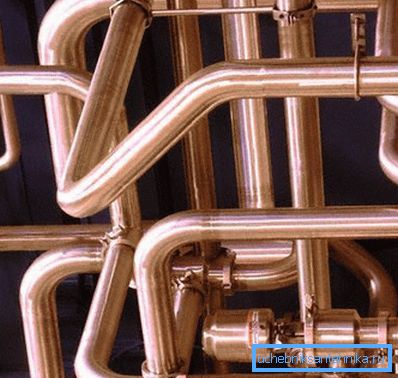

• Přesto, pokud mluvíme o dálkových potrubích, najdou tam nejčastěji černá ocel a litina a měď se více využívá pro prostory, a to zejména proto, že je její cena poměrně vysoká.

Pozor! Velmi efektivní, zejména pro venkovské domy, vytápění vzduchem přes potrubí, což je možné pro pece jako buleryan. Samotná pec je velmi úsporná díky sekundárnímu přídavnému spalování paliva a vysoký koeficient přenosu tepla je dosažen díky ocelovým trubkám, které se kolem něj otáčejí.

Azbestový cement

Pro nejhospodárnější topné potrubí může být nazýváno potrubí z chrysotilového cementu - nevyžaduje silnou izolaci, protože má dostatečně nízkou tepelnou vodivost. Navíc jeho deformační rychlost při ohřátí je 12krát nižší než u oceli, proto pro instalaci je nákladná kompenzační spojky. Vzhledem k jeho složení neobsahuje azbestocement žádné organické růsty, a proto propustnost nebo hydraulický odpor prakticky neklesá.

Zároveň pokyny pro azbestocementové trubky zaznamenávají jejich křehkost (navzdory zesílení) - obávají se silných nárazů a nárazů během přepravy. Při instalaci těchto potrubí je povinné provádět dvě vizuální prohlídky - po vyložení na příkopu a po vykládce jednou. Dokování se provádí pomocí jednotných spojů s gumovými těsněními.

Technopolymery

• V posledních letech se polymerní trubky stále častěji používají pro topné systémy nebo jejich okruhy, které stále více nahrazují různé kovové analogy.
• Možná je část takové popularity spojena s tím, že je snadné je sestavit s vlastními rukama, což je to, co mnoho majitelů používá, a šetří peníze na přilákání specialistů (svářečů).
• Polyethylen a polypropylen spadají do kategorie polymerů, ale o tom budeme podrobněji bližší.

Poznámka: V dokumentaci namísto plného názvu materiálu je často možné nalézt jeho zkratku. Polyethylen se proto označuje jako HDPE / LDPE nebo jednoduše HDPE / LDPE (nízký a vysoký tlak), HDPE / LDPE (mezinárodní verze) a polypropylen PP nebo PPR (mezinárodní verze).

Přehled polymerních výrobků

Polyethylen a kovový plast

Mezi polyetylénové trubky se zajímáme především o LDPE (zesíťované PE) a laminát na bázi kovu - nejsou používány pro okruhy radiátorů, ale při instalaci podlahového vytápění se jim nedá vyhnout.

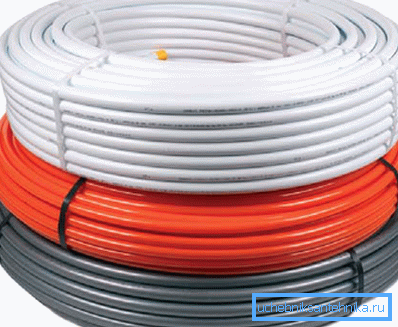

• Pro tento účel lze použít síťované PE s průměrem 16 mm - jmenovitý tlak je zde povolen až do 10 barů a maximální provozní teplota je až 110 ° C.
• Takové charakteristiky naznačují, že potrubí lze použít s jakýmkoli samostatným kotlem a i když je chladicí kapalina dodávána z centralizovaného vytápění.

Dávejte pozor! Tento režim lze realizovat pouze s autonomním vytápěním. Připojení teplé podlahy ke společné baterii znamená riskovat získání pokuty a nespokojenosti sousedů.

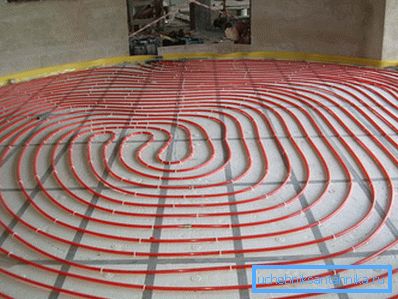

• Nevýhoda takového polymeru může být nazývána jeho nedostatečnou tuhostí - jak je známo, obrys je umístěn na potěru, po kterém je nalit další vrstvou roztoku a pokud není potrubí naplněno vodou během takové operace, pak se může deformovat.
• Upevnění na podlahu se provádí pomocí speciálních páskových svorek, díky nimž je vhodné vydržet určitý krok dlažby a vzdálenost od stěny tak, aby podstavec pod ním nezpůsobil poškození.

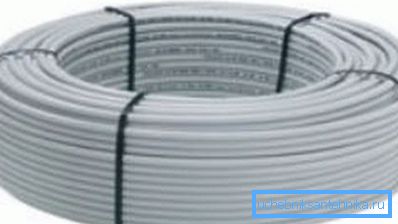

Při stejném úspěchu se na podlahové vytápění používá laminát na bázi kovu, navíc většina instalatérů dává přednost tomuto materiálu, PE - je výhodnější jej položit a navíc cena laminátu na bázi kovu je poněkud nižší než LDPE.

• Taková trubka má tři hlavní vrstvy - vnitřní z LDPE, střední - z hliníkové fólie a vnější - z HDPE. Všechny z nich musí být spojeny lepidlem (pro kvalitní výrobky).
• Pokud je potřeba ostrých ohybů, jimž se nedá vyhnout při položení hadem, pak se na trubku umístí kus ocelové pružiny (20-25 cm), jejíž vnitřní průměr je o několik milimetrů větší než úsek potrubí, tj. 18-20 mm.
• Tato pružina je tlačena na místo ohybu a postupně, jak je položena, je posunuta dopředu až na konec.
• Je-li nutné instalovat teploměr umístěný na topném potrubí, není to v podlaze, ale v distribučním uzlu, který je nejčastěji vestavěn do stěny.

Oblíbené modely

Chcete-li zjistit, které výrobky jsou vhodné pro topný systém a které nejsou, následující tabulka vám pomůže:

Přehled PPR

U radiátorových okruhů (včetně tohoto může být jednopokojový topný okruh) se používají modifikace polypropylenu RN20 a RN25, ačkoli tento je určen hlavně pro takové účely.

Faktem je, že jak vidíte z výše uvedené tabulky, pracovní teplota pro RN20 dosahuje 80 ° C a optimální režim konvekčního kotle je 60-80 ° C, proto zde nedochází k žádným porušením.

Ale přesto, pokud si myslíte, že pracovní (konstantní) teplota obvodu přesáhne 80 ° C, pak samozřejmě lépe použijte RN25.

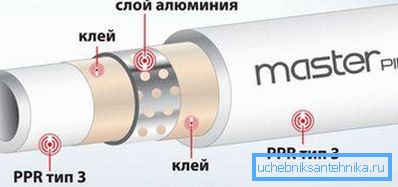

Poznámka: V RN 25 není hliníková fólie umístěna uprostřed stěny, ale bližší k povrchu, což bude narušovat svařovací práce. Chcete-li je odstranit, použijte holicí strojek pro odizolování horní vrstvy a fólie. Mějte také na paměti, že pro radiátorové okruhy fakturního termostatu na topné trubce lze namontovat na libovolném místě, které je pro vás výhodné.

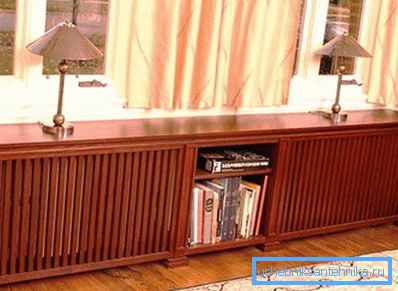

Máte-li zájem o uzavření topného systému, můžete si koupit v obchodě nebo si udělat, jako na horní fotografii, dekorativní mřížky, které maskují nejen radiátory, ale i potrubí (pokud je to nutné). PPR je upevněna ke stěně pomocí kovových konzol nebo plastových svorek.

Závěr

Pokud se rozhodnete nainstalovat PPR do zdi - výhody a nevýhody jsou zřejmé, ačkoli technologicky nezáleží na okruhu. Výhodou je, že jednoduše odstraníte trubku z pohledu, aniž byste měli tepelné ztráty. Ale negativní strana je těžké volat, s výjimkou zvýšení intenzity práce během instalace obvodu. Video v tomto článku vám pomůže podrobněji porozumět tomuto problému.
