Jaké druhy elektrod jsou potřebné pro svařování trubek,

04-10-2018
Trubky

Existuje mylný názor, že kvalita svaru závisí pouze na umělci, ale to je daleko od případu a každý dobrý svářeč chápe, že elektrody pro svařování topných trubek a instalatérské hry hrají daleko od posledních houslí v těchto pracích.

Především je třeba poznamenat, že takové vodivé tyče mohou být buď kovové nebo nekovové, to jest uhlík nebo grafit, avšak v tomto případě nás druhý typ nezajímá.

Dobrá svářečka vždy ví, které elektrody svařují trubky.

Podívejme se na to, jaké příznaky mohou rozlišit spotřební materiál tohoto typu, jak je lépe vyzvednout, a také video v tomto článku bude demonstrovat vizuální informace o našem tématu.

Jak jsou rozlišeny

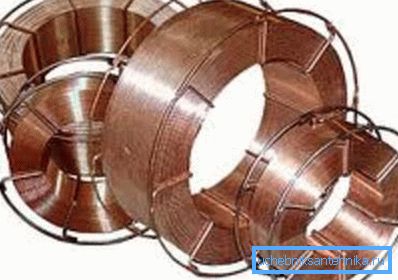

Na obrázku je drát pro svařování

Elektrody vyrobené z kovu mohou být tavitelné a netaví se. První typ může být potažen ocelovými, litinovými, bronzovými, měděnými nebo hliníkovými tyčemi, zatímco nepotvrzené jsou v současné době používány pouze ve formě drátu (viz foto výše), když se svařovací práce provádějí v ochranném plynovém prostředí.

Jiskřivé, thoriované, lantinované a volfrámové jsou netolené druhy, a proto je zcela přirozené, že jejich cena je mnohem vyšší.

Kromě toho jsou elektrody klasifikovány podle účelu, tj. Podle typu materiálu, který má být zpracován. U vysoce uhlíkové oceli podle GOST 9467-75 je materiál označen písmenem U, pro legované a žáruvzdorné oceli - písmeno T, zatímco pro spárování povrchové vrstvy - s písmenem T.

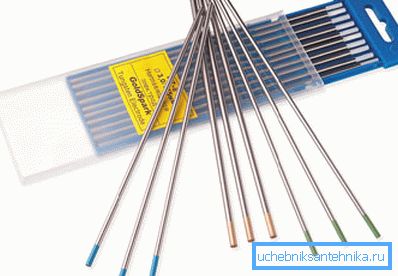

Wolfram - TIGWIG

Ve většině případů je na tyčích přítomen povlak, ale je také odlišný a má vlastní označení podle GOST 9466-75.

Tak například:

  • tenký nátěr je označen písmenem A (mezinárodní formát - A);
  • střední - písmeno C (mezinárodní formát - B);
  • - písmeno D (mezinárodní formát - R);
  • a obzvláště silná - písmeno G (mezinárodní formát - C).

Kromě tloušťky povlakové vrstvy je klasifikována podle typu:

  • A - kyselá;
  • B - hlavní;
  • C - celulóza;
  • R - rutil;
  • P - smíšené.

Kromě toho může být smíšená vrstva:

  • AR - kyselý rutil;
  • RB - rutil;
  • RP - rutilová celulóza;
  • RJ - rutil, s příměsí železného prášku.

Poznámka: Vzhledem k tomu, že svařování může být prováděno v různých polohách, jsou elektrody zařazeny do různých typů. Takže mohou být pro spodní polohu vertikálního zdola nahoru, horizontální a dolní v lodi. Pokyn také znamená tyče pro libovolnou pozici.

Do cíle. Typy materiálů

Svařování vysokotlakým plynem
  • Uhlíkové a nízkolegované konstrukční oceli. V tomto případě může být dočasná pevnost v tahu až 60 kgf / mm nebo 600 MPa.
  • Typy vysoce legované oceli, které mají zvláštní vlastnosti.
  • Konstrukční ocel, kde se používá obloukové svařování. Zde bude dočasná pevnost v tahu již vyšší než 60 kgf / mm nebo 600 MPa.
  • Povrchová úprava povrchové vrstvy kovu, se zvláštními vlastnostmi.
  • Litina.
  • Neželezné kovy. (Viz také článek Kanalizace v chalupě: funkce.)

Podrobnosti o pokrytí

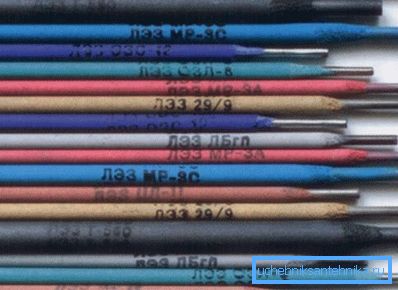

Různé povlaky
  • A - kyselé nebo kyselé povlaky. Skládá se z oxidů železa manganu a křemíku.
  • B - hlavní věc. Obsahuje fluorid vápenatý a uhličitan vápenatý. Svařování pracuje s pomocí těchto elektrod je prováděno stejnosměrným proudem střídavé polarity.
  • C - celulóza. Obsahuje mouku a jiné organické komponenty, které jsou určeny k vytvoření obalu pro uzavření plynu během svařovacích operací.
  • R - rutil. Obsahuje rutil, jako hlavní složku, stejně jako jiné minerální a organické složky. Kromě ochrany plynů mohou takové součásti výrazně snížit stříkání ve výrobě švu.

Poznámka: Při použití v domácnosti (topení, rámy) je vše poněkud jednodušší, protože se obvykle používají pro všechny elektrody s hlavním (B) povlakem, jehož průměr závisí na tloušťce kovu. Například, pokud máte zájem o jaký druh elektrod pro svaření profilové trubky, pak s ohledem na tenkou stěnu profilu (1,0-1,5 mm), měli byste použít průřezovou tyč o průměru 2 mm. V závislosti na svařování (transformátoru nebo střídači) si vybíráte samotné spotřební materiály (pro střídavý nebo stejnosměrný proud).

Míra spotřeby

Vertikální připojení bez okrajů

Při instalaci vytápění se spotřeba elektrod při svařování potrubí liší v závislosti na spojování svařovaných topných trubek a druhu svaru, ale považujeme za nejčastěji používaný pouze svislý spoj bez zkosených hran.

Zdi. Tloušťka v mm Hmotnost tavení v kg Elektrody v skupinách v kg
II III IV V VI
3 0,107 0,194 0,207 0,220 0,233 0,346

Spotřeba elektrod při svařování trubek na metr svaru

Rozměry potrubí v mm Hmotnost tavení v kg Elektrody v skupinách v kg
II III IV V VI
23? 3 0,008 0,014 0,015 0,016 0,017 0,015
32? 3 0,011 0,019 0,020 0,021 0,023 0,024
38? 3 0,012 0,022 0,024 0,025 0,027 0,028
45? 3 0,015 0,027 0,029 0.030 0,032 0,034
57? 3 0,919 0,034 0,036 0,039 0,041 0,043

Spotřeba elektrod při svařování trubek pro 1 spoj

Poznámka: Většinou jsou elektrody jakéhokoli typu klasifikovány jako jedna ze skupin svařovacích materiálů. Kromě nich se jedná o plnicí tyče, dráty, ochranné plyny a toky plniva.

Závěr

Jak jste si všimli, existuje mnoho typů elektrod, ale pokud chcete vařit vytápění v domě vlastními silami, musíte okamžitě naklápět materiály pro vysoce legované a barevné oceli a také litinu.

Kromě toho je tloušťka stěn topných trubek zpravidla nejméně 2 mm, pak je nutná tyč 3 mm. Kromě toho můžete použít elektrodu pro všechny polohy, s průměrným hrubým povrchem (C) typu, kyselým (A) nebo základním (B), pro uhlíková a nízkouhlíková ocel.
