Jaká by měla být velikost kanalizačních trubek

Účinnost kanalizace závisí nejen na souladu s technologií, ale také na správném výběru velikosti. Jedná se o vnitřní průměr, který ovlivňuje hlavní charakteristiku každé kanalizace - propustnost. Chyba při výběru standardní velikosti může vést k tomu, že systém jednoduše nemůže zvládnout odstranění odtoků.

Jak vybrat velikost

Je třeba vzít v úvahu množství odpadních vod. Např. Odpadní trubka 32 mm může být použita při distribuci odpadních vod v bytě (například k odtoku odpadních vod z umyvadla). Použití malých rozměrů v celém kanalizačním systému však povede k tomu, že začne pracovat v tlakovém režimu a kapacita nebude postačovat. To znamená, že voda bude stagnovat.

Musíte také zvážit materiál, ze kterého je potrubí vyrobeno. Například litina se používá pro stoupačky a vnější odpadní vody, PVC a polyetylénové potrubí se však mohou používat jak uvnitř, tak i mimo dům. Z materiálu závisí především cena.

Dávejte pozor! Ocelová trubka se prakticky nepoužívá pro odpadní vody. Systém kanalizace odpadních vod funguje bez přetlakování, takže zvýšená pevnost nehraje zvláštní roli, avšak náchylnost k korozi nelze považovat za výhodu z oceli.

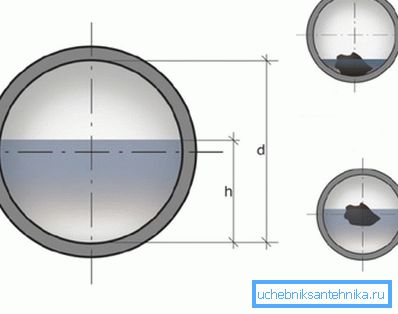

Správný průměr by měl zajistit, aby průřez byl vyplněn odtoky přibližně v rozmezí 0,5-0,6. Například odpadní potrubí o rozměrech 40 mm bude vhodné pro daný prostor z umyvadla, zvýšením velikosti bude mít za následek, že některé pevné vměstky nebudou jednoduše vymyty proudem vody a usadí se na vnitřním povrchu stěn. Výsledkem toho mohou být problémy s odtokem.

Regulační rámec

Rozměry a obecné požadavky na potrubí (z hlediska geometrie, kontroly kvality atd.) Závisí na materiálu.

Můžete zvýraznit takové standardy, jako jsou:

• GOST 22689.2 - 89. Zvažuje kanalizační potrubí vyrobené z polyethylenu. Většina standardu je věnována detailnímu popisu velikostí tvarových prvků, jsou také uvedeny jmenovité průměry. Pokud jde o délku, podle GOST by se měly vyrábět úseky s délkou 2 až 8 m, přičemž se smí měnit délka v libovolných mezích v dohodě se zákazníkem;
• GOST 6942-98. Tento dokument je o litinových kanálech. Navzdory popularitě plastů je aktivně využívána litinová odpadní trubka o průměru 150 mm při položení vnějšího systému odvodnění nebo jako kanalizačních stoupaček v místnosti. Norma nezmínuje vnější průměr a podmíněný průchod Du;

• v případě potrubí z PVC je situace poněkud komplikovanější, protože regulační dokument o volně odváděných kanalizacích z PVC trubek neexistuje jako takový. Požadavky na takové potrubí lze nalézt v normě GOST R 51613-2000. Používá koncept jmenovitého vnějšího průměru, takže při výběru velikosti je třeba vzít v úvahu tloušťku stěny.

Jaké velikosti si můžete vybrat v rozvržení apartmánu

Ruční kanalizace zpravidla chybí místo výběru velikostí. Samozřejmě, v ideálním případě by bylo nutné vypočítat přesné množství odpadu a na základě toho vybrat D, ale můžete jít jiným způsobem. Nejčastěji se používají průměrná data o průměru potrubí pro zapojení do bytu, stoupačky a vnější část kanalizace.

Hlavním pravidlem při zředění kanalizace v bytě je to, že v průběhu pohybu vody musí průměr buď zůstat konstantní nebo růst.

Při výběru velikostí můžete použít následující doporučení:

• pokud byt používá kombinovaný odtok pro mytí, umyvadla a sprchy, pak odpadní voda 50 mm bude dělat.;
• pokud je odtok oddělený, pak může být průměr mírně snížen na přibližně 32 mm;
• ale na toaletu je přísně zakázáno používat malou velikost. Průměr by měl být 100 mm.

Dávejte pozor! Při distribuci uvnitř bytu je třeba vzít v úvahu, že v oblasti, kde se skládky odvádějí do centrálního stoupacího potrubí, je jejich objem značný, takže malá velikost nebude fungovat.

Venkovní odpadní vody

Vnější část systému likvidace odpadních vod se od sebe oddělí, voda z domu je směrována buď do vnitřní kanalizační sítě nebo do septiku (v případě autonomního systému). Odpadní potrubí o rozměrech 100 mm je minimální přípustná velikost, u malého soukromého domu bude dostatečná kapacita.

Při problémech s plastovými potrubími se s největší pravděpodobností nevyskytne, ale při výběru litinového výrobku je třeba věnovat pozornost značení.

Mezi nejdůležitější parametry patří:

• ve skutečnosti průměr, je-li označení označeno jako DN100, znamená to, že Dνn je 100 mm, při zohlednění tloušťky stěny se vnější rozměr zvýší na 110;

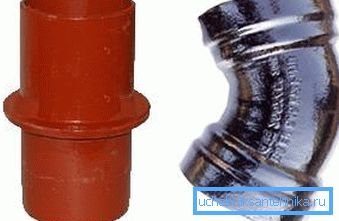

• Označení SMU znamená, že oba konce jsou hladké, ale SME indikuje, že na jednom konci je zásuvka.

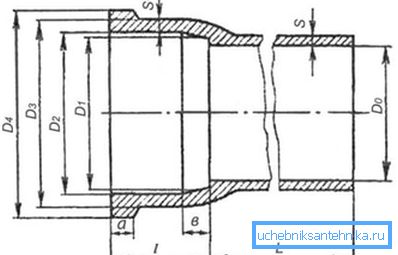

Pokud jde o rozměry litinového potrubí, maximální vnitřní průměr je omezen na 400 mm (DN400) a délka závisí na typu připojení. Takže potrubní kanalizační potrubí o šířce 250 mm může být vyrobeno o délce 3, 2,5 a 1 m, je-li připojení připojeno do zásuvky. Ale pokud bude potrubí se zvýšenou pevností položeno (oba konce jsou hladké), potom je délka segmentu 3,0 m.

Pokud jde o stoupačku, jelikož objem odtoků v ní se rovná celkovému objemu odtoků celého domu, jeho průměr by neměl být menší než 100 mm. Pokud jde o materiál, je možné doporučit litinu i plast. 75 mm kanalizační trubka je vhodná pro výstupy ze stoupacího potrubí.

Dávejte pozor! Litinová trubka se nedoporučuje umístit do bytu vlastními rukama. Tento materiál je velmi křehký a může prasknout i při nepatrném mechanickém nárazu.

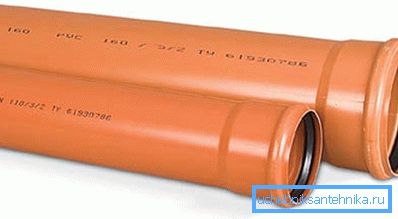

Obecným doporučením není použití velikosti větší než DN150 pro jednotlivé konstrukce. Taková standardní velikost s rezervou je dostačující i pro dvoupatrový dům s několika toaletami a koupelnami. Ale kanalizační trubka 200 mm je vhodná pro hotel nebo vícepodlažní obytnou budovu, ale ne pro rodinu několika lidí.

Vlnitá trubka

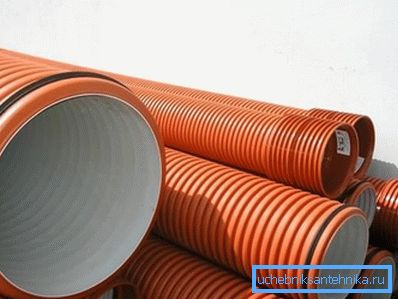

Plastové vlnité potrubí má mnohem větší tuhost kruhu než obvykle. Díky tomu může přenášet těžké břemeny bez následků, to znamená, že se zvýší maximální hloubka pohřbu.

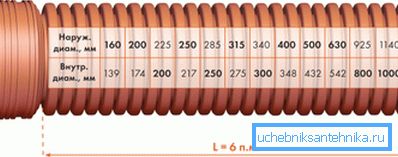

Například 110 mm vlnitá kanalizační trubka může být uložena v hloubce až 20 m. Takové potrubí je vyrobeno ze dvou plastových vrstev, vnější vrstva se používá ke zvětšení tuhosti a vnitřní je hladká, což je nezbytné pro minimalizaci odolnosti proti průtoku vody.

Pro výrobu jsou zpravidla používány polyethylenové třídy PE63 a PE80. Tento polyethylen je odolný vůči chemicky agresivním látkám, takže složení odpadní vody neovlivní jeho životnost.

Na konci

Správný výběr průměru kanálu - klíč k jeho úspěchu. Chcete-li usnadnit problém s výběrem, nemůžete provádět odpovídající výpočty, ale použijte průměrná data. Informace v tomto článku nebudou chybět při výběru velikosti.

Video v tomto článku ukazuje příklad změny rozvržení kanalizace v bytě pomocí trubek různých průměrů.
