Jak vyrobit upevňovací trubky: 2 hlavní způsoby

Dokonce i ve fázi návrhu instalatérských, topných a kanalizačních systémů v městském bytě nebo venkovském domku je nutné určit, které upevnění potrubí na nosné konstrukce nebo přepážky budou použity.

Takže se můžete chránit před průlomem, odtlakem a nadměrným hlukem. Podívejme se blíže na to, jak zachránit rodinný rozpočet tím, že upevníte trubky na stěnách vlastními silami.

Metoda 1. Uzavřené pokládání potrubí

Jednou z nejúčinnějších metod, která umožňuje nejen pevnou fixaci potrubí, ale i maskování je skryté pokládání inženýrských sítí.

Po práci získáte nejspolehlivější upevnění plastových trubek (nebo částí z jiných materiálů), které nezničí vnitřní prostor vašeho pokoje. Také uvolní takové cenné centimetry podél zdí.

Nevýhodou této metody je zřejmá vysoká cena práce. Ve skutečnosti je pro pokládku všech potrubí nutné zdi stěny a následné utěsnění výsledných kanálů maltou, což je docela namáhavé.

Pokyny pro práci se skládají z několika po sobě jdoucích fází:

1. Označení na stěnách a podlahách. Podle předem navrženého náčrtu musíte nakreslit středové čáry na všech plochách, pod kterými bude potrubí běžet. Budou sloužit jako vodítko pro vytváření instalačních drážk.
2. Holení. Pomocí značkování se vytvářejí speciální kanály ve stěnách, které se nazývají brány. K tomu může být použito speciální elektrické nářadí - násypník. Obvyklá perforátor je ale také perfektní. Nezapomeňte, že pokládání některých potrubí vyžaduje dodatečné použití izolace pro potrubí, takže se předem obraťte na vhodnou velikost kanálů.

Dávejte pozor! Drážky musí být položeny tak, aby namontovaná trubka nebyla namáhána. V opačném případě by mohlo dojít k prasknutí části, což by znamenalo nákladné opravy.

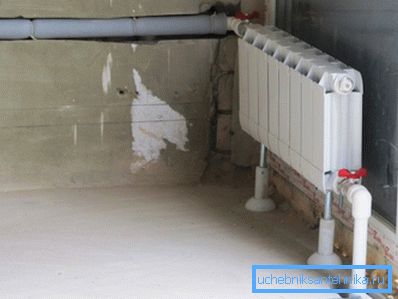

1. Instalace inženýrské sítě. Před upevněním potrubí ke stěně musí být uzavřena v pouzdře z tepelně izolačního materiálu (polystyrenová pěna, polyetylénová pěna atd.). To je obzvláště důležité, když skryté pokládání kanalizačního potrubí PVC.

1. Dokončení. Před sádrovými trubkami je nutné spustit instalační, kanalizační nebo topný systém a ujistit se, že funguje a že nejsou žádné netěsnosti.

Metoda 2. Otevření pokládky potrubí

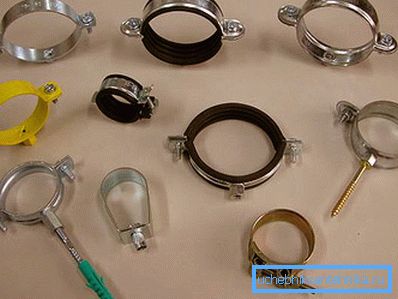

Tato metoda je častější, méně časově náročná a nákladná. V tomto případě je trubka upevněna ke stěně pomocí svorek různých provedení.

Celkově existují dva druhy upevňovacích prvků:

• tuhá - v tomto případě se trubka upevněná ve svorce stává zcela nehybným;
• posuvné - část je upevněna tak, aby se mohla pohybovat podél své osy (což umožňuje vyhnout se zkreslení při teplotních lineárních deformacích).

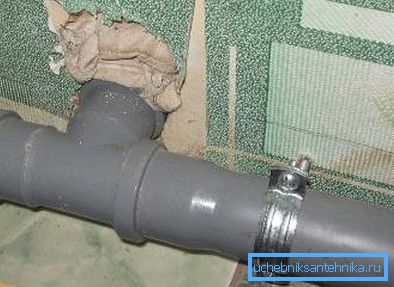

Upevnění kanalizačních trubek na stěnu nebo na strop může být provedeno pomocí speciálních odnímatelných svorek. Díky tomu struktura vibruje méně a nedělá nepříjemné zvuky, když do ní proudí odpadní voda.

Při nákupu upevňovacího držáku je třeba věnovat zvláštní pozornost volbě jeho průměru. Je nutné, aby pevné potrubí mělo určitou pohyblivost v úložném prostoru. V opačném případě mohou být v důsledku lineární deformace poškozeny části potrubí nebo odpadních vod.

Proto není možné použít pevné svorky, pokud jsou kanalizační trubky upevněny na strop nebo podlahu v nevytápěné místnosti. Je třeba namontovat posuvné spojovací prvky, které mohou kompenzovat změnu velikosti plastů.

Tip! Upevnění komína na stěnu domu musí být také pohyblivé. Výfukové plyny vstupující do komína mají vysokou teplotu, což může vést k úniku a poškození trakce. Doporučuje se použít speciální uchycení azbestových a cementových trubek (pozinkovaný komín).

Zaměřme se na jednotlivé fáze práce podrobněji.

Příprava

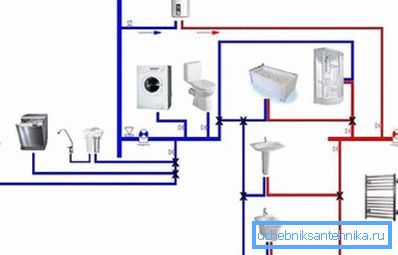

Instalace jakékoli složité inženýrské sítě, včetně instalatérských a sanitárních, začíná vývojem projektu. Na výkresu jsou uvedeny body spojení sanitárními zařízeními, adaptéry, spojkami a dalšími tvarovanými částmi, délkou potrubí, uzavíracími ventily, účetním zařízením atd.

Označení se provádí přímo na objektu. Na všech površích je uvedena cesta potrubí. Nakreslená čára bude sloužit jako vodítko, podél kterého je osa součástí umístěna během instalace.

Poté jsou vyznačeny montážní body montážních svorek.

V takovém případě je třeba zvážit následující nuance:

• konzola musí být instalována v místech, kde je spojka, adaptér, tvarovaná část nebo jiná montáž;
• vzdálenost mezi sousedními montážními svorkami na přímém potrubí by neměla být větší než deset průměrů této části.

Montážní konzoly

Plastové trubky by měly být upevněny ke stěně hadicovými svorkami tak, aby mezera mezi povrchem a okrajem součásti byla minimální. To vám umožňuje ušetřit prostor na podlaze a zabraňuje poškození obslužných zařízení během provozu.

K zajištění posuvného držáku je vložena vložka do svorky. V opačném případě jsou jeho hrany rozlehlé (pro tento účel se používá speciální zařízení), které chrání systém polymerního zásobování vodou nebo kanalizace před poškozením.

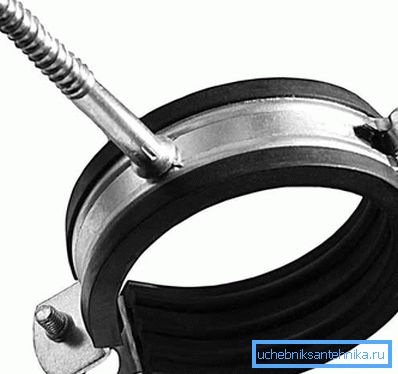

Konzola je připevněna ke stěně pomocí šroubů nebo hmoždinek. Zpravidla je příslušenství součástí balení.

Instalace potrubí

Jakmile je instalace na svorkách dokončena, můžete pokračovat v dalším kroku.

Instalace plastových částí do spojovacích prvků zpravidla nezpůsobuje potíže:

• trubka je zasunuta do svorky;
• horní část upevňovacího prvku je upevněna pomocí západky, čepu nebo šroubů.

Pozor! Ocelové potrubí se vyrábí stejným způsobem. V tomto případě je však nutné jim poskytnout volný přístup k pravidelné údržbě: odstranění ohnisek, malování a kontrola těsnosti spojů. Protože mimochodem, ocelové trubky nejsou zděné do betonových stěn.

Vlastnosti práce s kovovými plastovými díly

Nesprávné upevnění potrubí na stěně může vést k nehodě. Chcete-li však mít 100% jistotu, že nedošlo k žádným průlomům, měli byste pečlivě dodržovat celý postup instalace.

Zde jsou základní požadavky:

• práce s výrobky z kovového plastu se může provádět při okolní teplotě nad + 10 ° C;
• pokud jsou části přepravovány nebo skladovány při nízkých teplotách, musí být předehřívány;
• upevnění kovoplastových klempířů se svorkami by mělo být provedeno po ukončení dekoračních stěn;
• v uspořádání otáček v žádném případě nesmí umožňovat zlomeniny součástí.

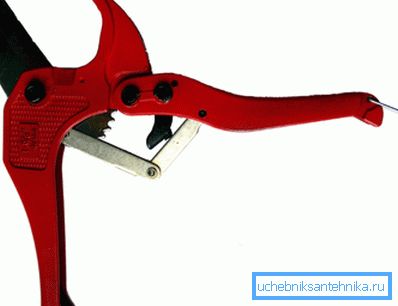

Řezání trubek řezte pilou nebo speciálními nůžkami.

Má také své vlastní vlastnosti:

1. Okraj řezaného kusu může mít otřepy. Chcete-li je odstranit, použijte soubor nebo speciální nástroj.
2. Po řezání pomocí nůžek se profil trubky může stát oválný. Výsledkem je, že po upevnění armatury může být těsnost přetržena. Pro vyrovnání potrubí napomůže speciální kalibrační nástroj nebo kladivo (v posledním případě musíte jednat velmi pečlivě).

Chcete-li ohýbat trubku, zvláště pokud potřebujete dosáhnout silného poloměru ohybu, musíte také použít speciální nástroje. Vnitřní a vnější tŕne pomáhají. Jejich použití vám umožňuje zabránit zúžení vnitřního průměru výrobku a nárazu potrubí v procesu.

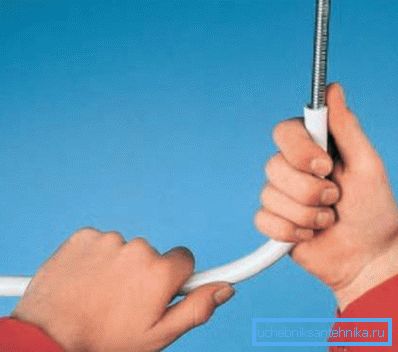

Pokud není místo záhybu daleko od řezu, ohněte trubku, pomůže vám pružina požadovaného průměru, která se prodává ve specializovaných prodejnách.

Závěr

Existují další způsoby upevnění potrubí pro různé funkční účely. Například upevnění trubek v trubkových deskách, které se vyrábějí roztavením nebo svařováním. Další informace o tomto lze získat přečtením videa v tomto článku.
