Jak vyrobit sendvičové potrubí pro komín: zařízení a

Pokud mluvíme o snadné instalaci a bezpečnosti provozu, bude sendvičová trubka pro komín - postavená vlastními rukama, nejlepší volbou pro váš venkovský dům nebo chalupu. Komíny tohoto typu mají řadu výhod, to je téměř úplná absence sazí na stěnách, a tím i zvýšená požární bezpečnost.

Kromě toho se nebude kondenzovat a je velmi snadné jej udržovat. Díky svým vlastnostem je takové zařízení ideální pro dřevěné budovy, jako jsou vany, které budou popsány níže. A jako další materiál vám ukážeme video v tomto článku.

Instalační kroky

Poznámka: Instalace sendvičové trubky zahrnuje použití teplovzdorné hermetiky pro dokování tak, aby nedocházelo k úniku vzduchu. V opačném případě to povede ke snížení kvality přenosu tepla a tepla pece samotné.

Potrubní zařízení

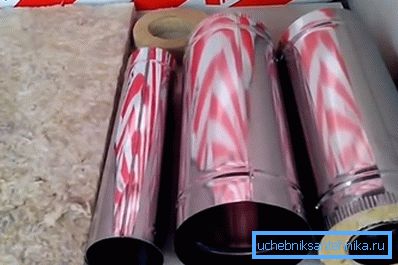

• Na horní fotografii vidíte komínové zařízení vyrobené ze sendviče trubek, přesněji řečeno, že samotné potrubí je (zleva doprava) čedičová vlna (z tavenin sopečných útvarů), která slouží jako těsnění, pak vnitřní válec a pouzdro a na pozadí je víčko. Válce jsou vyrobeny z nerezavějící oceli bez přídavku přísad M 430 (ne austenitické) - jedná se o nejlevnější slitinu všech jakostních tříd a plně odpovídá zatížením, které budou v budoucnu umístěny.
• Také pro komíny tohoto druhu lze použít austenitickou ocel, ale současně se cena struktury zvětšuje asi o jeden a půlkrát, ale spolu s ní roste i odolnost proti korozi. Kromě toho značka ovlivní náklady na komín vyrobený ze sendvičové trubky, ale je třeba poznamenat, že značka nemá přímý vztah k kvalitě výrobků, proto je třeba především věnovat pozornost kovu a nikoliv nápisu značky.
• Vnější válec (tloušťka kovu 0,5 mm) lze použít jak pro sendvičové, tak i pro plynové komíny a plech je přeměněn na válec s použitím válcového svařování. Vnitřní objímka (tloušťka plechu 0,8 až 1,0 mm) je svařena nepovlakovanou elektrodou (drátkem) a v závislosti na okolnostech může být svařována argonem nebo obloukem.

Poznámka: Jako výrobce sendvičových trubek pro výrobce komínů obvykle používají čedičovou vlnu typu PAROC. Výhodou tohoto materiálu je, že při jeho výrobě se nepoužívají pryskyřičné pojidla, které se při zahřátí zničí a rohož se změní na písek.

Instalace na stěnu

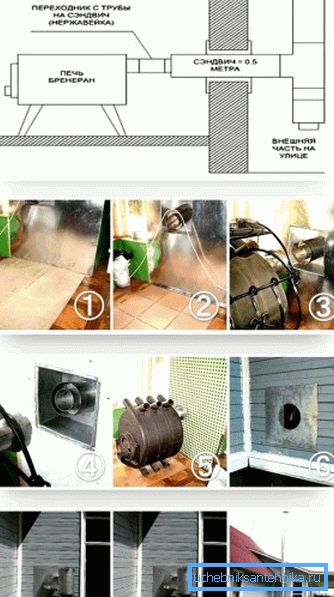

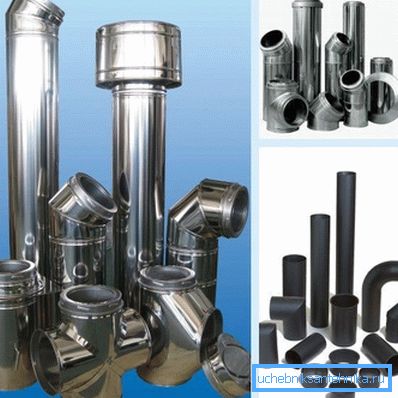

Existuje také mnoho důvodů pro instalaci komínových sendvičových trubek do stěny a nikoli přes strop, a v této situaci vám pomohou různé adaptéry pro montáž konstrukce. Tyto prvky můžete vidět v horních fotografických rohových adaptérech, přes rukávy, odpaliště a čtverhrany pro trubky.

Za prvé, pro sestavení potrubí budete muset rozebírat stěnu a posílit obvod průchodu, stejně jako ji pokládat z pozinkované oceli pro požární bezpečnost. Poté namontujte vnější konzolu a připevněte k ní dva rohy jako běhounky pro volný úklon talíře.

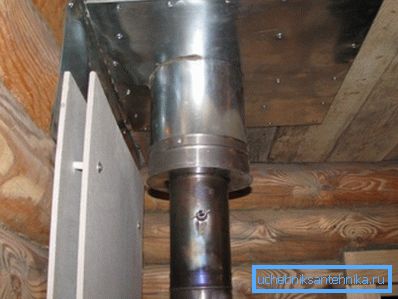

Abyste dodrželi stejnou požární bezpečnost v bezprostřední blízkosti potrubí, je třeba zavřít stěnu samotnou a pomocí této vrstvy můžete použít překližku o tloušťce 10 mm nebo OSB o stejné tloušťce a upevnit přes ní celý list azbestu.

Pozinkovaný plech je upevněn na vrchu azbestu (plechy mají obvykle v obvodu 20001200 mm). List bude také muset vyříznout čtvercový otvor pro tunel a samotný tunel se otevře lakem na kov, aby se zabránilo korozi.

Poznámka: Při instalaci kovového komína přes stěnu se používá metoda nazývaná zlacení. To znamená prostor, který musí zůstat mezi trubkou a stěnou.

Instalace na střeše

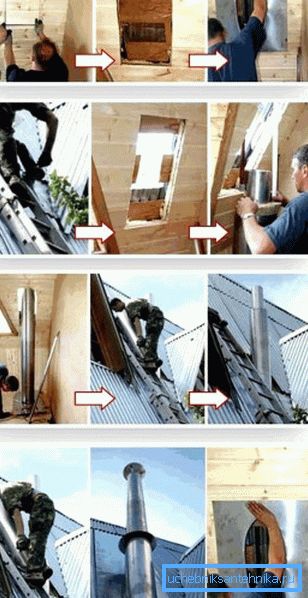

Stejně jako u mnoha zařízení tohoto typu je instalace komína ze sendvičových trubek prováděna ručně ze zdola nahoru, tj. Z topného zařízení (kamna) přes strop nebo stěnou. Při sestavování konstrukce věnujte pozornost koncům válců - na jedné straně jsou nutně zúžené, což umožňuje namontovat konstrukci vložením trubek do sebe, což v praxi vypadá velmi snadno.

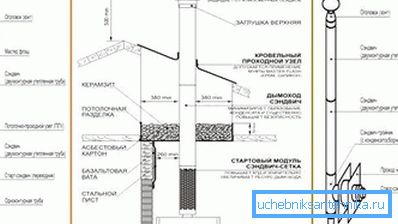

Ve střeše (strop a střecha), stejně jako ve stěně, musíte vytvořit otvor, který by byl uzavřen pomocí plechu z pozinkovaného kovu, který by měl před tím umístěn azbest, aby vyhověl požární bezpečnosti konstrukce. Venku, z pozinkování (v závislosti na povrstvovacím materiálu), buď ohnete přes přední část střechy nebo zakončujete pod ním, ale v každém případě musíte (po instalaci potrubí) zajistit plech samolepícími šrouby.

Pokud vyrábíte koupel, pak je střecha často plochá a výška komína musí být nejméně jeden metr od vrcholu rampy a u dvoukolejové střechy musíte stoupnout nejméně 30 cm nad hřebenem.

Když má komín výšku větší než jeden metr, je to velmi dobré - protože se zvyšuje tah, ale současně se zvyšuje jeho větrnost, v důsledku toho se odpor vůči větru snižuje. V takových případech je potrubí zpevněno příčkami, které jsou připevněny ke svorce v horní části komína.

Pro zvýšení trakce je na horním konci komína namontován deflektor, avšak pokud je přední střecha zhotovitelná z hořlavých materiálů, jako jsou například šindele, je deflektor vybaven odrušovacím zařízením. Je to taková malá ocelová síť, která neumožňuje spalovat částice paliva.

Spojovací materiál

Celková délka komína od roštu k deflektoru by neměla přesáhnout 5-6 m. Pro dokování se ujistěte, že používáte tepelně odolný tmel (nejméně 1000 ° C) a po montáži nezapomeňte ochranný film odstranit.

Aby bylo možné maximálně usnadnit údržbu potrubí během jeho provozu, dojde k narušení revize - jedná se o průchodný odpal s bočními dveřmi, díky němuž bude možné později provádět čištění.

Nosná konzola pro komín může být provedena nezávisle - k tomu budete potřebovat ocelové rohy o průměru 5030 mm, bruska a vrták pro vrtání otvorů pro šrouby. Konzola může být sestavena pomocí šroubů M10 nebo upevněna elektrickým svařováním.

Závěr

V přítomnosti veškerého potřebného materiálu, který provede instalaci sendvičového komína s vlastními rukama, je poměrně jednoduchý, pokud budete postupovat podle pokynů výrobce. Mnohem více pracovních nákladů se vynaloží na děrování otvorů ve stropu nebo na stěnu a jejich zakrytí ochrannými materiály (viz také článek Polyetylénové tlakové trubky - studujeme všechny jejich vlastnosti).
