Jak vypočítat trubku pro teplou podlahu

Dnes je podlahové vytápění velmi populární. Takovéto další vybavení vám umožňuje zvýšit pohodlí bydlení a snížit náklady na vytápění. Existuje několik typů takových systémů, to je ohřev vody, elektrické topné články a infračervené zářiče. Při instalaci každého druhu mohou mít své vlastní konkrétní otázky. Například při vytváření podlahy ohřívané vodou je třeba vědět dopředu o počtu potrubí, které budou nutné pro instalaci. Tento článek bude diskutovat o tom, jak vypočítat trubku pro teplou podlahu.

Výběr materiálu

Prvním krokem je vybrat správné potrubí pro vaše podmínky. V prodeji existuje několik možností pro tyto struktury. Jmenovitě potrubí od:

• měď;
• kovové plasty;
• polypropylen;
• zesítěný polyethylen.

Každý materiál má své vlastní výhody a nevýhody. Nejdražšími možnostmi instalace jsou měděné trubky. To je možná jejich nejvýznamnější nevýhoda. V opačném případě měděné trubky splňují nejvyšší požadavky. Nejčastěji se používají v systémech podlahového vytápění v západní Evropě. Měď má dlouhou životnost a vynikající tepelnou vodivost. Při nákupu takových trubek stojí za zmínku, že instalace vyžaduje spoustu zkušeností a speciálních zařízení.

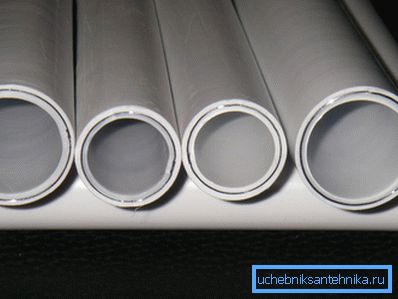

Kovové výrobky jsou mnohem levnější. Tyto trubky mají navíc vysokou tepelnou vodivost a pevnost. Vzhledem k přítomnosti hliníkové vrstvy jsou schopny odolat těžkým mechanickým zatížením.

Tip! Polypropylenové trubky se zřídka používají k instalaci podlahového vytápění. I když mají dobrou tepelnou vodivost a jsou levné, ohýbá se špatně. Proto je velmi problematické vytvořit efektivní systém takových výrobků.

Zesíťovaný polyetylén lze také často najít při instalaci podlahového vytápění. Takové trubky jsou levné, dokonale vedou teplo a jsou odolné. Jedinou nevýhodou je potřeba jejich silné fixace na místě. Pokud tomu tak není, pak se potrubí může dostat do původního stavu.

Provádíme výpočty

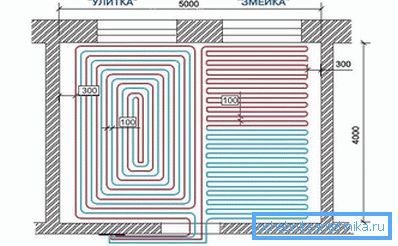

Chcete-li vypočítat počet nebo počet záznamů požadovaných trubek, musíte nejprve zvolit příslušnou instalační schéma. Nejběžnější jsou "had" a "spirála".

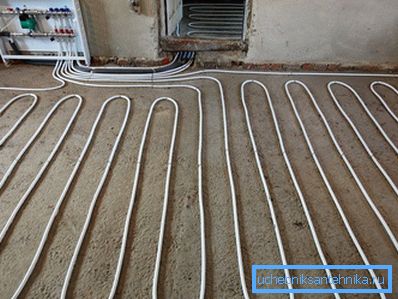

První možnost může mít dvě odrůdy. V prvním případě je trubka stohována hadem.

Tip! "Had" vám umožní trochu uložit trouby, ale zároveň bude vytápění místnosti nerovnoměrné. Za prvé, podlaha se zahřeje na jedné straně a postupně se teplo bude pohybovat dál. Navíc voda, která se pohybuje potrubím, ochladí. To znamená, že na jedné straně bude podlaha mírně chladnější.

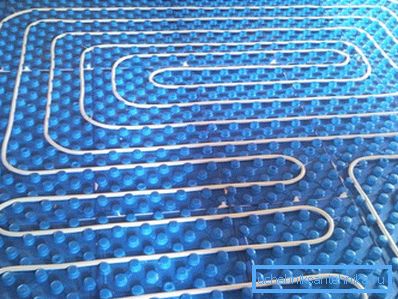

Efektivnější styling je dvojitá šroubovice. V tomto případě jsou trubky položeny v páru, ten, přes který teče horká voda, a ten, skrze který bude chlazená chladicí kapalina vypouštěna. Tato metoda umožňuje ohřát podlahu v místnosti na stejnou teplotu.

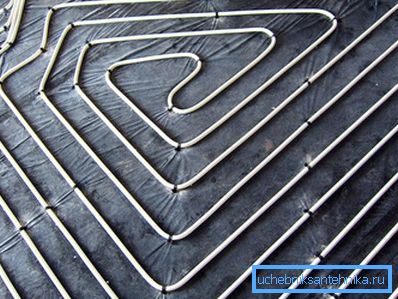

Tip! Při pokládání trubek pomocí "spirálového" systému se bude místnost ohřívat od okrajů do středu. Tato metoda je považována za nejefektivnější.

Ať už je zvolena jakákoli metoda pro správné výpočty záběrů potřebných trubek, musíte nakreslit diagram. Na papíře na budoucím systému. Budou aplikovány obrysy místnosti a čáry, podél kterých budou trubky položeny. Je třeba vzít v úvahu umístění velkých kusů nábytku, nedoporučujeme položit pod nimi teplou podlahu. Je také třeba vzít v úvahu, že potrubí by mělo být položeno s odstupu od stěn minimálně 20 cm.

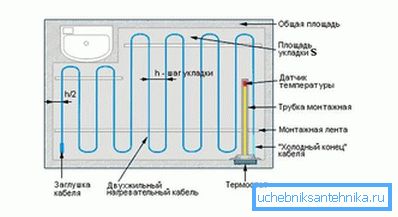

Pro správný výpočet je třeba znát ještě jeden parametr - to je vzdálenost mezi trubkami nebo roztečí. Tento parametr bude záviset na průměru a tepelné vodivosti trubek, jakož i na teplotě média pro přenos tepla. První dva ukazatele najdete v obchodě, kde budou trubky zakoupeny. Druhý indikátor bude záviset na použitém kotli. Také výběr kroku je určen požadovanou teplotou v místnosti. Pokud chcete, aby byl mnohem teplejší, pak je krok menší a naopak.

Při výpočtech nesmíme zapomínat, že délka jednoho okruhu by neměla přesáhnout 60 až 70 metrů. V opačném případě se výrazně sníží účinnost systému.

Tip! Je-li plocha místnosti poměrně velká a délka potrubí bude větší než 70 metrů, pak je třeba vytvořit další kontury (jedna nebo dvě, v závislosti na oblasti). Je lepší mít stejnou délku.

Po správném výkresu budoucího systému (s přihlédnutím k vzdálenosti od stěn a budoucímu umístění velkých kusů nábytku) je možné přesně vypočítat požadovaný počet trubek. Ale vždy stojí za to vzít s marží. Při každé práci jsou drobné nedostatky a nedostatky nevyhnutelné. Je lepší vyrobit deset procent nabídky než jít nakupovat při hledání vhodného potrubí.
