Jak uspořádat průchod potrubí střechou

Průchod komínového potrubí přes střechu je poměrně komplikovaným prvkem, kde zařízení, kde domácí řemeslníci často mají nějaké problémy. Faktem je, že pasáž by neměla porušovat všechny ochranné vlastnosti "stropu střechy", ale musí splňovat normy požární bezpečnosti. Dále se podíváme, jak podrobně uspořádat tuto strukturu.

Obecné informace

Nejčastěji je komínové zařízení naplánováno ve fázi návrhu domu, ale někdy je nutné přivést systém odstranění kouře přes podkroví a střechu již postavené budovy, například v následujících případech:

• Při rekonstrukci nebo opravě střechy;
• Při výměně zdroje vytápění.

Provedení uzlu průchodu potrubí střechou by měli začátečníci zjistit:

• Kde je lepší umístit průchod.
• Jak zajistit průchod potrubí stropem a střechou, abyste zajistili bezpečnou a spolehlivou tepelnou a hydroizolaci.

Řešení každého z těchto úkolů musí být řešeno správně, protože na něm bude záviset:

• Výkon komína;
• Požární bezpečnost;
• Pevnost střechy.

Proto se podívejme podrobněji na proces instalace tohoto systému.

Volba umístění komína

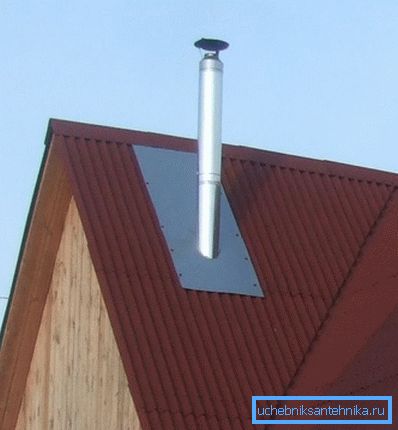

Podle odborníků je nejlepším řešením umístění trubky jeho instalace u hřebene střechy.

Toto řešení má následující výhody:

• Umožňuje minimalizovat hromadění sněhu v blízkosti komína a také zabraňuje vzniku sněhových kapes poblíž hřebene, což eliminuje únik střechy.
• Tímto uspořádáním je dosaženo nízké výšky komínů, čímž se snižuje vliv prostředí na konstrukci, čímž se snižuje pravděpodobnost kondenzace.

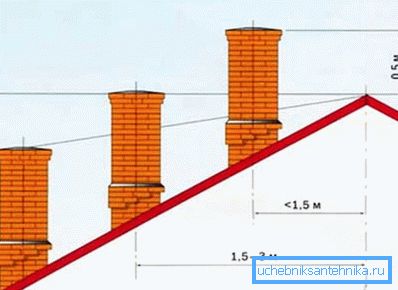

Dávejte pozor! Čím nižší je komín umístěný ve svahu, tím více, podle stavebních předpisů, jeho výška nad střechou by měla být. Pokud je dům vedle steny výškové budovy, pak by měl být potrubí nad střechou výškové budovy. Pokud je střecha plochá, výška musí být nejméně 500 mm.

Dále je třeba mít na paměti, že průchod střechou komína by neměl být umístěn na následujících místech:

Dávejte pozor! Dmychadlo nesmí být pevně spojeno se střechou, protože v případě narušení integrity střechy existuje pravděpodobnost zničení systému.

Jak přivést komín ven

Přes střechu

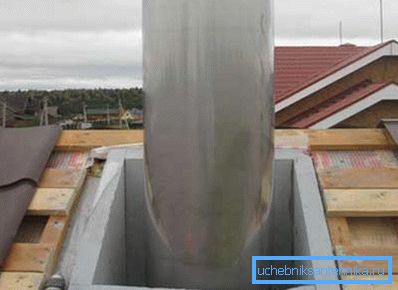

K ochraně izolace střechy před vlhkostí je známo, že se používá hydro-parní bariérový materiál. Podle stávajících předpisů o požární bezpečnosti je však nutné udržovat určitou vzdálenost (13-25 cm) od komína na hořlavých materiálech. Nejčastěji k vyřešení tohoto problému použijte speciální krabice, uvnitř kterých je umístěn komín.

Minerální vlna jako tepelný izolátor se položí mezi potrubí a potrubí. Současně se vodní pára izolační fólie střechy přivede na potrubí a upevní se hřebíky nebo sponkami.

Nad ním je instalován speciální design se zástěry, který je obvykle vyroben z nerezové oceli, mědi nebo pozinkovaného. Zástěra musí být navržena pro úhel sklonu střechy, pro který je určena.

Dávejte pozor! Komín by měl být umístěn svisle. Je povoleno odchýlit se od svislice maximálně o 30 stupňů.

Musím říci, že návrh průchodu závisí převážně na řadě faktorů:

• Materiál - trubka může být vyrobena z cihel, kovu, azbestového cementu a některých dalších materiálů.. Pro každý z nich má design své vlastní vlastnosti.
• Teplota spalování palivového topení může být dřevo, uhlí, rašelina atd.. Typ paliva závisí na teplotě, do které se komín zahřívá.
• Vnější provedení - konstrukce může být například obložena cihelnou nebo omítnutou, konstrukce křižovatky může být zcela odlišná..
• Typ krytinového materiálu - na trhu jsou připraveny přídavné prvky určené pro kulatý a čtvercový průřez potrubí a různé typy zastřešení. Cena dodatečných prvků není obvykle vysoká, takže nemá smysl provádět díly sami, pokud komín nemá žádný nestandardní tvar průřezu.

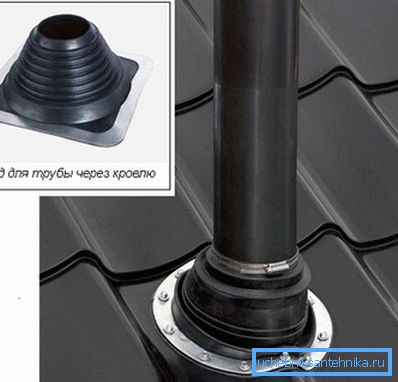

Například průchod potrubí kovovou dlažbou je následující:

• Hladké plechy jsou umístěny v blízkosti trubky. Jejich velikost by měla být taková, aby překrývala komínovou komoru.
• Vedle komínu je namontován roh kovového profilu.
• Pak jsou spoje utěsněny střešním těsněním.

Dávejte pozor! Předpokládá se, že průchod sendvičové trubky střechou může být proveden bez krabice, jelikož se skládá ze dvou stěn, mezi nimiž je tepelně izolační materiál. Toto stanovisko je však chybné - krabice je v každém případě nutná.

Stejné pokyny a pro utěsnění spár pro zastřešení s keramickými dlaždicemi, jediná věc, místo ocelových plechů používat měkké hliníkové nebo olověné pásky. Konec koberec může být použit jako zástěra pro měkké dlaždice. Pro hydroizolaci komínu procházejícího ondulinem použijte speciální izolační pásky "onduflesh".

Projděte strop nebo strop

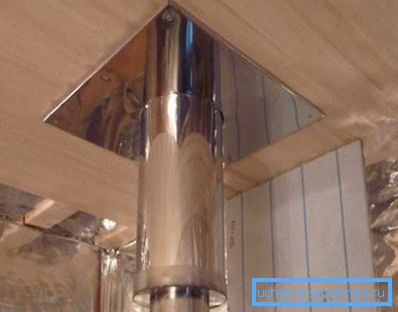

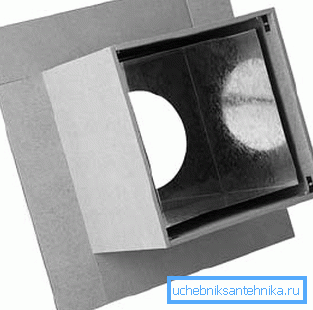

Průchod stropem nebo jiným stropem se provádí na stejném principu jako u střechy. V tomto případě může být průchodka vyrobena z mineritu.

Pokud jde o vnitřní prostor krabice, musí být také vyplněn minerální vlnou nebo expandovanou hlinkou. Navíc, jako plnicí trubka, můžete použít písek - tato možnost je nejlevnější.

Pokud trubka prochází stropem lázně, pak je také položen nehořlavý tepelně izolační materiál pro zajištění mezi trubkou a hořlavými materiály (nejčastěji dřevěnými konstrukcemi). Odborníci doporučují, aby takové opatření nezanedbávalo, protože náklady se nezvyšují, avšak pokud jde o bezpečnost, taková těsnění může hrát rozhodující úlohu.

Musím říci, že ve vaně se komín často vytáhne z parní komory ze zdi do čekárny a odtud po podkroví do ulice. Aby bylo možné uspořádat podobný průchod potrubí stěnou, je také nutné použít průchod, který je naplněn minerální vlnou, pouze by neměla být skleněná vlna, ale čedičová vlna, která odolá teplotám do 1000 stupňů.

Tip! Při sestavování komínů vlastním rukama můžete použít těsnění pro těsnění. Jediná věc, kterou musíte věnovat pozornost, aby odolávaly teplotám nejméně 1000 stupňů.

Tady možná všechny hlavní nuance přístroje procházejí kouřovými výfukovými systémy v podlahách a střechách.

Závěr

Průjezd komína stropem a střechou je rozhodujícím prvkem konstrukce, který závisí nejen na těsnosti spojů, ale také na požární bezpečnosti budovy. Při konstrukci kouřových výfukových systémů by proto měl být tomuto uzlu věnována zvláštní pozornost.

Není tak těžké provést takovou konstrukci, hlavní je striktní dodržování požární bezpečnosti a stavebních předpisů. Z videa v tomto článku můžete získat další informace k tomuto tématu.
