Jak udělat odtok z vlastní střechy

05-05-2018
Trubky

Když jste si postavili dům nebo chalupu, začali jste jej vybavovat, pak budete určitě muset vypouštět odtoky ze střechy. Tento problém se projeví ihned po prvním dešti, protože veškerá voda ze střechy bude proudit po schodech, nadstavbě a dokonce i na stěnách, což vůbec není dobré. Vaším úkolem je vybudovat systém odtoku vody ze střechy, tedy odtoku. Existují dvě možnosti: koupit si hotový design nebo si ho sami navrhnout. První metoda je mnohem levnější a ušetří peníze, nicméně bude muset vynaložit určité úsilí. Musíme si zvolit, jaký materiál bude budoucí propuštění vydávat, jakou formu bude potřebovat a kde má voda proudit. Se všemi těmito nuancemi můžete přijít na čtení našeho článku. Dále budeme uvažovat, proč jsou švestky potřebné, zejména to, jaké funkce provádí, jaké jsou požadavky na tyto prvky, z čeho se skládají a přímo, jak dělat odtok ze střechy vlastními silami. Podívejme se na všechno v detailech.

A přesto proč

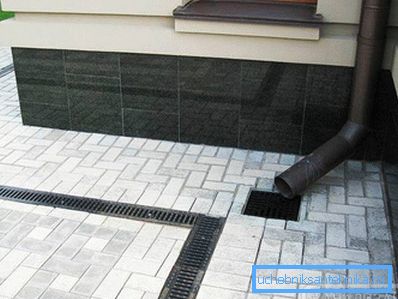

Dešťové srážky nerozruší slepou oblast.

Odvodnění je důležitou součástí stavby celého domu. Jeho přítomnost je velmi důležitá z několika důvodů. Můžete vidět dům, ve kterém není na střeše odvodňovací systém, pravděpodobně jen během fáze výstavby, protože tento systém se obvykle provádí jako první. A to vše díky tomu, že plní důležité funkce:

  1. Ochranná funkce. Díky umyvadlu nedochází k srážení stěn, základů, schodů a slepé plochy. To je hlavní účel odtoku. Když to chybí, základna domu se jednoduše zhroutí během 5-10 let. Voda spadne do základů a opustí půdu, což způsobí, že základy budou erodovány. Kromě toho se na stěnách mohou vytvářet stopy vody, šmouhy a skvrny, které poškozují estetický vzhled celé budovy. Ano, a kroky verandy se časem zhroutily.
  2. Sbírání ze střechy dešťové vody. To je důležité zejména pro vlastníky velké zeleninové zahrady nebo zahrady, protože je velmi dobré vodní rostliny s dešťovou vodou. Pokud odvodňovací trubka vezme speciální nádobu, sud nebo velkou nádrž, pak po dobrém dešti budete mít dodatečný zdroj vody. To je užitečné nejen pro půdu, ale také pro peněženku. Přítomnost takové technické vody nikoho neublíží.
  3. Prvek výzdoby pro váš domov. Pokud uděláte krásný odtok s vlastními rukama, můžete dokončit celkový obraz domu a dát mu kompletní pohled.

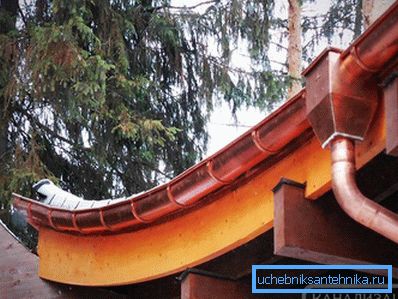

Jedná se o prvek návrhu domu.

To vše činí odtokový systém důležitou součástí celé budovy. Samozřejmě, že v některých případech je to možné bez něho, ale to je plné nežádoucích důsledků.

Je třeba poznamenat, že je také nemožné provést odtok na rychlé ruce, takže funguje správně a po dlouhou dobu musíte splnit některé požadavky:

  • Výrobek musí mít vysokou pevnost, odolnost proti různým mechanickým deformacím a vysokým zatížením. Musí vydržet silné poryvy větru, krupobití, váhu sněhové vrstvy v zimě atd.
  • Trvanlivost Materiál musí být odolný vůči různým vnějším faktorům, korozi z vody, odolávat změnám teploty a srážek.
  • V neposlední řadě je to dobrý vzhled, protože nikdo nechce jeden detail kazit celou fasádu.

Všechny tyto požadavky jsou důležité pro splnění, pak vaše úsilí nebude marné. Ale z jakého materiálu můžete udělat odtok a který z nich bude lepší? Zjistíme to.

Materiály pro výrobu

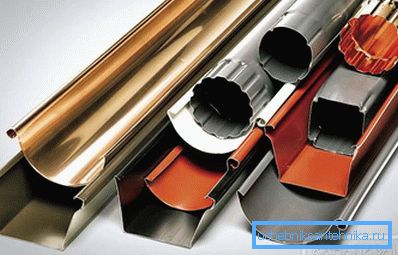

Kovový odtok

Odvodňovací systém je vyroben z různých materiálů, které se liší jejich vlastnostmi a cenou. Existují dva hlavní materiály pro výrobu drenáže:

  1. Kov
  2. Polymery.

Jedná se o nejběžnější materiály, ze kterých sami můžete vypouštět vodu. Když hovoříme o kovu, pak je kvůli své síle dražší než plast. Při výrobě švestek je dodatečně pokryta antikorozním činidlem a dekorativním povlakem, protože, jak je dobře známo, kovovou nevýhodou je sklon ke korozi. Kromě toho musí být během provozu odvádění kovu z času na čas dále zpracováno stejnými způsoby, aby nedošlo k poškození poškození, zbytků a poškrábání, ke kterým může dojít během provozu.

Pokud chcete vyrobit kovovou konstrukci, je lepší si vybrat:

  • pozinkovaná ocel;
  • měď;
  • hliníku.

Pro odvodnění z pozinkované oceli je nutné ji zakoupit v tabulích, jejichž tloušťka dosahuje 1 mm. Pro dodatečnou ochranu materiálu před korozí zvolte materiál potažený polymery: polyesterem, plastisolem nebo puralem.

Konstrukce hliníku je poměrně lehká, což je jeho výhoda. Tloušťka plechu může být od 0,8 mm do 1 mm. K ochraně materiálu pomocí speciálního laku. To nejen chrání hliník, ale také zlepšuje jeho vzhled. Takové struktury slouží dlouhou dobu, a pokud hliník není v kontaktu s jinými kovy, nebude na něm vytvářet rzi.

Měď

Výhodou měděných výrobků je, že se nemusí dále zpracovávat. Takový záliv je považován za trvanlivější, krásnější a nejkvalitnější, je ideální pro výrobu odvodňovacího systému v případě, že vaše střecha není z jiného kovu. Měď, podobně jako hliník, by neměla být v kontaktu s jinými kovy. Jedinou negativou je vysoká cena materiálu.

Tip! Během provozu je měď pokrytá nazelenalou patinou.

Plastový plast je další věc. Nepotřebují další ošetření, jsou odolnější a nekorodují. Zvýšená pevnost, trvanlivost, tichost a odolnost vůči ultrafialovému záření - všechny tyto funkce z plastu a polyesteru představují hlavní materiály, které jsou ideální pro výrobu refluxu. Odtoky z plastu mají další výhodu - polymery mohou mít různé barvy, takže si můžete vybrat ten, který vyhovuje barevnému schématu vašeho domu.

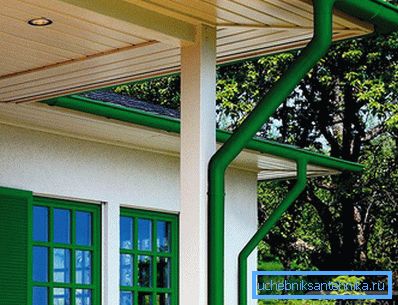

Plastový odtok

Tip! Stojí za zmínku, že cena plastu je mnohem nižší než kov, takže polymerní švestky vás budou stát méně.

Pokud mluvíme o mínusch materiálu, je tu jedna významná: při nízkých teplotách se plast stává křehkým. A navzdory různým přísadám ve výrobě může dojít k prasknutí extrémně studeného plastu, kvůli němuž bude přetržení celého systému přerušeno. Je pravda, že pokud žijete v oblasti s mírným podnebím, tento nedostatek vás nebude obtěžovat.

Vezmeme-li v úvahu všechny výše uvedené skutečnosti, můžete se rozhodnout, jaký materiál je třeba udělat pro odvodnění vody ze střechy domu. Než začnete dělat odliv, zjistěte, z jakých prvků se skládá a jak to funguje.

Součásti systému odvodnění

Nejprve je třeba určit, co přesně dělat, protože odvodňovací systém se skládá z různých prvků:

  1. Žlab Jedním z hlavních prvků celé struktury. Slouží ke sběru vody ze svahů střechy. Může být kulatý nebo čtvercový, umístěný horizontálně pod převisem střechy. Velikost žlabu závisí na ploše rampy, kterou bude sloužit.
  2. Potrubí Vertikální část konstrukce, která umožňuje odvádění vody na místo, které potřebujete, ať už jde o odvodňovací systém nebo o nádrž na sběr dešťové vody. Trubky jsou připevněny ke stěně budovy.
  3. Vypusťte vstup nebo trychtýř. Prvek, který spojuje žlab s trubkou.
  4. Otáče a úhly. Strukturní prvky, které umožňují obcházet dům, různé vyčnívající prvky atd. Díky tomu je také možné namontovat potrubí v různých vzdálenostech od stěny domu.
  5. Stubs Na místech, kde není lievik a potrubí dodáván, nainstalujte zástrčku.
  6. Připojení žlabů. Když je stěna dlouhá, žlaby jsou propojeny speciálními spojovacími prvky.
  7. Spojovací prvky pro potrubí a žlaby, které umožňují pevné uchycení těchto prvků ke stěně.
  8. Leaf pasti. Někdy je do systému nainstalována lapačka, která vypadá jako mřížka. Díky ní listy nepronikují do systému a nezabírají. Musíte jen pravidelně odstraňovat listy z pasti.

Jak říkají, je lepší vidět jednou než slyšet stokrát, proto je níže schéma, ve kterém můžete vizuálně vidět všechny komponenty systému.

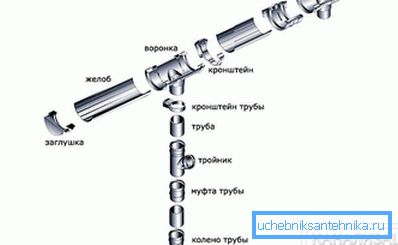

Součásti odvodňovacího systému

Jak zjistit, kolik materiálu je potřebné pro práci

Než se dostanete do práce, musíte vyřešit další problém. Mělo by se stanovit, kolik bude kupovat materiál pro výstavbu odtoku, aby se znovu nevynaložily peníze na dodávku. Ano, a přebytečný materiál může ležet po dlouhou dobu mrtvou váhu, dokud se nerozhodnete jej použít při stavbě jakéhokoliv přístavního zařízení.

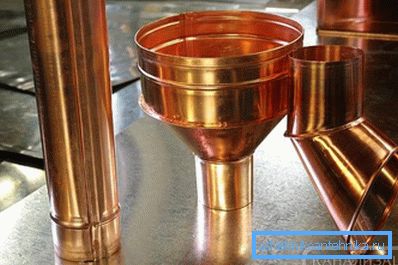

Jak zjistit, kolik kupujete

Tak, jak vypočítat množství materiálu, je nutné vytvořit odtok. Ve skutečnosti není všechno tak obtížné, jak se zdá. Chcete-li pracovat, musíte se zbrojit páskou o délce větší než 5 m, tužkou nebo perem a také notebookem pro záznamy. Všechno začíná tím, že s pomocí rulety se vypočítá celková stopa všech drážkování po obvodu. Výsledné číslo vám ukáže, kolik metrů materiálu potřebujete pro žlaby. Zapište všechny údaje, abyste nezapomněli na nic. A samozřejmě materiál nepoužívejte s přesností na centimetr, vyžaduje se malá rezerva.

Tip! Průřez žlabů může být dvou typů: kulatý a čtvercový. Který typ zvolíte, závisí na vašich vlastních preferencích. Pouze zde stojí za zmínku, že je snazší pečovat o kulaté výrobky, protože se snadno čistí. Čtvercový tvar neumožňuje důkladné čištění nečistot v rohu.

Nyní musíte zjistit, kolik nálevek dojde do systému. Zjednodušte to. Obvykle je na žlabu instalován jeden nálevek každých 10 m. Pokud je dům malý, často se nálevka často umístí na rohy. Pokud délka jedné ze stěn vašeho domova přesahuje 10 metrů, odborníci doporučují vytvořit několik odtokových míst. Je také třeba zaznamenat počet kanálů.

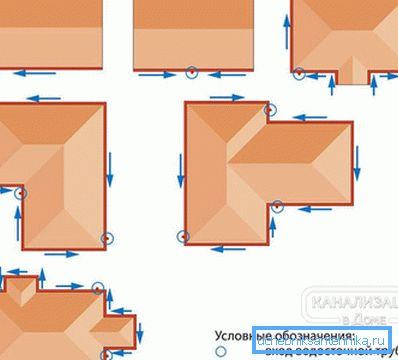

Možnosti umístění pro odtokové potrubí a žlaby

Nemusíte ani počítat, kolik potrubí je potřeba, protože toto číslo se bude rovnat počtu kanálů. Vše, co je třeba udělat, je měřit vzdálenost od střechy k zemi nebo místu, kde chcete přesměrovat vodu, abyste zjistili požadovanou délku potrubí.

Otočení a kolena jsou počítány přísně individuálně podle konstrukčních prvků fasády domu. Vše závisí na počtu rohů, překážek a obratů. Zohledněte požadovanou vzdálenost trubek od stěn.

Montáž žlabů

Po dokončení všech výpočtů potřebujete znát požadovaný počet spojovacích prvků: držáky a svorky. Konzoly budou upevňovat odváděcí žlaby v krocích po 60-80 cm. Celková délka drážkování by měla být dělena vzdáleností mezi konzolami. Takže víte přesně, kolik kusů potřebujete. Pokud jde o svorky, které upevní potrubí ke stěnám, je určitě těžké něco říct. V podstatě jsou na každé trubce dostatečné 2-3 límce, záleží na výšce stěny. Podívejte se na počet trubek v odvodňovacích systémech a určit počet svorek.

To je vše, výpočet je u konce. Byla to nejjednodušší fáze výstavby odtoku, bude mnohem obtížnější ji namontovat. Nyní se musíte podívat na vaše záznamy a jít s nimi do obchodu, abyste si koupili veškerý potřebný materiál. Když je vše připraveno, můžete se dostat do práce.

Jak vyrobit odtok ze střechy

Zvažte, jak vytvořit vlastní odtok z plastových trubek, protože to je nejjednodušší a nejúčinnější volba. Jak ukázala praxe, nejlepšími materiály pro tuto firmu jsou plastové kanalizační a ventilační potrubí.

Odvodnění ze střechy

K práci potřebujete tyto nástroje:

  1. Bulharština
  2. Šroubovák nebo šroubovák.
  3. Ruleta.
  4. Kord nebo nit.
  5. Šrouby.
  6. Brusný papír.
  7. Úroveň a klesání
  8. Marker.
  9. Silikonový tmel.
  10. Lešení nebo žebřík.

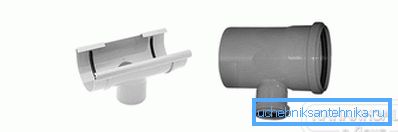

V úloze cesty

A jako materiály potřebné k nákupu:

  • Plastové potrubí o průměru 80, 90 nebo 110 mm, z nichž budou žlaby vyrobeny. Jsou rozřezány na polovinu.
  • Plastové trubky o průměru 50 mm, které budou působit jako svislé trubky pro odvodnění.
  • Plastové kování, které budou nálevy, spojují žlab a svislé potrubí.
  • Obejdete úhly a kolena, díky nimž se ohýbací žlaby mohou ohýbat kolem rohů budovy, a také změňte směr svislých odtokových trubek na správné místo.
  • Plastové víčka pro potrubí, které musí být také rozřezány na polovinu.
  • Plastové držáky a kovové svorky.

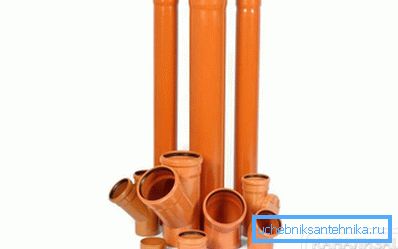

Je snadné pracovat s plasty

Především je nutné určit průřez potrubí, který závisí na samotné ploše střechy. Existuje speciální výpočetní vzorec, pomocí kterého zjistíte požadovaný průměr. Pokud je plocha sklonu střechy 50 m2 a menší, je lepší použít trubky o průměru 80 mm. Pokud je plocha sklonu střechy 125 m2 a méně, pak zvolte trubku o velikosti 90 mm. A pokud je plocha sklonu střechy větší než 125 m2, Potřebná je trubka o průměru 110 mm.

Tip! Více bude vyžadovat nálevky, zásuvky a adaptéry, avšak jejich průměr je určen na základě průměru trubky, která se pohybuje od žlabu.

Teď budeme vyrábět žlaby - to je nejtěžší práce, vyžadující přesnost a správný výpočet. Vzhledem k tomu, že u okapů budou použity potrubí, které se musí rozpustit v polovině délky. Bude snadné je řezat, ale to je hladké. Z jednoho potrubí získáte dva stejné žlaby. Zde je to, co musíte udělat:

  1. Vezměte trubku s požadovaným průměrem a umístěte na desky. Pro pohodlí upevněte trubku šroubem na desku pomocí šroubu.
  2. Na samém vrcholu, na přední straně potrubí, ustupujícím několik centimetrů, otočte šroubem do něj přesně uprostřed. Udělejte totéž na druhé straně. Zatlačte šrouby na konec není nutné.
  3. Vytáhněte nit mezi ně. Ujistěte se, že je vše hladké.
  4. Nyní označte čáru řezu na trubce značkou.
  5. Odstraňte nit a zaostřením na značení začněte řezat trubkovou brusku. Z bezpečnostních důvodů noste ochranné brýle. Ujistěte se, že trubku rovnoměrně proříznete, protože na ní bude záviset celkový vzhled žlabů.
  6. Zbývá to udělat přesně na opačné straně potrubí. Teprve nyní je potrubí na desku fixováno na dvou místech, protože po rozřezání hadičky jste vytvořili dvě oddělené části.
  7. V závislosti na počtu žlabů, které jsou potřebné, řezte všechny potrubí navržené pro tento účel.
  8. Pomocí šmouhového papíru odstraňte řezy na trubkách.

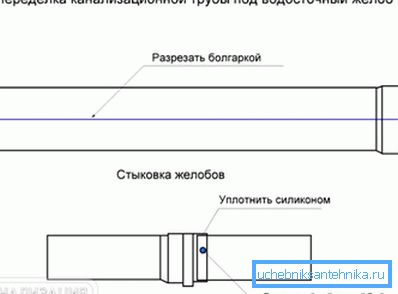

Změna kanalizace

Tímto způsobem můžete nezávisle vytvářet okapy, které se stanou základem pro odvodňovací systém. Nyní stačí připojit prvky žlabů vzhledem k požadované délce na každé stěně. Jeden s druhým, hotové žlaby budou spojeny šrouby. Jelikož se jedná o kanalizační potrubí, jehož jeden konec je širší, můžete je snadno spojit;

  1. Jeden žlab je vložen do druhého překrytí o 5-10 cm.
  2. Pomocí šroubováku nebo šroubu je spojte třemi místy: na bocích a spodku.
  3. Dokončená montáž může být rozmazána silikonovým těsněním, aby se zabránilo úniku vody.
  4. Chcete-li vytvořit rohové žlaby, musíte si vzít koleno a metodou, kterou už víte, je nakrájejte na polovinu.
  5. V této fázi, v místech, kde budou umístěny svislé trubky, je nutné již vložit plastovou armaturu a upevnit ji samořeznými šrouby. Opět musíte zakrýt spojovací těsnicí materiál.

Tip! Když spojujete prvky navzájem, neotáčejte šrouby příliš těsně, aby byly spoje lehce pohyblivé. Díky tomu bude konstrukce procházet pod vlivem větru a různými teplotami bez toho, aby se zhroutila.

Můžeme říci, že váš odvodňovací systém střechy je připraven, stačí vše položit a nainstalovat na určené místo.

Veškeré etapy jsou podrobně zobrazeny ve videu:

Pravidla instalace odvodňovacího systému

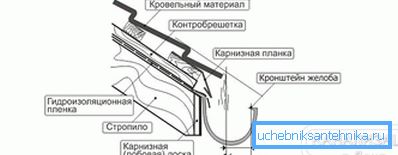

Schéma instalace žlabu

Před instalací domácího designu je důležité seznámit se s některými pravidly pro instalaci odvodňovacích prvků. Týkají se nejen plastových výrobků, ale i jiných. Dodržování těchto pravidel je velmi důležité, protože díky nim bude struktura dlouho složena a řádně vykonává její funkce.

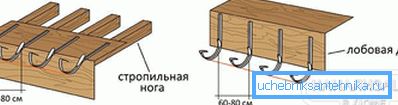

  1. Instalace drážky podél obvodu domu by měla být provedena na čelní tyči římsy, okraje vazníku, přímo na střeše. Je lepší vybrat první dvě metody. Je však třeba si uvědomit, že je snadné je realizovat v případě, kdy je drenážní systém instalován ve fázi výstavby domu před položením střešního materiálu. Pokud jste již zcela postavili dům nebo chatu, můžete okapy na okraji střechy upevnit.
  2. Pokud jsou jako žlaby používány kovové trubky, konzoly by měly být uspořádány ve vzdálenosti 80 cm až 1,5 m. Pokud jsou žlaby z plastu, minimální vzdálenost od 60-80 cm.
  3. Žlaby musí být upevněny tak, aby snadno zachycovaly proud tekoucí vody. K tomu je třeba ustoupit od okraje střechy na třetinu průřezu potrubí, takže dvě třetiny žlabu vyčnívají a voda z nich jasně spadne.
  4. Aby se zabránilo nahromadění vody v kanálech, měly by být instalovány ve svahu do nálevky. Pro každou délku 1 m je sklon 3-5 mm. To bude stačit, aby voda mohla volně proudit do nálevky.
  5. Vzdálenost horního okraje žlabu od okraje střechy by neměla být menší než 30 mm. Pokud tento požadavek není splněn, celá konstrukce může být přerušena sněhovou hmotou nebo ledem, který sestupuje ze střechy.
  6. Je důležité zajistit dobré utěsnění spojů, aby nedošlo k úniku vody. K tomu můžete použít těsnicí materiál nebo těsnění potrubí - gumový pás. Měl by být rozřezán na dvě části a umístěn na křižovatce, kde je šroubován šrouby. Rovněž bude sloužit jako tepelná mezera, která je požadována pro pohyblivost konstrukce.

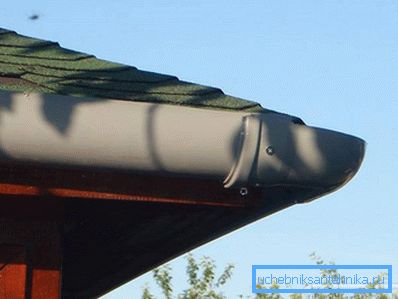

Namontované kanalizační odtokové potrubí

To jsou všechna pravidla, která musíte dodržovat při instalaci odvodňovacích systémů. Nyní musíte vše dát do praxe!

Instalace kanalizačního systému

Nejprve musíte zvolit výchozí bod, tedy místo, kde začnete pracovat. Vzhledem k tomu, že práce bude provedena ve výšce, uveďte stadion a zkontrolujte, zda je spolehlivý. Měli byste být obzvlášť opatrní, protože gravitace může hrát krutý vtip. Samotný proces instalace není úplně komplikovaný, dodržuje pokyny, může to udělat každý amatérský stavitel. Vezměme si tedy všechno po etapách:

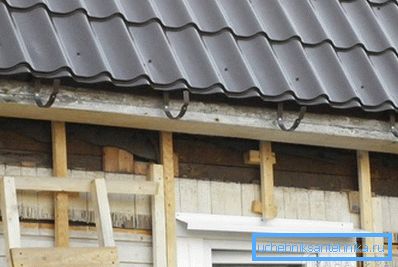

  1. Montované spojovací prvky pro žlaby
    Prvním krokem je upevnění držáků na místě. Bylo by lepší, kdybyste nakreslili schematický obraz budoucího refluxního systému na papíře, aby lépe létali. V první části potřebujete značku vzhledem ke sklonu. Chcete-li pro vás jednodušší, počítat požadovaný stupeň sklonu. Na začátku a na konci závěsné desky označte počáteční a koncové body. Zbývá je připojit a vyznačit umístění zbývajících upevňovacích úchytek podél linie.
  2. Na určených místech nainstalujte všechny konzoly a zajistěte je pomocí šroubů.
  3. Nyní vezměte žumpa a znovu jej nainstalujte. Jsou připevněny k držákům pomocí šroubů. Aby se potrubí neohnilo pod vlivem slunečního záření, na držácích jsou speciální držáky. Pokud není na vašich detailech, vytvořte vzpěry a zajistěte je samořeznými šrouby. V hluchých místech, na konci žlabů, kde není trychtýř, instalujte zátky.
  4. Když jsou žlaby pevně uchyceny, můžete pokračovat v instalaci svislých trubek. Vzhledem k tomu, že budou připojeny k potrubí, vznikne mezera mezi nálevkou žlabu a potrubím. Můžete jej naplnit kolenem, který se bude pohybovat od armatury k umístění potrubí. Takže získáte hladký přechod, který bude vypadat krásně.
  5. Instalace odtokových potrubí
    Nyní je třeba utažením svorek upevnit trubky ve stěně. Chcete-li je umístit hladce, vezměte olověnou čarou a udělejte značky podél linie. Přibližně 1 m potrubí vyžaduje 2 popruhy. Na celé malé stěně budete potřebovat 2 nebo 3: jeden ze spodu, jeden od vrcholu, třetí, v případě potřeby dodatečně uprostřed. Na označených místech vytvořte díru a vsuňte hmoždinku ze svorky, přičemž přihlédněte ke vzdálenosti trubky od stěny, která by měla být 50-100 mm.
  6. Odstraňte kanalizační trubku na požadovanou délku. Zůstává to připojit k kolennímu kloubu a upevnit ho do svorek.
  7. Na konci vypouštěcího potrubí je namontováno vodicí koleno, které odvádí vodu na místo, které potřebujete. Je žádoucí, aby vyčnívala přibližně 30 cm od stěny.

To je vše, teď je to stejné, co dělat po obvodu.

Systém odvodnění vody ze střechy je připraven. A co je nejdůležitější, jste vynaložili minimální peníze na nákup, jak jste to udělali sami.

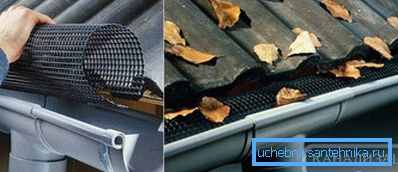

Zachycovač listů

Můžete vytvořit domácí síť mřížky pro ochranu systému před listy. Bude to trvat určitý počet metrů sítě, který musí být rozřezán na proužky tak široké šířky, takže tím, že se změní na válec, můžete získat průměr, který je o něco menší než průměr samotného potrubí. Udělat tyto válce a umístit je do žlabů a bezpečně je upevnit. To chrání strukturu před všemi druhy odpadků.

Výhody kanalizace

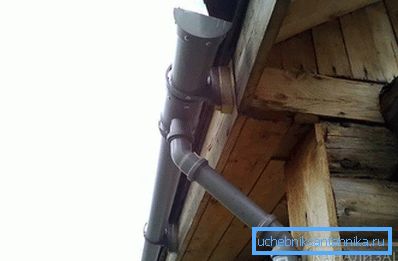

Plastový odvod potrubí je jenom

Proč jsme uvažovali o designu, který je vyroben z plastových trubek? Existuje několik důvodů. Jedním z nich je, že je to nejjednodušší udělat sami. Jak jste si všimli, při montáži nejsou žádné zvláštní potíže a samotný proces je poměrně jednoduchý. Systém plastů má několik výhod:

  1. Nízká cena Pokud jsou vaše finanční prostředky omezené, je to pro vás ideální. Vzhledem k tomu, že materiál a všechny další prvky stojí trochu a nikdo nemusí platit za práci, můžete si to dovolit.
  2. Velký sortiment zboží. V obchodě s hardwarem si můžete koupit trubky různých průměrů a barev, tvarovek, loktů a spojovacích prostředků.
  3. Nízká hmotnost. Díky tomu můžete trubky snadno dopravit a ještě důležitější je instalovat je na jejich místech. Vše můžete dělat sami bez pomoci přátel nebo příbuzných (to vám umožní bez Magarych).
  4. Je snadné pracovat s plasty. Trubky lze snadno řezat brusky nebo ruční pilou. Všechno je řezáno jako hodinky. Proto není nutné vyvinout malou snahu ořezat trubku na polovinu.
  5. Kanalizace odpadních vod nepodléhají korozi, jsou odolné vůči kolísání teploty a ultrafialovým paprskům.
V úloze cesty

Máte-li další otázky, zeptejte se je níže v komentářích k článku. Pokud jste již vytvořili takový systém odtoku, podělte se o své zkušenosti: kolik času vám nabízí, při instalaci nebo během provozu došlo k nějakým problémům, které můžete poradit nezkušeným řemeslníkům.
