Jak spárovat měděné trubky: vysoce kvalitní technologie

Navzdory popularitě moderních plastových trubek se měď nevzdává svých pozic. Fyzikální a chemické vlastnosti tohoto materiálu, všestrannost a trvanlivost jsou vhodné pro každou místnost a teplá barva oživí všechny standardní místnosti. Po zvládnutí základních teoretických pravidel o spárování měděných trubek, dokonce i bez zkušeností, můžete s důvěrou začít samostatně.

Výhody měděných trubek

Odmítnutí plastu a volba ve prospěch systému mědi můžete určitě ztratit peníze, ale také zajistit proti možným potížím. Jsou málo, ale vše se stane poprvé. Měděné potrubí je odolné proti negativním účinkům slunečního světla, dlouhé úseky nevedou z vysokých teplot a nevybuchnou z nízkých, což nelze říci o plastu (viz také článek Zařízení pro pájení měděných trubek: analyzujeme vlastnosti).

Výroba měděných trubek nabízí tři možnosti - tuhé, polotuhé a měkké (označené jako R 290, R 250, R 220). Tvrdost znamená odolnost proti rozbití. Pro zařízení vytápění nebo zásobování vodou v domě je praktické a pohodlné pracovat s ním.

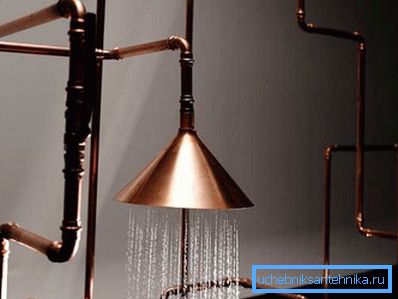

Jednoduše odolávají standardnímu tlaku v domácích potrubích a teplotě vody 95 ° C. Měkké trubky jsou extrémně pružné a lze je snadno ohýbat vícekrát použitím méně kování, které mohou být originálním a neočekávaným konstrukčním prvkem.

Už jste si koupili materiály?

Poskytování nepřetržitého pracovního postupu umožní potřebnou sadu dostupných nástrojů a materiálů:

• ocelový kartáč nebo čisticí podložka pro přípravu vnějšího povrchu potrubí a vnitřního kování;
• pastovitá pasta (prodávaná v hotové podobě) a kartáč pro použití;
• hadry pro odstranění přebytečného toku;

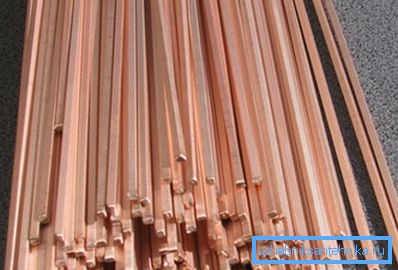

• pájka (k dispozici ve formě tyčí o průměru 3 mm);

• řezačka trubek;
• Faskosnimitel nebo výstružník, pokud ještě musíte vystřihnout kus kotouče nebo pilu na kov a mnoho otřepů;
• trny a kalibrační objímky;
• armatury;
• expandér (se zásuvkou);
• topné zařízení (co spárovat měděné trubky).

Pájecí technika

Bez ohledu na to, co bude použito pro vytápění (hořáku nebo elektrickou páječku), pořadí akce zůstává vždy stejné.

Doporučuje se pracovat v následujícím pořadí:

• řezte trubku na kusy požadované délky;
• vyčistěte konce;
• použít tok;
• ohřívání spojů pro svařování pájky;
• Nechte směs vychladnout.

Spojíme se bezpečně - získáváme krásné výsledky

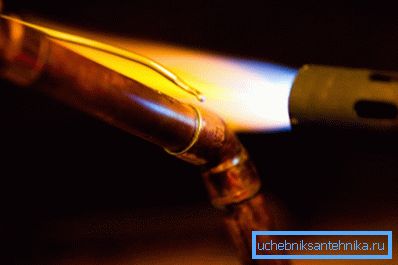

Když nastane otázka pájení, je otázka bezpečnosti a pohodlí možná nejsilnějším argumentem. Hořáky s otevřeným plamenem pracují v režimu s vysokou teplotou až do 1000 ° C, což je spojeno se zvýšeným nebezpečím: hořlavé předměty, těkavé chemické výpary, hrozba hoření - to je poněkud nepříjemné.

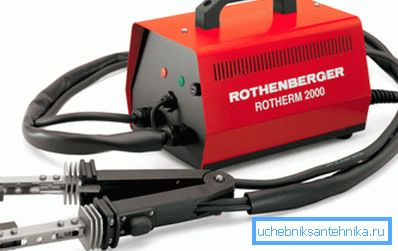

Nejvhodnější volbou pro pohodlné pracovní podmínky, zejména v těžko dostupných místech, by byla elektrická páječka pro měděné trubky. Vypadá jako kleště, které zabíjejí trubku a ohřívají ji.

V tomto případě se používá měkká pájka (cín-olovo, cín-měď a cín-měď) a pracuje při teplotě nižší než 450 ° C. Technologie připojení systému zůstává stejná a riziko "rozbití palivového dříví" klesá.

Mezi zásuvkou a zásuvkou

Obvykle se k práci s armaturou používá páječka. Jedná se o mimořádně pohodlnou, bezpečnou, časově úspornou (ale ne peněžní) metodu. Protože již ve fázi výroby je nízkotavitelná pájka pro nízkoteplotní režim obvykle umístěna uvnitř spojovacího prvku.

Zbývá pouze kombinovat připravené prvky a teplo.

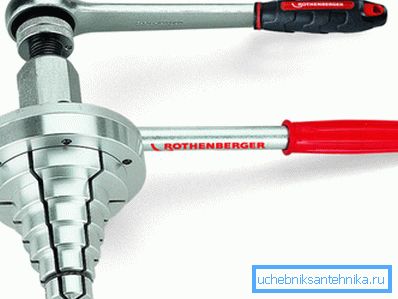

Ekonomičtější volbou, ale ne méně kvalitou, bude pájení do zásuvky, což lze snadno provést vlastním rukama. Po výběru hlavy na odpovídajícím průměru na expandéru vložte do otvoru pro trubky. Jedno otáčení otočí páku (kužel se roztáhne a vznikne zásuvka).

Dávejte pozor! Maximální mezeru mezi vloženou trubkou a stěnami spojovacího prvku by měla být 0,2 mm. Jinak se kapilární "absorpce" tekuté pájky rozbije.

Předběžná příprava povrchů

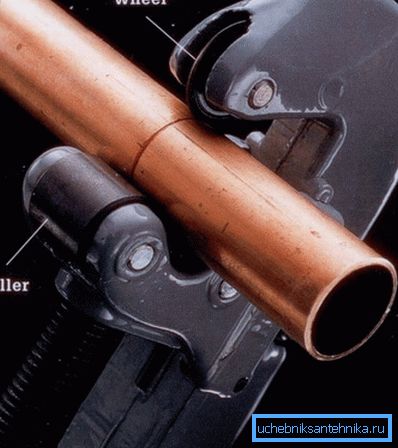

Pokud musíte trubku vystřihnout, je vhodné použít speciální zařízení. Tato operace bude trvat maximálně 7 otáček kotouče řezné trubky a poskytne čistý řez. Kovová pila zanechá spousty ostružin, které jsou vyčištěny štěrkem nebo obkladačem.

Kromě toho je možná malá deformace - kulatý otvor se zatlačí dolů a stane se mírně oválný. Porucha je vyloučena určitým způsobem vyhlazením povrchu, nejdříve zevnitř s kalibrační objímkou, pak venku s kalibračním trnem.

Řezané, "žehlené" místa jsou dodatečně zpracovány ocelovým kartáčem nebo speciální houbou z nejmenších skvrn. Stejná operace se provádí uvnitř spojky, zásuvky, zásuvky.

Chladné pájení zlatých rukou

Před pájením měděných trubek je nutné provádět standardní operace:

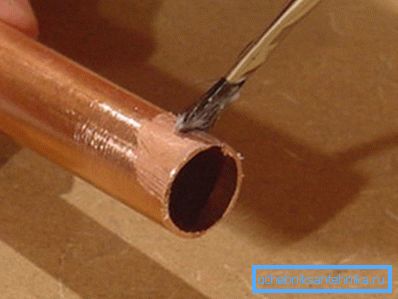

1. Oblast okraje trubky, která bude spojena s spojovacím prvkem, kartáč bez fanatizmu a ekonomicky rozmazaný s tavidlem. Nakonec zdokonaluje měď a podporuje rovnoměrné rozdělení pájky.

1. Po vložení trubky do armatury celou cestu otočte libovolnou z částí, aby se tím lépe rozdělil tok.
2. Odstraňte přebytečnou látku látkou.
3. Ohřívajte spáru na požadovanou teplotu pomocí páječky.
4. Po stlačení lišty na mezery mezi připojenými detaily jeďte po trhlině bez zastavení topení. (Výrobní pájecí armatury by měly být pouze vytápěny).

Dávejte pozor! Délka lišty, která je o něco větší než průměr spojky nebo zásuvky, přejde k pájení jedné části. Délka je snadné si uvědomit, ohýbání odpovídající kus pájky. Tyto pokyny vám pomohou neúmyslně odpadnout materiál.

1. Pokud je část roztavené pájky "absorbována" do štěrbiny, vyjměte elektrickou páječku.
2. Nechte uzel ochladit přirozeně. Zrychlit tento proces studenou vodou nestojí za to - mohou se objevit praskliny.
3. Odstraňte zbývající tavidlo zvnějšku hadříkem, uvnitř s tlakem vody.

Možné závady

Existují situace, kdy se stane manželství navzdory formálnímu dodržování pořadí operací.

Podle standardů mezinárodní svařovací společnosti AWSC3.3 jsou definovány hlavní typy vad:

• nekompletní nápojové nápoje;
• blotty toku;
• trhané hrany a trhliny;
• celkový nevyhovující pohled na dokončené dílo.

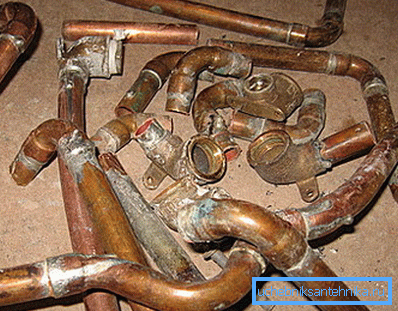

Statistiky ukazují, že "lidský faktor" nejčastěji vede k špatným výsledkům, ale nikoliv ke kvalitě materiálů. Vzhledem k tomu, že cena mědi je dostatečně vysoká, mělo by to být podnět k přesnému dodržování technologického procesu.

Shrnutí

Pokud jste pracovali s jednoduchým pájecím hořákem nebo plynovým hořákem, pak již znáte polovinu, jak pájit měděné trubky. Příležitost, vynásobená touhou mít v domě měděný potrubí, je vynikajícím motivem pro zvládnutí nové technologie a získávání zkušeností s novým materiálem.

Video v tomto článku podrobně ukáže přípravu měděné trubky pro pájení a samotný proces.
