Jak se svařuje ocelové trubky pro topný systém: přehled

Dnes je svařování topných trubek stále široce používanou technologií pro spojování prvků systému. Faktem je, že moderní plastové trubky nejsou všude přijatelné k použití. Ano, a často se stává, že musíte vytvořit dálnici, která zcela zahřeje celý vnitřní obvod domu a ne jen prostor pod okny.

K vyřešení tohoto problému není plast vhodný, protože se sám nezahřívá, jako je kov. A v důsledku toho se pouze otopná tělesa stávají topnými body.

Nevýznam je, že svařování vodovodních potrubí tohoto typu zahrnuje následující:

1. Dostupnost speciálního vybavení.
2. Musí to být zkušenost s svařováním kovu. A pochopení základních principů svařování nebude nadbytečné.

To znamená, že je to obtížné dělat tuto práci s vlastními rukama. Ale přesto, je-li to žádoucí, je to docela reálné.

V tomto článku se pokusíme odhalit základní pravidla pro instalaci takového systému pomocí svařovacího stroje. Přezkoumání technologie a pokynů pro svařování vám bude přinejmenším užitečné, abyste mohli objektivně zhodnotit, zda můžete tuto práci vykonávat nebo ne.

Začněme nejdůležitější okamžik.

Princip technologie a co je zapotřebí pro její zavedení

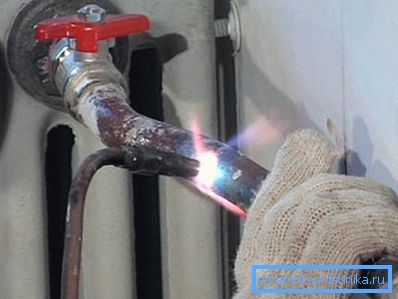

Jako vizuální příklad budeme uvažovat o nejjednodušší variantě - dokování pomocí elektrického svařování.

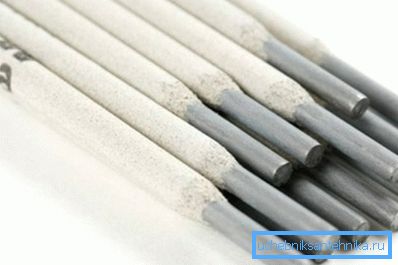

• Ve skutečnosti je to velmi spolehlivý způsob připojení různých kovových výrobků.. Fyzikou tohoto procesu je, že se provádí speciální zařízení pro svařování trubek, ke kterým jsou připojeny elektrody (jedná se o kovové tyče se speciálním postřikem).
• Tyto elektrody jsou pod vlivem tavení elektrického proudu, vyplňují prostor mezi švy potrubí a pak zmrazí, jako kdyby se znovu obrátili na pevný kov..

Vezměte prosím na vědomí, že v práci je velmi důležité používat vysoce kvalitní elektrody - v opačném případě může dojít k netěsnému a křehkému spojení. Proto neukládejte - je lepší koupit výrobek, jehož cena je vysoká, než dělat všechnu práci marně, souhlasím.

Podívejme se na srovnávací tabulku, jaké elektrody obecně závisí na povlaku.

Ukázalo se, že standardní rutilové a celulózové elektrody jsou v zásadě vhodné pro montáž topného systému v soukromém domě.

Pokud jde o průměr tyčí, existuje velmi jednoduchý "vzorec" výpočtu. Elektrody o průměru 3 mm jsou optimální pro svařovací výrobky s tloušťkou kovu 2 až 5 mm. Větší tloušťka oceli v topných systémech v soukromých domech se zpravidla nevztahuje.

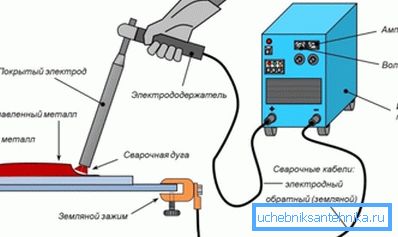

No, pár slov o zařízení. Pokud nejdete v detailech, svařovací stroj je transformátor, kterým se přenáší proud na konec elektrody. Náklady na taková zařízení v zásadě nejsou příliš vysoké, ale stojí za to, aby si je koupili za jednorázovou práci? Ve většině případů je snadnější, bezpečnější a levnější svěřit topný systém profesionálům.

S technologií, kterou jsme si uvědomili, se nyní pokusíme jej postupovat krok za krokem.

Svařování potrubí topení

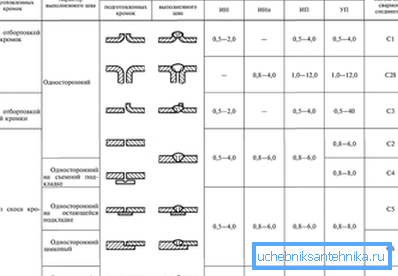

Než začnete, stojí za to poznamenat, že existuje GOST pro svařování trubek, pomocí něhož se můžete rozhodnout, jaký druh svaru vytvoříte s jedním nebo jiným tvarem okraje.

Dávejte pozor i na skutečnost, že potrubí přicházejí v různých tvarech - nejen okrouhlých, ale také čtvercových a dokonce obdélníkových. Svařování čtvercových trubek podle GOST se může mírně lišit od pravidel spojování kulatých výrobků. Zvažte tento bod a pečlivě se přesvědčte, jaká dokumentace čtete.

No, teď zpátky do práce přímo.

Příprava základny a zařízení

Postup v této fázi by měl být takto:

1. Vezmeme trubky a vytvoříme je tak, aby jejich okraje (tj. Jako kruhové švy) byly odříznuty nejméně rovnoměrně vůči sobě.

1. Okraje švů čistíme brusným papírkem s jemnou frakcí.

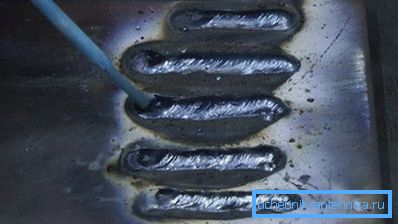

2. Připojíme transformátor k síti a připravíme svařovací stroj k provozu. Je-li zařízení správně nakonfigurováno, bude zvuk z kontaktu elektrody a kovu vypadat suchý a praskavý.

Tato přípravná práce je v zásadě dokončena a můžete pokračovat do další fáze.

Tack

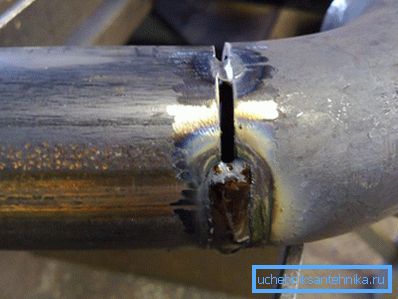

Tacking se nazývá předběžné spojení prvků.

• Je to nezbytné, protože k vytvoření silného a krásného švu hned je neskutečné.
• Je snadnější nejdříve svařit hrubovací body trubkových spojů tak, aby byly výrobky vzájemně vůči sobě fixovány a teprve pak posílily celý prstencový šev.

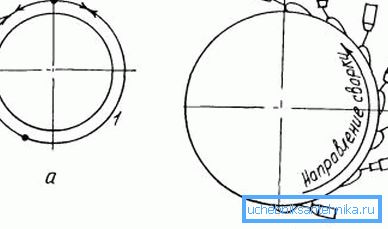

Dávejte pozor! Nezapomeňte, že při práci s topnými systémy nejsou trubky svařovány. To znamená, že jednoduše otočením kmene kolem osy ve většině případů nebude fungovat. A to znamená, že svářečka bude potřebovat maximální dovednost, protože pro každý bod bude nutné zvolit optimální úhel elektrody.

• Pre-dokování by mělo začít v dolní části "kroužku", pak budete muset udělat boční připínáčky, a pak opravit horní. Pokud okamžitě upevníte horní a spodní část, je pravděpodobné, že se upevní prvky v nesprávném úhlu.
• Když hovoříme o počtu bodů, pak můžete použít velmi jednoduchý vzorec - pokud průměr výrobků nepřesáhne 30 centimetrů, pak stačí 4 příchytky.

Obecně je třeba usilovat o vytvoření spojovacích bodů, když je elektroda kolmá vzhledem k hlavní linii. To ovšem je samozřejmě možné pouze v případě, kdy se prvky mohou otáčet kolem osy.

Pokud je hrubování realizováno, můžete zahájit dokončovací svařování.

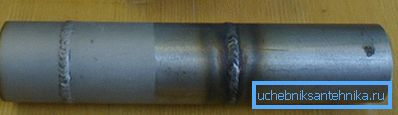

Vytvoření hlavního švu a odstraňování strusky

Konečné svařování vodovodních trubek se provádí následovně:

1. Trubka je vizuálně rozdělena na 4 sektory a nejprve svaří horní "polokouli".

1. Dále se zpracovávají nižší sektory.
2. Na horní a dolní "hemisféře" se aplikuje další vrstva švu. To je nezbytné nejen pro pevnost spojení, ale také pro dosažení maximální těsnosti potrubí.

Co se týče situace, kdy je nutné ukotvit linky různých průměrů, nejjednodušší možností je vložit jeden výrobek do druhého a potom je svařit. Pokud je rozdíl v průměru velmi velký, pak samozřejmě bude muset použít adaptéry. Mimochodem, může existovat několik adaptérů a mohou být vzájemně propojeny stejným principem - to znamená, jako by byly vloženy do sebe.

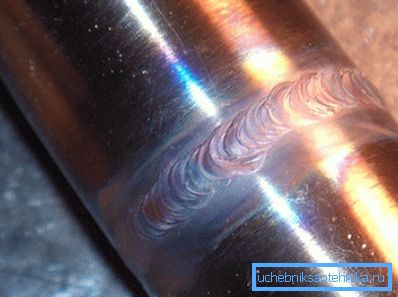

Po dokončení svařovacích prací může být struska odstraněna. To je ve skutečnosti obyčejné mletí nadměrného růstu na křižovatce. Důležité je však nejen vyčistit hřebeny, ale také kontrolovat kvalitu jako celek. To znamená, že se musíte pokusit identifikovat trhliny, póry a popáleniny.

Pokud se vše zdá být normální, aplikujte do švů obvyklý roztok mýdla a pod tlakem vteřte do systému. Pokud mají mikrotrhlinky, na takových místech se objeví bubliny.

Závěr

Podrobně jsme se zabývali technologií svařování kovů, jak provádět svařování trubek různých průměrů a "při úhlu" při instalaci topného systému v soukromém domě.

Doufáme, že je pro vás užitečné, a budete schopni objektivně zjistit, zda stojí za to, aby jste takovou věc přijali sami. Chcete-li vědět ještě víc - podívejte se na tématické video v tomto článku.
