Jak se používá profilová hliníková trubka

Dnes má hliníkový kov na stavebním trhu poměrně velkou mezeru, to je zemědělství, průmysl, výroba a dokonce i design, a ve skutečnosti to není poslední místo, které obdrží pravoúhlé, kulaté a čtvercové potrubí z hliníku.

Tento neželezný kov a jeho slitiny jsou tak oblíbené, protože mají vysokou odolnost proti korozi, pevnosti, tažnosti, nízké hustotě, odolnosti vůči magnetizaci a nízké měrné hmotnosti.

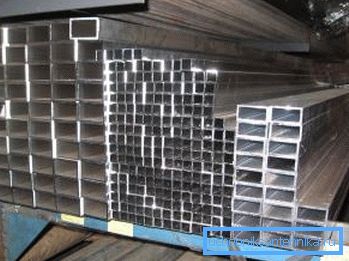

Čtvercový a obdélníkový hliníkový profil

Níže budeme věnovat větší pozornost kvalitě tohoto profilu, jeho vlastnostem, aplikaci, stejně jako ukázku videa v tomto článku.

Zavedení profilu

Parametry: šířka / výška / tloušťka stěny (mm) Povlak: anoda 15 mikronů Délka (m) Hmotnost na metr (kg)
100x20x2.0 - 3.0 1.21
20x10x1,5 + 6.0 0,219
20x10x1 + - 3,0-6,0 0,15
24,4x189x1,2 + - 3,0-6,0 0,253
30x18x1,5 - 6.0 0,363
30x20x1,5 + 6.0 0,382
30x20x1,5 - 6.0 0,382
30x20x2.0 + 6.0 0,495
30x20x2.0 - 6.0 0,495
30x20x2.0 + - 3,0-6,0 0,5
40201.2 R3 + - 3,0-6,0 0,362
40x20x2,0 + - 3,0-6,0 0,607
40x20x2,0 - 6.0 0,607
40x20x2,0 + 6.0 0,607
40x20x2,0 R1,6 + - 3,0-6,0 0,599
5030h2? 0 + 6.0 0,824
50x30x2,5 + - 3,0-6,0 1,016
50x20x2,0 + - 6.0 0,71
50x30x2,0 + - 6.0 0,824
60x30x2,0 + 6.0 0,932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1,04
80x40x2,0 - 6.0 1,248
80x40x2,0 + 6.0 1,256
80x40x2,0 + - 3,0-6,0 1,256

Profily z profilové slitiny AD31T5

Hliníkové slitiny a jejich fyzikální vlastnosti

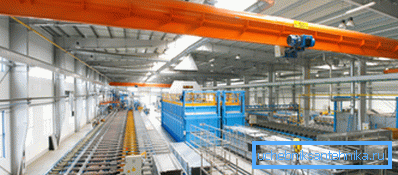

Válcovačka

Poznámka: Slitiny ve svých fyzikálních vlastnostech se neliší od čistého kovu, ale jejich cena se stává nižší, proto je produkce jejich profilu výhodnější a praktičtější.

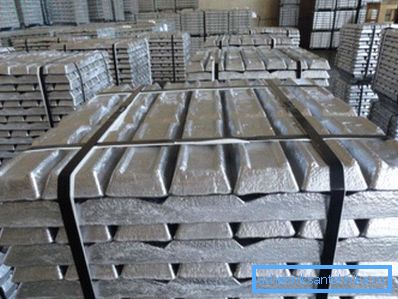

Hliníkové ingoty
  • Doping tak neovlivňuje modul pružnosti a pružnost, například dural L16T má téměř stejnou elasticitu s Al: AS (E = 7100 kgf / mm2). Meze průtažnosti slitiny je však o několik řádů vyšší než u čistého Al, proto slitiny mohou být použity k vytvoření konstrukčních materiálů s různými úrovněmi zatížení. To platí také pro profily jakékoliv konfigurace a jakékoli části, například 20x20 mm, 4040 mm, 2040 mm a tak dále. (Viz také článek Arbor z profilového potrubí: funkce.)
  • Pokud je čistý AL velmi plastický a jeho roztahování do kritického stavu, tj. Před přestávkou, může být 40-50%, ale jeho síla je pouze 60-70MPa, což je extrémně malé pro použití konstrukčních výrobků ve stavebnictví. Ale slitiny jsou již mnohem silnější a tu se může zmenšit plasticita materiálu, ale pevnost v tahu se zvětšuje 2 až 5 krát a to stačí k tomu, aby se takový profil stal žádoucí součástí na stavbách. Materiál má navíc velmi vysokou elektrickou a tepelnou vodivost - mezi neželeznými kovy jsou takové ukazatele vyšší pouze u stříbra a zlata.

Poznámka: Nejvíce poptávka na stavebním trhu jsou slitiny řady 6xxx - přibližně 75% z celkového počtu cílových produktů. Nejoblíbenější značky jsou 6060 (6063) - AD31 a 6061 - AD33, 6005 a 6082 (AD35), stejně jako 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16) (AMg4.5), 6101, 7005 (1915) a 7075.

Klasifikace profilu

Poznámka: V obecném smyslu hliníkový profil znamená extrudované prvky, ale vedle nich je také litá výroba.

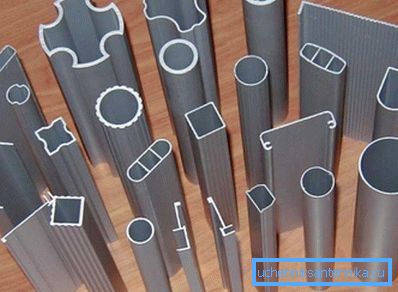

Fotografie variant konfigurace průřezu

Při výběru hliníkového profilu pro konstrukci je třeba vzít v úvahu nejen jeho rozměry, ale i jeho technické vlastnosti, pokud se jedná pouze o dekorativní prvek, který prostě musí být atraktivní a příjemný pro oči.

Ale hliníková slitina pro nosné konstrukce je určena několika parametry, jako je pevnost v tahu a tažnost, relativní zúžení, houževnatost, korozivita, elektrická vodivost, tepelná odolnost, stejně jako stupeň vytvrzování a tepelného zpracování. Při prodeji produktů v obchodě musí být k těmto výrobkům přiloženy pokyny výrobce, kde jsou uvedeny všechny tyto údaje.

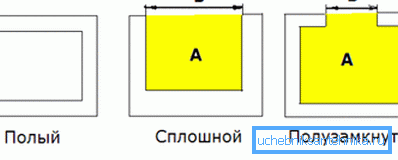

Typy profilů

Celá řada hliníkových profilů se vyznačuje v souladu s normami GOST 22233-2001 a EN 755-9 a EN 12020-2, kde jsou rozděleny do dutých, pevných variant tvaru "U" ve tvaru písmene "U", jakož i profilů, kde je konec otevřený .

Takže u dutých výrobků jsou vzorky, které mají alespoň jednu dutinu uzavřenou v průřezu, zatímco dutiny uzavřené v pevné fázi vůbec nemají. Ale otevřený konec může být v každém z těchto typů, jak dutý, tak pevný, jak je vidět na horním obrázku.

Dutá verze může také mít poloviny otevřené nebo polo-uzavřené dutiny, nicméně, oni jsou obvykle nazvaní tak-half-otevřený nebo semi-uzavřený. Zde je dutina uzavřena pouze částečně, například pravoúhlá trubka (čtvercová, kulatá) ve tvaru hliníku, kde je vstup pouze na jedné straně.

Pro výrobu dutých a poloprázdných modelů se používají tři typy matric - most (most), okenní otvor a kříž (pavouk). Zvláštnost takové výroby může být nazývána přítomností jednoho nebo několika svarů, které jsou vytvořeny kvůli tekutosti kovu, který je umístěn v mostech nesoucích trn.

Po průchodu mosty ve speciální komůrce díky vysokému tlaku a vysoké teplotě je kov opět svařen, ale pro kontinuální profil se provádí lisování na pevné disky.

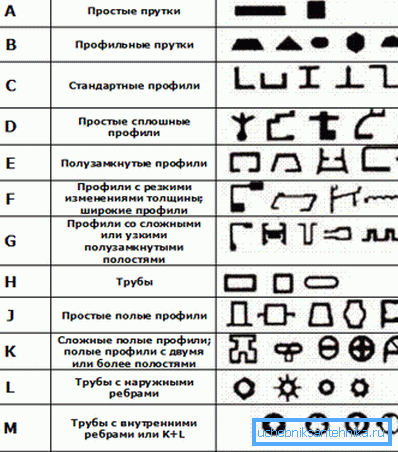

Kategorie obtížnosti

V horním stolu vidíte klasifikaci různých extrudovaných profilů v závislosti na stupni složitosti jejich výroby. Všechny kategorie jsou uspořádány ve vzestupném pořadí, kde A je nejjednodušší a N nejtěžší. (Viz také článek Schody z tvarované trubky: funkce.)

Závěr

Na závěr můžeme říci, že pokud chcete sestavit jakoukoli strukturu hliníkových profilů vlastními silami, bude to nejtěžší v souladu s nárůstem kategorie složitosti. Samozřejmě to zvyšuje náklady na materiál, ale z tohoto se nemůžete dostat nikde.
