Jak se ohýbá profilové trubky

Rám, vyrobený pomocí tvarových trubek, je poměrně častá stavební struktura. Používá se také pro skleníky, skleníky, markýzy a střechy s kulovým tvarem.

V tomto případě existují dva způsoby, jak vytvořit potřebný tvar - použijte svařovací stroj nebo trubkový ohýbač.

Níže uvažujeme o použití speciálního vybavení pro takové účely, stejně jako alternativy. Můžete se tedy rozhodnout, zda vynaložíte peníze na jeho akvizici, nebo bude možné ji omezit na jinou metodu.

Upozornění: Ujistěte se, že při ohýbání profilových trubek nejsou žádné praskliny, zalomení a zploštění.

Jaký průmysl nám nabízí

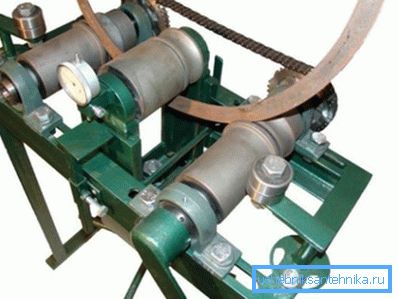

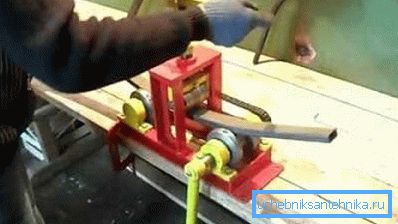

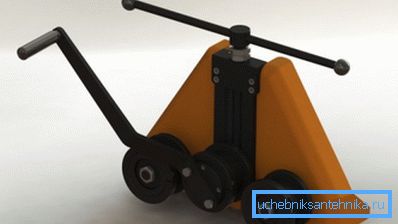

Níže uvádíme hlavní typy ohýbačů, které se nejčastěji používají:

Alternativní metody

Používejte svařovací stroj a úhlové brusky

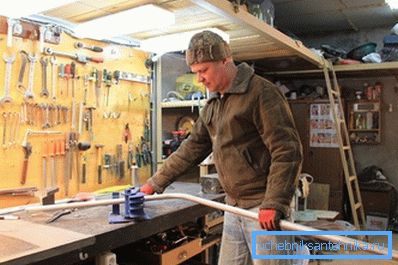

Pokud nemáte poblíž ohýbač trubek nebo náklady na služby vám nevyhovují, je možné ohýbat profilovou trubku vlastním rukama v pravém úhlu doma.

Chcete-li to provést, musíte připravit bruska nebo "brusič" a svařovací stroj, níže uvedené pokyny vám řeknou, jak to udělat:

1. Nakreslete diagram, na kterém vypočtete poloměr zaokrouhlení.
2. Vytvořte na místě, kde se má ohýbat trubku, úhlová bruska s kotoučem na kovových několika příčných řezech.
3. Uchopte trubku do svěráku a začněte ji ohýbat ve směru, který potřebujete, a použijte malou sílu.
4. Při úhlu natočení svařovacího stroje svařte řezy. Nezapomeňte na dodržování pravidel TBC.

Tip: v posledním kroku brouste svary.

Písek a kovový disk

Tato metoda nevyžaduje žádné speciální nástroje, takže lze považovat za jeden z nejjednodušších, i když časově náročných.

Pokud nevíte, kde ohýbat profilovou trubku, použijte ji:

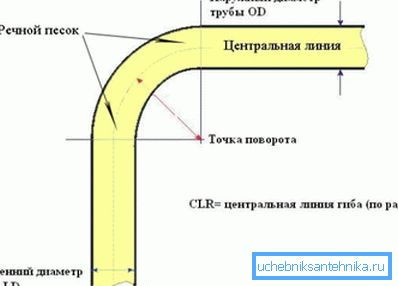

1. Připravte písek, který by měl stačit k vyplnění celé trubky. Ujistěte se, že vysušíte a třídíte ho.
2. Jeden konec potrubí zakryjte dřevěným kotletem.
3. Nalijte prosetý písek do něj a připojte jej i na druhou stranu.

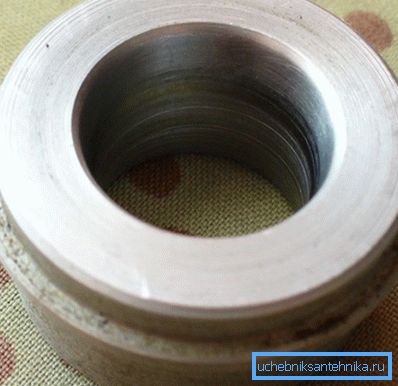

4. Vezměte kovový kotouč vhodného průměru.
5. Bezpečně zajistěte jeden konec profilované trubky mezi kolíky, vytáhněte za druhou a poklepejte na něj.

Tip: Chcete-li usnadnit proces ohýbání profilu podél malého poloměru, je lepší ohřát deformační místo pomocí plynového hořáku. Celistvost kovových stěn během procesu zajistí těsný písek.

1. Po ohýbání profilu odstraňte ucpaný kotouč, je třeba ho vyrazit nebo vypálit.
2. Odstraňte písek z trubky úplně.

Metoda je poměrně komplikovaná, takže se obvykle používá pro jednorázové potrubí. V zimě může být písek nahrazen vodou, která by měla zmrznout uvnitř profilu, nezapomeňte bezpečně uzavřít konce dopravní zácpou.

Jakmile kapalina v potrubí zmrzne, můžete ji začít ohýbat podle připraveného vzoru.

Použijte čtvercovou pružinu

Profesionálové vědí jinou cestu, která nedovolí, aby se stěny kovové trubky deformovaly - pomocí pružiny s průřezem stejného tvaru, ale menším. Pro jeho výrobu používá ocelový drát, jehož průměr závisí na tloušťce stěn.

Hlavní věc - to by mělo bez námahy jít uvnitř výrobku. Pak by mělo být plánované ohýbání ohříváno plynovým hořákem nebo foukačem, od té doby budou stěny snadněji ohnuté.

Při držení výrobku pomocí kleští používejte speciální ochranné rukavice. Chcete-li získat požadovaný poloměr, použijte prázdný nebo kovový kolík, který by měl být spolehlivě uložen kolem obvodu.

Závěr

Tento článek dal představu o tom, jak můžete ohýbat profilovou trubku na požadovaný rádius. K tomu je speciální zařízení, které usnadňuje proces, nebo můžete použít "lidové" metody, je-li stroj příliš drahý, náklady na ohybové služby nejsou pro vás vhodné, nebo je nemůžete dosáhnout (viz též Butt Weld Pipe: Technology and Equipment).

Video v tomto článku vám pomůže najít další informace o tomto tématu.
