Jak řezat trubku o 45 stupních

07-10-2018

Trubky

Při instalaci potrubí je často třeba trubku řezat pod úhlem. Navíc by měl mít úhel přesně takový stupeň, který je pro konstrukci nezbytný. Při nesprávné výrobě úhlu je nemožné vytvořit přesně rozměry potrubí, které měly vykonávat. Například potrubí se během instalace otáčí o 45 stupňů, proto potřebujete vědět, jak řezat trubku o 45 stupňů. K tomu potřebujeme značkovací nástroje, bruska nebo ruční pila na kov.

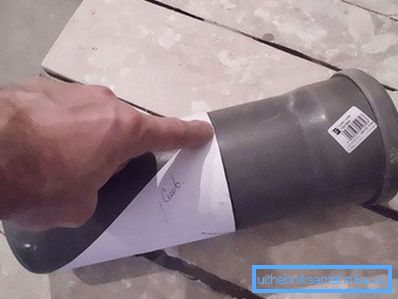

Označení pomocí listu papíru

Jedním z nejjednodušších metod je označit roh papírem. Čtvercový list se skládá přesně diagonálně. Vezmeme trubku a zabalíme ji skládanou fólií tak, aby okraje diagonálů směřovaly k sobě. Takže na menší straně listu máme úhel 45 stupňů. Vezmeme jakýkoli značkovací nástroj a označíme místo budoucího potrubí řezaného podél čáry plechu. Můžete použít úzkou kazetu, abyste zabránili náhodnému vymazání označení. Tato metoda značení je vhodná pro dlouhou trubku o velkém průměru a místo, jejíž část je někde uprostřed.

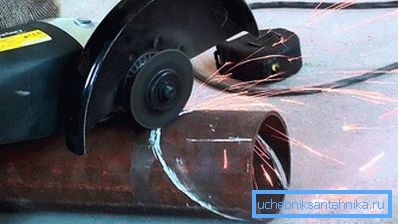

Použití nádrže na vodu

Co dělat, když se zabýváme potrubím o malém průměru, a je nutné potrubí řezat pod úhlem někde blízko hrany? Přijďte k hlubokému kontejneru naplněnému vodou. Před zahájením práce je nutné vypočítat úhel sklonu a značku na obalu. Pak musíme jemně dolů okraj trubky do vody a naklonit ji směrem k značce na nádobě. Vytáhneme trubku, označíme čáru kontaktu s vodou a odvážíme výrazně. Tato metoda je dobrá při označování velkého počtu trubek. Dokončená šablona z nádrže na vodu urychlí proces naší práce.

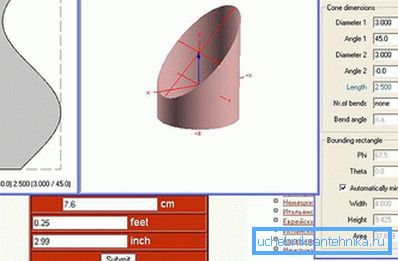

Počítačový program, který vám pomůže

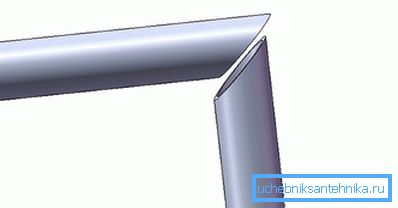

Také bych chtěl zvážit způsob značení pomocí počítačového programu. To je poměrně složitá metoda pro ty, kteří nejsou zvyklí pracovat s počítačem. Vyžaduje znalost počítače, dostupnost softwaru pro skenování a kreslení. Začínáme s prováděním výkresu s uvedením velikosti kruhu a svahu. Vytváříme takzvaný virtuální vzorec.

Poté pomocí tiskárny vytiskneme obrázek na list papíru. Čím větší je průměr potrubí, tím více desek bude označeno. Nůžky řez všechny části výkresu a pomocí lepicí pásky lepidlo. Hotová šablona je aplikována na trubku a na okraji papíru uděláme značku. Tato metoda označování je považována za jednu z nejpřesnějších. Pokud počítač nemá takové programy, můžete použít Internet. Online si můžete stáhnout šablonu pro značkování. Musí být také vytištěn a vyříznut. Dokončený kus je zabalen kolem potrubí a provede značkování.

Pokud je trubka profilována

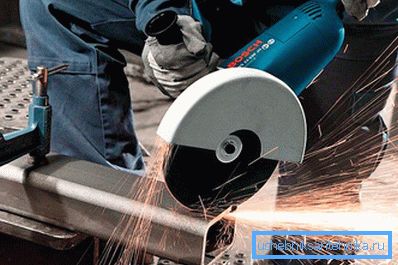

Řezu profilového potrubí označíme značením

A tady například máme profilovou trubku, nikoliv kulatou. Ruční značení profilového potrubí může způsobit velké chyby. Nejlepším řešením této situace bude šablona vyrobená ze stejného profilu s větším průměrem. Vezměte malou část profilové trubky a pomocí úhloměru uvidíme úhel 45 stupňů. Odřízněte brusku na značku a brouste hrany tak, aby se při práci nezraní. Poté musíme do šablony vložit profil menšího průměru a po jeho značení jej odříznout.

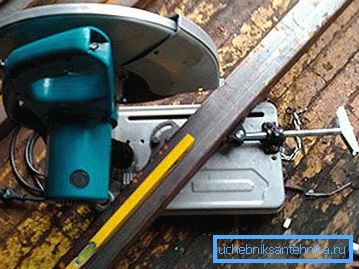

Vyřízněte trubku úhlového profilu v domácím zařízení

V tomto článku jsme se podívali na to, jak řezat trubku pod 45 stupňů. Použijte některou z výše uvedených metod, proveďte značku a proveďte řez. Pro rovnoměrnější řez je lepší použít brusku. Při řezání svařováním budete potřebovat zkušenost, jinak budou úseky nerovnoměrné. V extrémních případech můžete použít pilu na kov. V současné době existuje mnoho různých zařízení pro řezání trubek pod úhlem, ale jejich nákup vyžaduje další náklady. Je snadnější a levnější vytvořit šablonu jednou a podle potřeby ji použít.

Video

Díky tomuto videu se dozvíte, jak řezat trubku pod úhlem 45 nebo 90 stupňů pomocí počítačového programu:

Řezání profilového potrubí pomocí čtyřiceti pětistupňového řezacího zařízení:
