Jak propojit polypropylenové trubky - podrobný průvodce

Při instalaci instalatérského a topného systému není jednoduché připojení zásuvky dostatečné. Aby se zajistila přijatelná těsnost spojů a trvanlivost potrubí, je nutné použít svařování.

Vlastnosti instalace PP potrubí

Pokud jde o instalaci potrubí, určitě se člověk bude potýkat s otázkou, jak spárovat polypropylenové trubky.

Obecně lze tento proces rozdělit na 2 fáze:

• Oba plastové prvky jsou ohřívány;
• Zatímco je materiál studený, konec trubky je zasunut do zásuvky. Po ochlazení je těsnost spáry zaručena pájením materiálu.

V této jednoduché věci však existují některé jemnosti. Technologie svařování závisí na tom, zda je potrubí zesíleno nebo nikoliv.

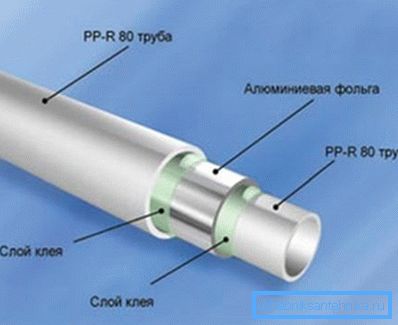

• Zpevněné PP trubky se používají hlavně pro dodávku teplé vody a vytápění. Hliníková fólie (nebo sklolaminát) je umístěna mezi dvěma vrstvami plastu a zabraňuje nadměrné lineární expanzi při zahřátí. Označení PN25 říká o výztuži fólií a výztuž ze skleněných vláken se nalézá s označením PN20, běžná potrubí se vyrábí také se stejným označením;

• Pokud jde o to, jak pájit polypropylenové trubky studenou vodou, můžete použít pravidelné nepevněné potrubí.

Vlastnosti vyztuženého potrubí

Stěnová konstrukce zpevněné PP trubky ukládá určitá omezení procesu svařování. Ale jak spárovat polypropylenové trubky s vyztužující vrstvou? Hlavním úkolem je, aby chladicí kapalina nebyla v kontaktu s vyztužujícím materiálem (sklolaminát nebo fólie).

Pokud se pokusíte bez přípravy na pájení polypropylenových trubek, tepelný nosič ovlivní nejen vrstvu polypropylenu (konec trubky), ale také vrstvu lepidla mezi fólií a polypropylenem. Dříve nebo později nebude lepidlo odolávat účinkům vysoké teploty a tlaku kapaliny, takže pravděpodobnost delaminace je vysoká.

Výsledkem je, že voda začne spadat do prostoru mezi horní vrstvou polypropylenu a výztužným materiálem. V důsledku toho dochází k nadýmání na povrchu potrubí a úniku - náklady na nesprávnou přípravu potrubí jsou velmi vysoké.

Pájecí PP trubky postupně

Obecně lze zvolit následující kroky svařování:

• příprava potrubí;
• ohřívání železa (pájecí zařízení);
• Vytápění polypropylenem a připojení potrubí.

Hlavní rozdíly v technologii díky vyztužení polypropylenu ovlivňují přípravnou fázi.

Příprava svařování

Pokyny pro přípravu potrubních segmentů pro svařování jsou následující:

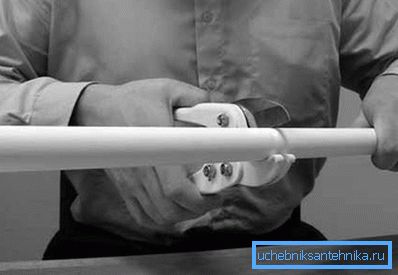

• požadovaná délka potrubí je řezána;

• zadek je důkladně vyčištěn od otřepů a nečistot;

• je žádoucí odstranit zkosení, vnější - od trubky, vnitřní - od vnitřního povrchu zásuvky. Vnitřní zkosení může být odstraněno i s nožem, pokud se nevyskytuje žádný speciální snímač.

Dávejte pozor! Pokud není zkosení odstraněna, může měkká plastová fólie jednoduše vytáhnout, když je trubka vložena do zásuvky. Výsledkem je, že změkčený materiál může ovlivňovat volné proudění kapaliny.

Co se týče vyztuženého potrubí, je zde také nutné odstranit možnost kontaktu výztužného materiálu s kapalinou.

• pokud je výztuž z vnější strany, stačí hliníkovou vrstvu vyčistit holicí strojkou. Pro urychlení procesu můžete použít speciální trysky pro cvičení;

• v případě vnitřní výztuže je lepší odstranit horní vrstvu plastové a hliníkové vrstvy.

Dávejte pozor! Některé svařování jednoduše vyškrábaly výztužnou vrstvu pomocí pinzety a vrstvy polypropylenu se při pájení vzájemně pojistili. Takový přístup má právo existovat, ale praxe ukazuje, že tato sloučenina je také předmětem delaminace.

Při řešení problému, jak propojit polypropylenové trubky s vnitřní výztuží, budete muset použít holicí strojek. Jedná se o poměrně jednoduchý nástroj a vypadá to jako válec s ostří uvnitř. Během tohoto procesu je holicí strojek umístěn na trubku a je natočen s námahou, doba trvání operace závisí na tloušťce odstraněné vrstvy.

Samotný nůž je upevněn šroubem, takže je-li nutné odstranit silnou vrstvu materiálu, je lepší to udělat ve vrstvách, odstraňovat tenké třísky. V případě potřeby lze polohu nože nastavit ručně.

Pokud jde o cenu, pak nákup drahého holicího strojku dává smysl pouze profesionálům, kteří se profesionálně podílejí na instalaci topení a instalatérských zařízení. Rozdíl mezi levnější variantou je pouze v trvanlivosti řezné hrany, takovýto nůž je vyroben z méně trvanlivého materiálu.

Svařovací nástroj

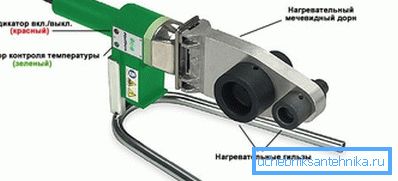

Konstrukce "svařovacího stroje" je poměrně jednoduchá:

• skříň s regulátorem teploty a indikátorem zapnutí / vypnutí;
• podešev (trn), jeho tvar připomíná železo. Otvory pro ohřívací objímky různých průměrů jsou uspořádány v trnu;

Dávejte pozor! Rukávy samy o sobě mají teflonový povlak, takže je přísně zakázáno poškrábat je kovovými předměty.

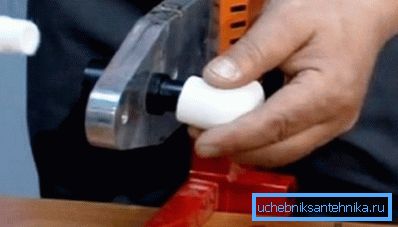

Pro svařování PP potrubí je nutné, aby byl povrch objímky zahřát na 260 ° C. Poté se potrubí vloží do pouzdra a zásuvka se umístí na druhý konec. Při zahřátí přístroje je nutné přejít na indikátor topení, jakmile teplota trnu dosáhne požadované hodnoty, světlo zhasne.

Dávejte pozor! Je důležité, aby nedošlo k přehřátí materiálu. Výsledkem přehřátí může být to, že plast bude částečně překrývat vnitřní průřez při připojení. Přehřátí můžete posoudit změnou barvy polypropylenu.

Doba zahřátí závisí na průměru, můžete se pohybovat podle hodnot uvedených v tabulce.

Připojení potrubí

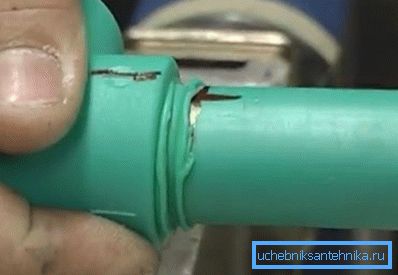

Po ohřevu potrubí můžete jít přímo na to, jak pájit polypropylenové trubky. Současně se část z plastu vytlačí na kloub, to je normální a pouze potvrzuje, že svařování bylo provedeno správně.

Při připojení trubky z PVC se potrubí otáčí asi o půl otáčky v zásuvce. To je dosaženo pro dosažení větší těsnosti. V případě propylenu je to naprosto kontraindikováno, změkčený materiál se deformuje a stává se nevhodným pro použití.

Aby se polypropylen vytvrdil, je lepší jednoduše odložit čerstvou směs na pár minut. Konečná těsnost kloubů se kontroluje po instalaci celého systému vytápění (vodovodu) tím, že se voda pod tlakem.

Po dokončení práce ujistěte, že povrch objímky otřete měkkým hadříkem. Přes teflonovou vrstvu může na povrchu zůstat plast. Pokud se na povrchu pouzdra objeví škrábance, rozhodně to ovlivní kvalitu svařování, nemůže být tato vada fixována rukama.

Shrnutí

Instalace topných systémů a instalace pomocí moderního polypropylenového potrubí je bez svařování (pájecí) možná. Tento proces nemá nic společného se svařováním kovů, pájení z polypropylenu je mnohem jednodušší. Díky tomu může i nováčik instalatér zvládnout úkol spojit polypropylenové potrubí.

Video v tomto článku ukazuje příklad správného pájení polypropylenových trubek.
