Jak připojit potrubí mon. s polypropylenem

Často existují případy při vytváření potrubí, musíte čelit problému spojování potrubí z různých materiálů. V tomto článku se podíváme na to, jak připojit HDPE trubku k polypropylenové trubce.

Typy připojení polypropylenových trubek

Pro připojení polypropylenových trubek s jinými typy potrubí jsou k dispozici speciální armatury s vlákny. Jedna strana armatury je svařena na polypropylenovou trubku a druhá strana se závitem je spojena se stejným průměrem se závitem na druhé trubce. Niť na montáži může být vnitřní nebo vnější. K dispozici jsou také kombinované spojky. Budeme je zvažovat později.

Jiný typ připojení polypropylenové trubky je založen na přírubovém spojení. Tento typ připojení se používá u velkých trubek. Pro uchycení příruby k polypropylenové trubce je navařeno pouzdro, na které je pak připevněna příruba. Další možnost montáže se provádí pomocí přírub. Jejich zařízení připomíná kompresní spojku. Přírubové spojení je připevněno k okrajům trubky o stejném průměru a utaženo ohniskovými maticemi.

Typy připojení pro potrubí HDPE

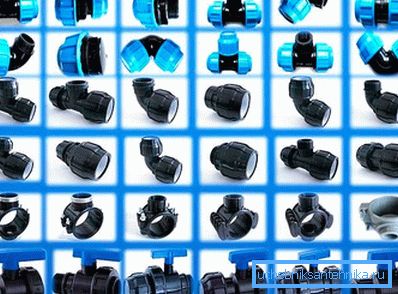

Zařízení PND s potrubí má přibližně stejné zařízení pro připojení. Nejběžnější - připojení kleštiny. Pro připojení trubek se používá spojka, ve které je na jedné straně kleština a na druhé straně nit. Pro uchycení spojky se upínací matice odšroubuje a vložte na HDPE trubku. Kolektor je zasunut do potrubí, upínací matice je zapnutá a pevně utažena.

Tip! Upínací matice nesmí být pevně utažena, jinak by mohlo dojít k roztržení nebo klepnutí hrany potrubí.

Po upnutí kleštiny na druhý konec závitového límce se může zašroubovat další trubka se závitem stejného průměru.

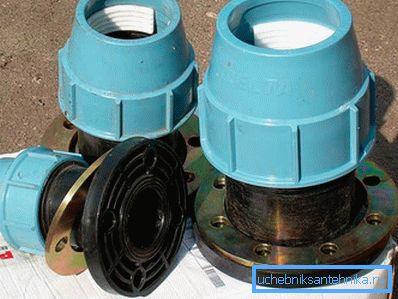

Přírubové připojení potrubí HDPE se provádí podobně jako výše popsané připojení. Na okraji potrubí HDPE je svařená pouzdra, na které je příruba připevněna. A stejné zařízení s přírubou uzávěru, kde je spojení na okrajích trubek instalováno a stisknuto maticí.

Připojení dvou trubek

Pomocí výše popsaných zařízení pro trubky můžete snadno spojit HDPE trubku s polypropylenem.

• V prvním případě připevníte k trubce HDPE závitové upínací pouzdro a kombinovanou závitovou spojku s propylenovou trubkou. Na navíjení pásky FUM pro navíjení a zkroucení.
• Ve druhém případě propojíte dvě trubky s přírubami. Vložte pryžové těsnění mezi příruby pro utěsnění a utáhněte je šrouby.

Kombinované spojky

Pokud je spojení s kleštinou pro potrubí HDPE vše čisté, pak jsou kombinované spojky (tvarovky) pro polypropylenové trubky různé. Podívejme se na ně rychle:

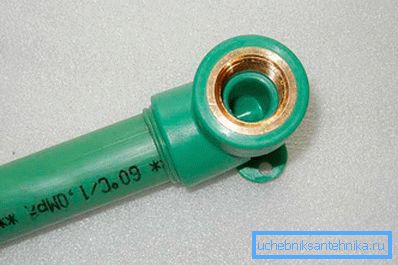

1. Vnitřní závitová spojka slouží k připojení potrubí s jiným typem trubek nebo nástrojů s vnějšími závity. Skládá se z polypropylenového polotovaru s kovovou spojkou stlačenou dovnitř, na níž je natažena nit.

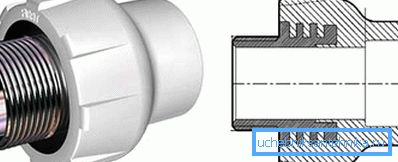

2. Spojení s vnějším závitem provádí stejné funkce jako výše uvedené. To se liší pouze tím, že do polypropylenového polotovaru je přitlačena kovová objímka s vnějším závitem.
3. Spojka s vnitřním závitem na klíč sestává z polypropylenového polotovaru, do něhož je stlačen kovový pouzdro, vyčnívající kovové okraje přes okraj polypropylenu. Tváře jsou navrženy pod otevřeným klíčem. Uvnitř obličeje je vyřezávaná. Je vhodné otočit takovou rukávu klíčem pro další závit. Také existují modely spojky s tvářemi na klíč.
4. Uzavírací spojka na klíč je stejná jako spojka popsaná v odstavci 3, ale má vnější závit.
5. Rozdělovací spojka s vnitřním závitem se skládá ze dvou kovových částí pod otevřeným klíčem. Kromě toho je jedna kovová část spojena s polypropylenovým polotovarem. Takové spojky jsou instalovány na místech, kde je nutné odpojit potrubí nebo vyjmout zařízení. Jiný název této spojky je americký. Dej to dvěma klíči.
6. Odpojitelná spojka s vnějším závitem je podobná předchozímu typu American. Jediný rozdíl je ve vnějším závitu namísto interní.
7. Spojka s uzávěrovou maticí sestává z polypropylenového polotovaru, do kterého je stlačena spojka s maticí. Je instalován stejným způsobem jako americký: v místech potřebného konektoru potrubí.

S těmito kombinovanými spojkami připájenými na polypropylenovou trubku je snadné se připojit k HDPE trubce, která má kleštinu s podobným závitem.

Pájecí PP armatury

Před připojením obou potrubí pomocí armatur musí být upevněny na potrubí. Montáž kleštiny na potrubí z HDPE jsme popsali výše. Nyní zvážit připojení polypropylenové trubky s armaturou.

Trubky z polypropylenových trubek jsou spojeny spájkováním se speciální páječkou. Na stojanu je instalována páječka s tryskami a ohřátá na 260 ° C^oC. Okraj potrubí je vyčištěn nečistotami, zkosený a odmaštěný spolu s vnitřkem spojky. Potrubí a armatury se současně nasazují na vyhřívané trysky. Po zahřátí se trubka vloží do sestavy rovnoměrně bez otáčení a nechá se vychladnout. Tím se dokončí proces pájení.

Po přečtení tohoto článku můžete snadno připojit polypropylenovou trubku s HDPE trubkou. Zde jsou všechny možné možnosti správného připojení. Tam jsou nadšenci, kteří tvrdí na stavebních fórech, že tyto dvě trubky mohou být připájeny pomocí spojky při různých teplotách. Ale věc je, že polypropylen a HDPE jsou vyrobeny z různých materiálů, mají různé teploty tavení, takže tento šev může prasknout nebo dokonce tát. Pokud se rozhodnete uložit a experimentovat, udělejte to na vlastní nebezpečí a riziko.

Video

Jedním z příkladů je, jak vyměnit část železné trubky polypropylenovou. Stejný princip lze použít pro připojení plastových trubek z různých materiálů:

Foto

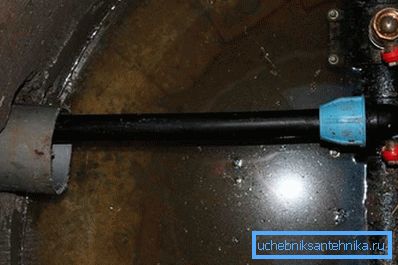

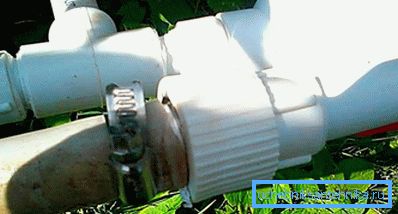

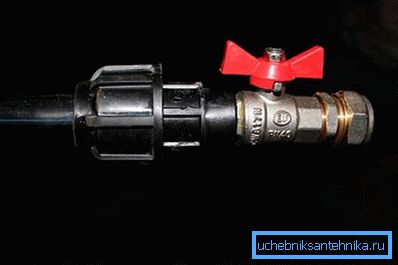

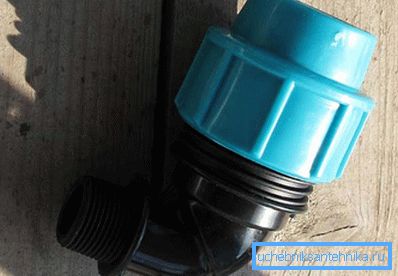

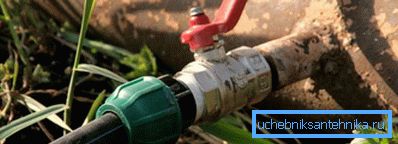

Na těchto fotografiích můžete vidět, jak můžete stále připojovat plastové trubky:
