Jak připojit polypropylenové trubky efektivním a moderním

Moderní metody umožňují pomocí prvků PP vytáhnout trvanlivé a spolehlivé inženýrské sítě, které nejsou vystaveny korozi. V tomto případě je důležité vědět, jak jsou připojeny polypropylenové trubky.

Mohou být namontovány pomocí závitových nebo svařovaných tvarovek.

Metody párování

Vysoce kvalitní párování PP trubek je nemožné bez zohlednění jejich tloušťky stěny.

Níže jsou výrobky s tenkými stěnami, které jsou spojeny závitovým kováním.

1. Trubky značky PN-10 pro přívod studené vody (provozní teplota + 20 °) nebo systémy "teplé podlahy" (až + 45 °).
2. Analogy PN-16 používané pro přívod studené vody se zvýšeným tlakem nebo v topných systémech s nízkým tlakem.

Svařování je nejlepší možnost v následujících případech.

1. Pokud jste se svým rukama spojili univerzální trubky značky PN-20. Tyto výrobky jsou schopny odolat teplotě pracovního prostředí + 80 °.
2. Pokud jsou potrubí zpevněná hliníkovými fóliemi spojeny PN-25. Tento výrobek je určen pro teplovodní a topné systémy. Udržuje teplotu vody nebo chladicí kapaliny v + 95 °.

Dávejte pozor! Polypropylenové trubky se snadno připojují, jsou tak populární. Je možné je připojit i bez speciální sanitární přípravy.

Dokování bez závitu

Plastové potrubí lze připojit bez pájení pomocí lisovacích tvarovek, lisovacích protějšků nebo nejnovějších belgických tlakových tvarovek, které jsou samy fixovány.

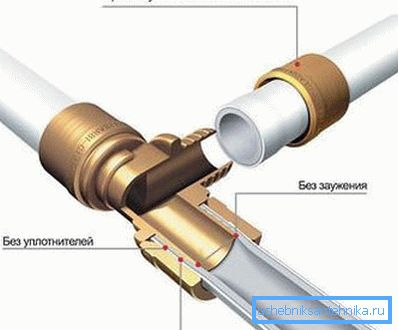

1. Krimpovací prvky vyžadují pouze dva klíče. Před připojením HDPE trubky s polypropylenovou trubkou je třeba poznamenat, že lisovací kování je spolehlivější. Vytváří zaručené těsné spojení. Při práci s nimi však potřebujete speciální nástroj.
2. Tlačítková montáž vyžaduje pouze kalibrátor a frézu.. Jsou vyrobeny z materiálu PVDF, který je šetrný k životnímu prostředí a odolný. Pro utěsnění prvků se používají EPDM kroužky, které jsou nejspolehlivější. Cena takových kování je poměrně vysoká, ale stojí za to.

Závitové spoje

Nejprve o tom, jak připojit potrubí z polypropylenu pomocí oddělitelných prvků.

Je nepravděpodobné, že by se vaše vlákna vytvarovaly ze svých PP trubek. Proto budete potřebovat závitové kování pro spárování. Pro zajištění těsnosti kloubů bude také potřeba teflonová páska a těsnění.

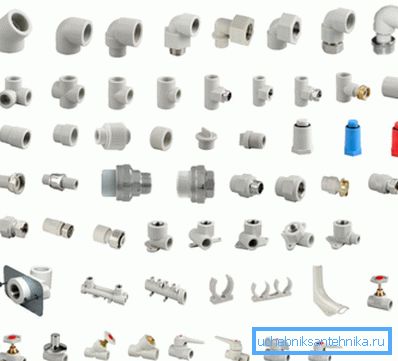

Typy závitových tvarovek

1. Spojky se stejným závitem na obou koncích.
2. 90 ° a 45 ° čtverců s maticí.
3. Trojité čtverce a odpaliště pro připojení trubek o stejném průměru. Mohou mít vnější nebo vnější závity.
4. Křížky
5. Stubs
6. Sedla pro rozvětvení sítě.
7. Kombinované spojky s vnějším a vnitřním závitem a maticemi.
8. Adaptéry s vnějším řezbářským nástrojem jako DG.
9. Kombinované čtverce o 90 ° s vnějším a vnějším závitem a matice.
10. Kombinované odpaliště se stejnou strukturou.
11. Čtverce pro upevnění vodovodních armatur.
12. Umyvadlové vodní zásuvky.
13. Kulové kohouty, šikmé (s "americkým") nebo přímým.

Pokyn říká, že je velmi jednoduché spojit potrubí s těmito prvky. Potřebujete pouze předem zabalit pásku a potom upevnit armaturu na trubku.

Dokovací prvky různých materiálů

Je trochu o tom, jak připojit kovovou trubku s polypropylenem.

1. K tomu potřebujete speciální adaptér. Jeden konec je určen k pájení plastovým prvkem a druhý je opatřen závitem pro spojení s kovovým protějškem.

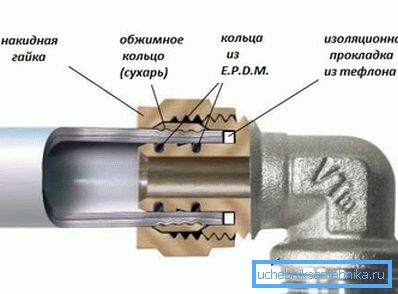

2. Použitý a skládací typ připojení. Tento takzvaný "americký" je kování s kovovou vložkou a uzávěrnou maticí nebo PP kování a maticí.

Dávejte pozor! Nejlepším řešením je použití prvků s poniklovanými mosaznými vložkami pro přechodové rozhraní s kovovými trubkami. Armatury by měly být přišroubovány dlouhým klíčem. U sanitárních zařízení by se neměly používat plastové závitové přechody.

Svařovaná metoda

Svařované páření all-in-one. Během fúze stran dvou prvků, jejich makromolekuly vzájemně pronikají do částí a spojují se s nimi. To znamená proces difúze.

Proto se takové svařování nazývá difúzní svařování.

1. U výrobků s průřezem menším než 63 mm se používá svařovací závit.
2. U analogů o průměru větším než 63 mm se používá svařovací typ.

Proces svařování objímky

Před připojením polyetylénových trubek nebo analogů PP je třeba připravit nástroje a materiály.

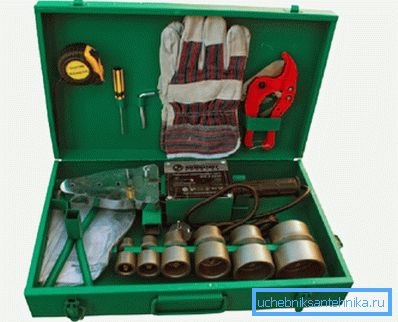

1. Páječka (žehlička) pro plastové výrobky, pila na kov nebo speciální fréza, páska a značkovač. Pokud jsou prvky vyztuženy, bude zapotřebí holicí strojek - zařízení pro odstraňování hliníkové fólie.
2. Samozřejmě budou potřeba samy potrubí a v případě potřeby i různé typy armatur.

Svařovací stroj obsahuje topný článek a sadu trysek pro trubky různých částí - od 16 milimetrů až po 63. Když se páječka zapne, indikátor začne fungovat. Jakmile se barva změní ze zelené na červenou, tryska se zahřeje na požadovanou teplotu +260 stupňů. Stává se to za 10/15 minut.

Dávejte pozor! Všechna práce se nejlépe provádí uvnitř. V každém případě s negativní okolní teplotou nemůže být potrubí svařováno.

Stručně, proces vypadá takto.

1. Vložte značku potrubí. Nezapomeňte na hloubku zásuvky a přidejte do ní 2 mm.
2. Odřízněte potřebné kusy trubek. Udělejte to striktně v pravém úhlu.
3. Namontujte připojovací strany prvků na vyhřívanou trysku svařovacího stroje.

1. Počkejte, až se ohřívá potrubí a armatura.
2. Vyjměte položky.
3. Připojte díly a pevně je přitlačte.

Připojení potrubí velkého průměru

Tažné svařování se používá k připojení plastových trubek s velkým průměrem a tloušťkou stěny (4 mm nebo více): kanalizace nebo hlavní vodovodní potrubí.

Pro tento způsob svařování nejsou ve většině případů potřebné kování.

1. Nejprve jsou svařované strany tvářené, na jejich úplnou paralelnost.
2. Trubky se vkládají do svářečky.
3. Dále jsou spojeny, zatímco přesnost práce je řízena centrovacím zařízením.
4. Během práce nezapomeňte větrat místnosti, protože plastové kouří, vydávají oxid uhličitý a vodní páru.

Níže je uveden seznam vlastností svařování.

Závěr

Když jste zjistili, jak správně připojit potrubí PP, můžete velmi rychle sestavit vysoce kvalitní instalatérské, topení nebo kanalizační systém doma.

Video v tomto článku vám řekne více o svém tématu.
