Jak připojit měděné trubky

I přes vývoj technologií a popularitu použití polymerů se kov úspěšně používá při výrobě potrubí pro zásobování vodou a vytápění. Pro tyto účely se běžně používají ocel, mosaz a měď. Ten má vynikající odolnost proti korozi, mechanickou pevnost a odolnost proti vysokým teplotám a tlakům. Proto i přes vysoké náklady na tento materiál je jeho použití zcela opodstatněné.

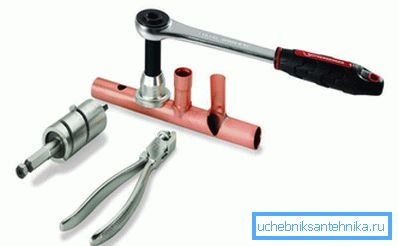

Před připojením měděných trubek je nutné se rozhodnout, zda to provedete s pájením nebo bez ní.

Pájecí připojení

Jednou z prvních možností je zvážit připojení trubek pájením. Mělo by být ihned poznamenáno, že existují dva způsoby pájení měděných trubek - jedná se o metodu s nízkou teplotou a vysokou teplotou. Jak je snadné odhadnout, rozdíl mezi nimi spočívá v teplotě, při které dochází k pájení. Při nízkých teplotách se prvky ohřívají na 300 ° C a používají se pájky s nízkou teplotou tání. Pájení s vysokou teplotou se používá k instalaci systémů, které zažívají významné zatížení, například v průmyslu, je použití této techniky pro soukromé účely nepraktické.

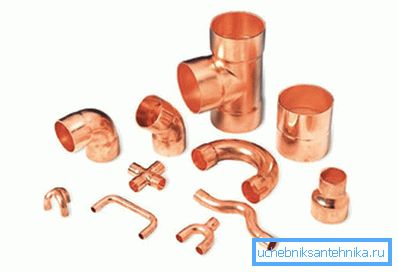

Při připojování měděných trubek spájkováním se zpravidla používají spojovací prvky, zvané armatury, pájky na bázi cínu a tavidla. Proces spojování potrubí je následující.

• Nejdříve je třeba potrubí požadované velikosti vyříznout. V takovém případě je nutné dbát na to, abyste si uvědomili velikost samotné armatury.
• Konce potrubí, které mají být připojeny, musí být pečlivě zkontrolovány na přítomnost různých závad, jako jsou praskliny, štěpky nebo otřepy. Jejich přítomnost je nepřijatelná, protože může ovlivnit těsnost spojení, proto v případě zjištění musí být odstraněny všechny závady.
• Pokud jsou konce potrubí v pořádku, můžete pokračovat do připojení. Je třeba poznamenat, že existuje několik možností připojení, např. Je třeba připojit více než dvě trubky nebo trubky různých průměrů, proto by měly být vybrány kování, které odpovídají účelu.
• Konec trubky a vnitřní část spojovacího prvku se zpracovává pomocí tavidla - speciální směsi, která působí jako odmašťovač a připravuje povrch pro silnější spojení.

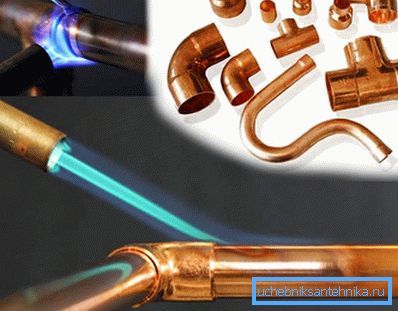

• Poté se konec potrubí vloží do armatury a zahřeje se. Kování je zvoleno tak, aby jeho průměr byl o 1-1,5 mm větší než průměr trubky. Trubky jsou ohřívány plynovým hořákem. Prostor mezi připojenými prvky je vyplněn tavnou pájkou. Moderní trh nabízí celou řadu připravených hotových spáru, takže by s tím neměly být žádné problémy.
• Po pájce je rovnoměrně rozloženo po celém obvodu, díly, které mají být spojeny, by měly být ponechány, dokud pájka úplně neztuhne, čímž vznikne pevné spojení.
• Posledním krokem by mělo být zkontrolovat připojení, tj. Musí být spuštěna voda. Tak bude provedena nejen kontrola, ale také odstranění zbytků toku, které mohou zůstat na vnitřním povrchu potrubí, což je nežádoucí, protože může způsobit korozi.

Spárová spojka

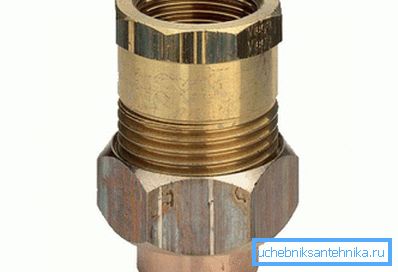

Dále je třeba poznamenat, že navzdory skutečnosti, že spojování měděných trubek spájkováním je ve většině případů nejspolehlivější a nejvhodnější, existují chvíle, kdy není možné pájení, a v takových případech se můžete obrátit na spoje bez použití speciálního kování. Princip jejich provozu je založen na upínacím efektu, který je výsledkem připojení závitu. Proces připojení je následující.

• Za prvé, montáž, která se obvykle skládá ze dvou částí, musí být rozebrána.
• Jedna z částí je umístěna na trubce. Konkrétněji se naklání matice a upínací kroužek.
• Poté se potrubí vloží do spojovacího kování a matice se utahuje podél závitu.

Na takové kování je zpravidla připevněno kování, v souladu s nímž musí být provedena veškerá práce.

Tip! Připojení potrubí tímto způsobem není dostatečně spolehlivé, takže i ty nejmenší zkreslení spojení a porušení technologie jsou nepřijatelné. Aby bylo dosaženo větší těsnosti závitového spojení, může být utěsněno speciálními závity a je nepřijatelné, aby se přebytečné množství dostalo dovnitř trubky, protože to může bránit volnému průchodu vody.

Bez ohledu na zvolený způsob připojení je třeba provést následující řadu obecných pravidel:

• Pro připojení musí být použito potrubí ze stejného kovu. Pokud potřebujete připojit měděnou trubku k jinému, musíte zvolit vhodnou metodu. Například pájení není vhodné pro připojení měděných a PVC trubek.
• Pokud se má připojit měděné a ocelové trubky, musí být ocel před mědí.
• Buďte opatrní při utahování závitových přípojek, zejména při použití tenkostěnných trubek.
• Aby nedošlo k záměně s množstvím pájky, měla by se délka drátu rovnat obvodu trubky.
• Pro vytápění potrubí je nejlepší použít speciální hořák. Použití konvenčního ventilátoru je v zásadě přípustné, ale hrozí nebezpečí přehřátí spojení, což komplikuje práci.
• Měděné trubky jsou poněkud nákladné z materiálového hlediska, proto před zahájením práce je vhodné provést předběžné výpočty množství materiálu. Nemělo by být zapomenuto, že spojovací prvky mají také určité rozměry, které je třeba vzít v úvahu.

Závěrem je třeba říci, že připojení měděných trubek není z technického hlediska příliš obtížné, ale poprvé mohou existovat určité potíže. Abyste měli co nejúplnější obraz o procesu, můžete se poradit s odborníky nebo alespoň sledovat video o tomto tématu.

Video

Toto video zobrazuje proces pájení měděných trubek.
