Jak připojit hdpe potrubí pomocí jeřábu
Bez výjimky jsou všechny potrubí, ať už instalace nebo topení, namontovány pomocí instalace ventilů. Jeřáb je nutné odpojit oddělený úsek potrubí od hlavní linky.

Existuje mnoho typů jeřábů, které se liší v jejich zařízení a principu provozu. Mnoho modelů je určeno pro určité potrubí. V tomto článku se podíváme na typy ventilů a tvarovek, naučíme se připojit potrubí HDPE k jeřábu a jaké typy ventilů se používají při instalaci potrubí.
Jeřáby pro potrubí PND

Pro trubky HDPE se používají speciální jeřáby, které se vyznačují snadnou instalací. Výběr modelu jeřábu závisí na druhu látky potrubím, jeho průměru, umístění a způsobu instalace. Některé modely jsou vybrány pro návrh potrubí. Ventil je instalován na přípojce potrubí pro nastavení průtoku, stejně jako jeho překrytí. V klempířském systému se používá kulový kohout. Jeho využití je možné v plynárenském průmyslu. Kulové ventily mají nejen vnější rozdíly (u teplovodních ventilů jsou barvy červené), ale také se liší v složení materiálu, z něhož jsou vyrobeny. Pokud uvážíme konstrukci jeřábu, můžeme rozlišovat tři typy: kontrolní bod, roh a vícestupňový.

Konstrukce jeřábů pro polyetylénové trubky je různorodá a závisí na hnacím mechanismu:
- Konstrukce kulového kohoutu s ručním ovládáním je instalována na potrubí s trubkami o malém průměru. Pracuje ručním otočením rukojeti, takže musí být vždy volně přístupné. Takové kohouty jsou instalovány na domácích potrubích, například v domovní instalaci.
- Dobře osvědčené v práci jeřábů vybavených převodovkou. Provoz tohoto mechanismu zajišťuje rotaci jeřábu s nejmenším úsilím. Díky převodovce je tělo jeřábu kompaktní.
- U velkých potrubí s průměrem potrubí nad 150 mm jsou ventily instalovány nejen mechanicky, ale také s automatickými pohony. Pro jejich ovládání se používají tři typy mechanismů: pneumatické, hydraulické nebo elektrické. Ovládání jeřábového mechanismu je prováděno z velké vzdálenosti, nebo jsou obecně automatizované a pracují s nainstalovanými snímači. Například přítomnost snímače teploty na automatizaci umožňuje nastavit polohu jeřábového mechanismu v závislosti na teplotě bez zásahu člověka.
Instalace jeřábů

Připojení kulového kohoutu s trubkovým PND provedené různými způsoby. Podívejme se na ně v pořadí:
- Nejjednodušší a nejhermetický typ instalace je dosaženo tupým svařováním. Spojení potrubí s jeřábem je však dosaženo z jednoho kusu a pokud je to nutné, jeho demontáž, ventil bude muset být odhozen. Opakujte to již není možné.

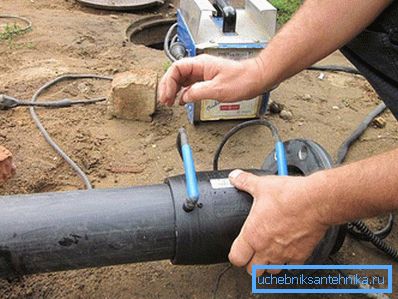

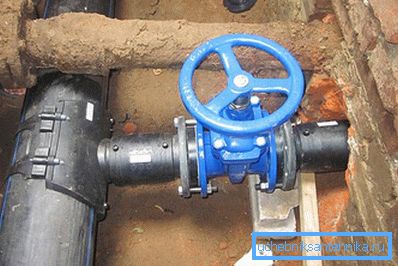

- Přírubové připojení se provádí svařením na trubkové pouzdro z HDPE s kovovými přírubami uzávěru. Přírubová příruba je spojena s přírubou jeřábu šroubovým spojem a gumové těsnění je umístěno mezi nimi. Přírubový ventil je určen pro dvě otočné polohy a jeho tělo je odlito z litiny nebo nerezové oceli. Některé modely mají skládací obal, který se skládá ze dvou částí. Takové skládací modely jeřábů lze opravit. Jeřáb je instalován na HDPE trubkách o velkém průměru.

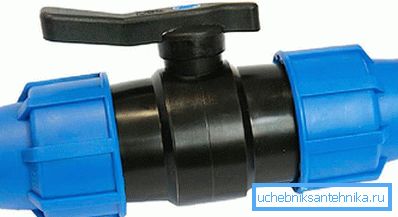

- V plynovodech, topných systémech a vodovodních potrubích s průměrem potrubí do 45 mm se používají ventily se spojkou. Takové spojení je také považováno za jednoduché a snadné použití.

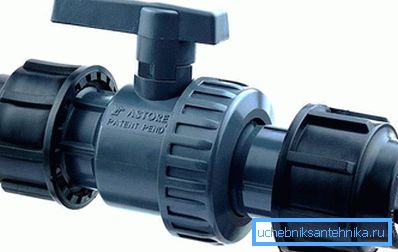

- Jeřáby s opakovaně použitelnými kování jsou upevněny maticemi a vsuvkami. U těsnění namontujte těsnění na křižovatce.
- Kombinovaný způsob montáže jeřábu zahrnuje přírubové spojení a tupé svařování.
Svařování potrubí HDPE s jeřábem

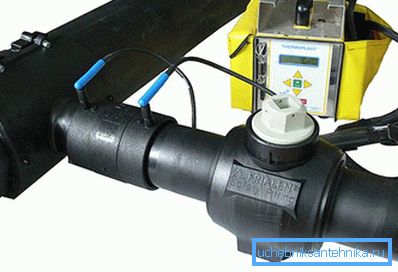

Nejběžnějším způsobem spojování HDPE trubek s kulovým ventilem je tupé svařování. Provádí se speciální instalací, ve které jsou upevněny oba okraje svařovaných polotovarů. Svařovaný povrch je vyčištěn od nečistot a odmaštěn. Ohřívací prvek ohřívá polyetylénové hrany potrubí a kohoutek do viskózního stavu a mechanizmem zařízení jsou stlačeny dohromady. Svařený spoj se nechá vychladnout. Správně svařovaný spoj by měl mít rovný švů stejné výšky.
Nevýhody jeřábů pro potrubí z HDPE

Hlavní nevýhodou je omezený průměr modelu. Při nárůstu průměru potrubí je velmi obtížné najít jeřáb o požadované velikosti. Plastové kulové kohouty mají vyšší náklady než jejich protějšky, ale jejich kvalita práce odůvodňuje jejich náklady.
Tip! Při častém používání ventilu s neúplným uzávěrem, např. Pro nastavení, se zablokovací kulička deformuje a dochází k odtlaku.
Navzdory těmto nedostatkům však kulové ventily pro potrubí HDPE vytvářejí vhodné podmínky pro provoz potrubí. A správná instalace zajistí spolehlivé spojení s potrubím.
Video
V tomto videu můžete vidět, jak připojit potrubí HDPE pomocí spojky, ohyby, odpaliště, a jak připojit potrubí k kulovému ventilu nebo vytvořit přírubové spojení s kovovým ventilem:
Jedná se o animované video o sedle pro potápění do HDPE potrubí pod tlakem:
