Jak připojit dvě trubky o stejném průměru: skutečné způsoby

23-10-2018
Trubky

V tomto článku se podíváme na pokyny pro připojení jednorozměrných trubek z různých materiálů. Téma článku je zajímavé, protože na trhu existuje řada různých trubek, které se navzájem liší nejen provozními a technickými vlastnostmi, ale také různými způsoby připojení do jediného systému.

Ale před zvážením funkcí instalace zvážit, jaké druhy instalatérských příslušenství lze zakoupit.

Obrázek znázorňuje závitové připojení topných trubek vyrobených spojkou

Klasifikace

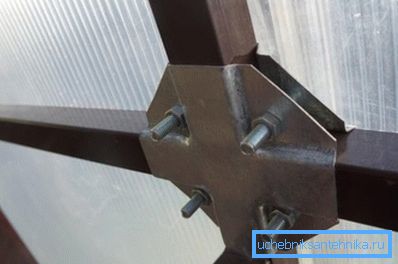

Sklopné připojení profilových trubek pomocí šroubů při stavbě skleníku

Všechny vodní potrubí podle výrobních materiálů používaných při jejich výrobě jsou rozděleny do následujících kategorií:

  • kovové modifikace;
  • modifikace polymerů;
  • výrobky z laminátu na bázi kovu.

Důležité: Každá z těchto úprav je na trhu představována širokou škálou výrobků, které se vyznačují jedním nebo jiným způsobem připojení. Při plánování instalace vodovodního systému ve vašem bytě nebo venkovském domě je tedy nutné zvolit materiály a způsoby připojení s maximální odpovědností, protože na tom závisí především cena, trvanlivost a vzhled hotového systému.

Zvažte, jak je připojení mixéru k potrubí prováděno nezávisle.

Kovové potrubí

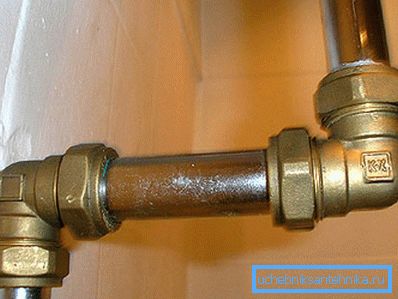

Závitové připojení na ocelový přívod vody

V procesu montáže kovových (litinových, ocelových a měděných) vodovodních a topných systémů se používají závitové a svařované spoje.

Podrobně zvažte každou z těchto metod:

  1. Závitová instalace, která je mimo jiné spojením amerických trubek, je technologie, která umožňuje sestavit vodovodní potrubí z prvků s identickým průměrem průřezu.

Za tímto účelem je na konci obou trubek řezán závit, na kterém je navinut speciální kovový spoj - spojka -. Prostřednictvím speciálního kování můžete sestavit jak rovné, tak i zakřivené vodovodní a topné systémy.

Montáž použitá na takových konstrukcích má vnitřní závit, zatímco na trubkách je řez vnější závit. Pokud jsou kování pro instalaci zakoupeny s již vyříznutými nitěmi, bude nutné je vyřezávat na spojované prvky pomocí vlastních rukou pomocí matric.

Mezi výhody této technologie patří síla a trvanlivost konečného výsledku. Kromě toho lze v případě potřeby rozvinout závitovou armaturu a celá konstrukce lze demontovat, aby se zajistila porucha nebo opětovná úprava.

Důležité: Vlákno a armatury platí zpravidla standardně. Pokud se však zahraniční příslušenství nakupuje od méně známých značek, musíte se ujistit, že produkt splní metrický typ podprocesu.

  1. Instalace instalačních systémů pomocí svařování je zřídka používána. Hlavní nevýhodou svařovaného spoje je neschopnost to provést sami, protože odborná svářečka se speciálními zařízeními a zkušenostmi s používáním tohoto zařízení dokáže tuto práci zvládnout.

Následující typy svařovaných spojů se používají pro instalaci dvou jednorozměrných trubek:

  • příčný kloub (bez otvoru nebo s vnitřním vývrtem) s podložním kroužkem;
  • podélný tupý spoj (bez zkosení nebo se zkosením) s jednostranným švem;
  • příčník s jednostranným švem;
  • unilaterální úhlový;
  • oboustranný roh;
  • překrývající se zvon

Těsnicí kloub je nejběžnější, protože konečný výsledek je charakterizován vysokou pevností za předpokladu, že spojované prvky jsou správně vycentrované.

Je-li sestaven systém přívodu vody s vnitřním průměrem do 500 mm, je svařena jednostranná spojka a její pevnost postačuje. Je-li průměr větší, kořen švu se svařuje uvnitř, což vede ke zvýšení síly kloubu.

Svazek je považován za optimální typ připojení pro instalaci průmyslového zásobování vodou, ale zřídka se používá v každodenním životě kvůli vysokým nákladům na hotovou verzi a omezeným podmínkám použití svářečky.

Pájení měděných komponent je technologie používaná při montáži prvotřídních vodovodních systémů.

Princip instalace je následující:

  • konce spojených prvků jsou vyčištěny a pokryty pájkou;
  • vnitřní povrch armatury je vyčištěn a pájen;
  • potrubí je vloženo do armatury a ohříváno hořákem;
  • poté, co se pájka ochladí, se ukáže silné a trvanlivé spojování dokování.

Druhy polymerních výrobků

Diagram je fázové připojení vlnitých trubek.

Pokud je otázkou, jak připojit HDPE trubku, pak je v tomto případě instalace mnohem jednodušší než montáž kovového vodovodního systému. Na plast není natažena žádná nit a instalace se provádí dvěma způsoby: pájením nebo použitím kování.

  1. Připojení potrubí z HDPE pomocí kování je velmi populární při montáži vodovodních a kanalizačních systémů. Důležitost metody není překvapující, protože kování bez ohledu na modifikaci může instalovat i nový instalatér.

Armatury jsou v souladu s konstrukčními vlastnostmi rozděleny do následujících kategorií:

  • Modifikace krimpování - jednoduché a přitom efektivní a všestranné použití montážního příslušenství. Pro instalaci se používají speciální kleště, které umožňují rovnoměrnou distribuci aplikované síly po celém obvodu kompresní manžety.
  • Lisovací armatury - se vyznačují největší spolehlivostí, protože zaručují úplnou netesnost.

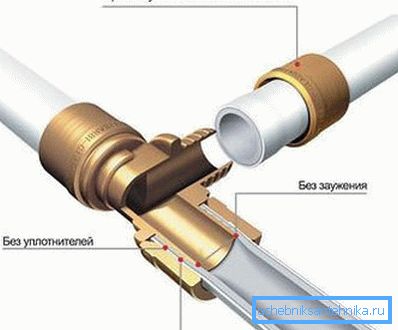

Na obrázku je znázorněno připojení PVC trubek pomocí klempířských tvarovek

Instalace se provádí pomocí speciálního přístroje. Tyto armatury jsou instalovány především pro instalaci potrubí a následné zabudování do stěny nebo podlahového potěru.

  • Tlakové armatury - je to optimální řešení, pokud je zapotřebí snadné instalace. Připojovací prvky se používají tak, že během provozu je možné demontovat konstrukci.
  1. Svařované připojení propylenových trubek pomocí speciálního zařízení se provádí napříč nebo pomocí plastových tvarovek.

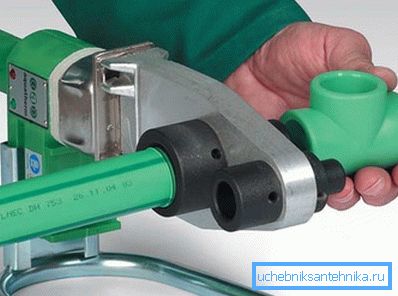

V foto svařování pomocí ruční páječky.

Svařování na tupo je důležité při instalaci vodovodních a kanalizačních systémů o velkém průměru. Pro jiný typ svařování se používá elektrofúzní spojka nebo speciální armatury.

V obou případech se spojovací povrchy roztaví, a jak se plast zchladí, vytvoří spolehlivý, téměř monolitický spoj.

Montáž kovových plastů

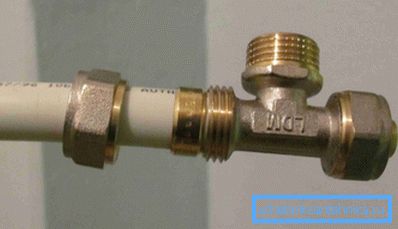

Montáž kleštiny s maticí

Spojování kovových plastových trubek se provádí pomocí následujících spojovacích prvků:

  • Montážní kování pro kleštinu - v procesu instalace je do otvoru vložena stopka, utažená kleština a pevná matice. Dřík spojovacího prvku je opatřen pryžovými těsnicími kroužky, které jsou stlačeny stlačovacím potrubím a zajišťují požadovanou úroveň těsnosti.
  • Pevné lisovací kování je jednorázové dokovací příslušenství. Upevňovací stopka vybavená těsnicími kroužky je zasunuta do potrubí až na doraz. Poté pomocí speciálních kleští se olepuje pružná manžeta, která zajišťuje funkci matice.

Závěr

Nyní víte, jak připojit PVC trubky nebo jejich kovové protějšky. Získané informace lze uplatnit v praxi, výběrem trubek a spojovacích prvků, které nahrazují instalaci v bytě nebo venkovském domku.

Další užitečné informace lze nalézt sledováním videa v tomto článku.
