Jak ohýbat trubku sami: praktické tipy a triky

V tomto článku budeme hovořit o tom, jak a kde ohýbat potrubí tak, aby nedocházelo k prasknutí a dlouho bylo plně využíváno. Téma článku je relevantní, protože dnes je na trhu široká škála trubek z různých materiálů.

Některé materiály vydrží deformace a následně nejsou v ohybu, zatímco jiné materiály nejsou určeny pro takové zatížení. Ale téměř všechen kov potřebný pro výstavbu potrubí může být ohýbán vlastními rukama pomocí speciálních nástrojů.

Co může být ohnuto a co ne

Mnoho krajanů se ptá, zda mohou být polypropylenové trubky ohnuty a jak to správně dělat (viz také článek Shell for pipes: studujeme vlastnosti a instalační technologii).

Zvažte, jaké materiály podléhají mechanické deformaci, aniž by byla dotčena následná operace a které nejsou.

• Můžete ohýbat téměř všechny kovy, včetně hliníkových, měděných a ocelových trubek různých průměrů. Je obtížnější změnit konfiguraci výrobků z nerezavějící oceli a podobných tvrdých slitin.

Pro správnou deformaci všech kovů bez výjimky je potřeba speciální stroj pro ohýbání trubek. Použití speciálního stroje nejen zajistí optimální kvalitu ohybu, ale také vám umožní dokončit úkol s minimální fyzickou námahou.

Důležité: Bez speciálního stroje můžete udělat změnu tvaru kovu. Výrobky vyrobené z tohoto materiálu se ručně snadno deformují, ale aby se průřez v oblasti oblouku udržoval neustále kruhový, použije se speciální pružina.

• Neohýbejte trubky z různých polymerních materiálů, které nejsou vyztuženy kovovou vrstvou.

Některé instalatéry z ekonomiky armatur předhřívají polypropylen s průmyslovou sušičkou a ohýbají se do požadovaného tvaru. Není to vhodné, protože v důsledku deformace v kombinaci s vytápěním bude ohýbaná plastová trubka mít nerovnoměrnou tloušťku stěny na vnějším a vnitřním poloměru.

Výsledkem bude krátkodobý provoz přiváděného vodovodu, protože pod tlakem kapalného média se časem objeví trhliny v tenké stěně.

Důležité: Někteří výrobci polypropylenu, jako je Ekoplastik, umožňují deformaci trubek při ohřátí horkým vzduchem, při zohlednění minimálního poloměru ohybu rovného 8 průměrů trubek. Proto předtím, než rozhodnete o významu ohýbacích prací, seznámíte se s doporučeními výrobce, uvedenými v pokynech.

Vyberte správný nástroj

Pružina - účinný nástroj pro práci s kovem. Prameny na trhu jsou dvou typů: vnější a vnitřní. Jak tento, tak i jiný typ nástroje se vyznačují rozumnou cenou. Nástroj musí být vybrán v souladu s vnějším nebo vnitřním průměrem potrubí.

Uchycení je vyrobeno z leštěné oceli. Hladký povrch cívky umožňuje odstranit pružinu z ohnutého potrubí. Použití pružiny umožňuje stejný průměr průřezu v celém přehledu.

Ohýbač trubek je široká škála strojů nebo zařízení určených k deformaci kovu, s přihlédnutím k požadovanému úhlu a poloměru ohybu. Zařízení se aktivně využívají při stavbě potrubí pro různé účely různých konfigurací a velikostí.

Klasifikace ohýbačů trubek

Všechny moderní ohýbačky potrubí splňují následující požadavky:

• možnost ohýbání pod úhlem až 180 stupňů;
• schopnost pracovat s trubkami z různých materiálů, včetně hliníku, mědi, oceli a polymerních kompozic.

Takové zařízení v souladu s typem použitého pohonu je rozděleno do následujících kategorií:

• Ruční úpravy, Obvykle se používají pro práci s potrubí malého průměru. Přístroj je poháněn límcem, na který je aplikována značná svalová síla.
• Hydraulické úpravy - Toto je nejlepší volba pro práci s trubkami, jejichž průměr nepřesahuje 3 palce. Provoz hydraulických zařízení umožňuje práci s potrubí bez nadměrné fyzické námahy. Mobilní a stacionární hydraulické ohýbačky trubek jsou na trhu.
• Elektromechanické modifikace které jsou na trhu představovány univerzálními zařízeními navrženými pro vysoce přesné ohyby. Hlavní výhodou takových ohýbačů trubek je schopnost pracovat s tenkostěnnými kovy bez nebezpečí poškození.

Podle způsobu ohýbání a konfigurace pracovní části může být nástroj:

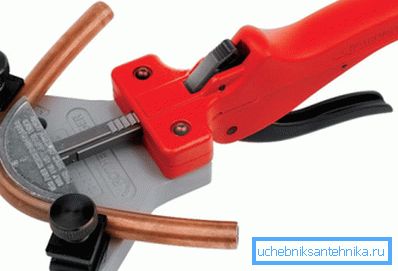

• Kuše, kde jako deformační prvek je použita vyměnitelná kovová vodící forma, která je zvolena pro určitý průměr trubek.

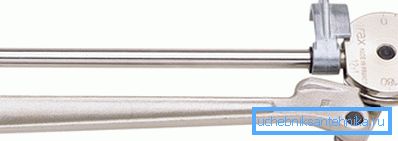

• Segmentální, kde je kov vytažen zvláštním segmentem, který obklopuje trubku kolem něj.

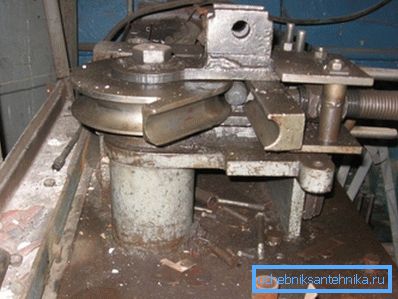

• Dornov, kde se provádí práce s válcovaným kovem jak z vnější, tak zevnitř potrubí. Tato funkce umožňuje použít zařízení ke změně konfigurace tenkostěnných trubek, aniž by hrozilo přetržení kovu nebo vytváření záhybů na vnitřním průměru.

Technologie ohýbání trubek

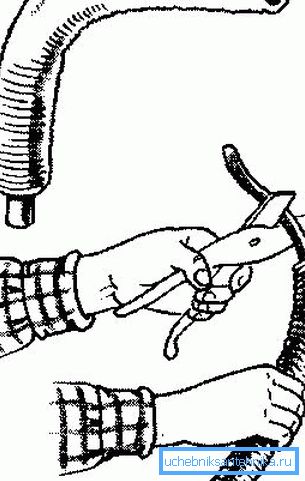

Pokyny pro změnu konfigurace trubek pomocí vnější pružiny jsou následující:

• Pružina je umístěna na kov-plastové trubce v místě údajného ohybu;
• Poté je potrubí zachyceno oběma rukama ve vzdálenosti 20 cm od pružiny a ohýbáno, dokud se nedosáhne požadovaného úhlu;
• Po dosažení požadovaného úhlu se pružina otáčí kolem své osy a je vyjmuta.

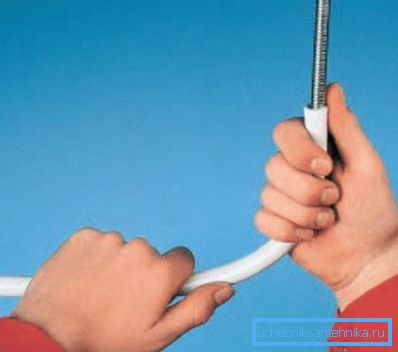

Použití vnitřní pružiny je odlišné v tom, že zařízení je vloženo z okraje trubky, kde může být vytaženo.

Ohnutý konec potrubí lze získat pomocí ohýbače trubek. V takovém případě je zařízení podle jeho modifikace nastaveno na požadované parametry. Pak se potrubí vloží do mezery pro příjem a zařízení je poháněno jedním nebo druhým pohonem.

Závěr

Ohýbané potrubí podle GOST je integrálním atributem konstrukce potrubí pro různé účely. Proto je tak důležité zvolit technologii a vhodný nástroj, pomocí něhož bude možné zajistit vysokou kvalitu ohybu a nepoškozování stěn potrubí.
