Jak ohýbat profilovou trubku: 4 způsoby a několik triků

11-10-2018
Trubky

V průběhu práce (obvykle úplně neočekávaně) může vzniknout otázka - jak ohýbat profilovou trubku doma? K dnešnímu dni existuje několik poměrně účinných metod, a pokud máte určitou obratnost, můžete se s tímto úkolem vyrovnat, aniž byste se obrátili na odbornou dílnu.

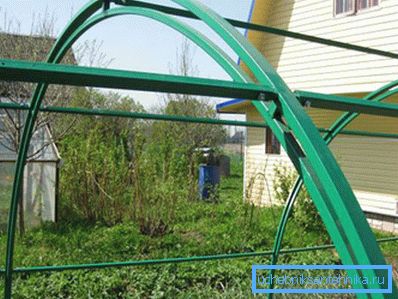

Podobné díly můžete vyrobit sami

Metoda 1. Použití ohýbacích strojů

Když hovoříme o ohýbání tvarovaných trubek, často se jedná o vytvoření určitého poloměru z polotovaru. Čím větší je tento poloměr, tím snadnější je náš úkol, protože vnitřní dutina bude tímto způsobem podrobena menším deformacím (viz také článek Protective Asmol-Polymer Tape for Tubes).

Dávejte pozor! Zakřivené kulaté a tvarované trubky v pravém úhlu nebudou fungovat: lom je téměř zaručena. Za tímto účelem obvykle používají buď svařované spoje nebo speciální adaptéry, které umožňují spojení dvou samostatných segmentů.

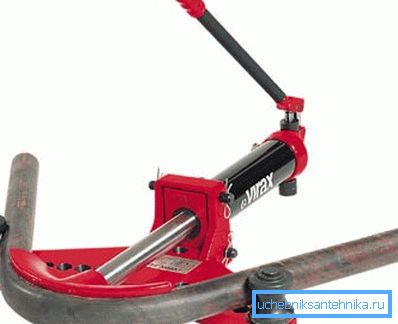

Ruční stroj pro zpracování profilů a kulatých předlitků

Pokud je potřeba vyrábět oblouky poměrně pravidelně, měli byste si zakoupit stroj pro ruční nebo stacionární válcování. Jedná se o zařízení s několika válci, které působí na obrobek, což mu dává požadovaný tvar.

Pokyny pro práci na ohýbači trubek jsou poměrně jednoduché:

  • Podrobnosti o požadované velikosti jsou položeny v přístroji a upnuty v držácích.
  • Zapněte elektromotor nebo začněte otáčet rukojetí.
  • Pracovní válečky pohybují osou potrubí ve směru ohybu a současně protahují jednu ze stěn.
  • Na opačné stěně působí ohybná šablona, ​​která dává vzorku požadovaný tvar.
  • Pro snížení deformace vnitřní dutiny se často používá hydraulická stabilizace: hrany části jsou uzavřeny zátkami a kapalina je čerpána dovnitř pod malým tlakem.

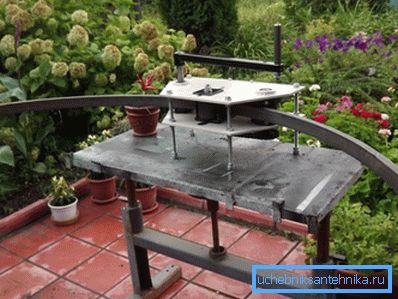

Stacionární ohýbač trubek

Pro zlepšení efektivity všech operací je nutné dodržovat tato pravidla:

  • Čím pomaleji zpracováváme, tím menší je riziko zúžení nebo nekontrolované deformace součástí.
  • Během práce byste měli vzít v úvahu omezení týkající se tloušťky stěny a části potrubí, které jsou relevantní pro váš model stroje.
  • Tlusté trubky se po předehřevu lépe ohýbají v továrně: zvyšováním tažnosti kovu se zvyšuje kvalita zpracování.

Cena domácích spotřebičů tohoto typu začíná od cca 100 USD. Proto se s ní můžete obrátit na malé množství dílů, můžete si je nechat několik dní pronajmout nebo využít služeb dílny.

Lidové prostředky

Metoda 2. Řezání a svařování

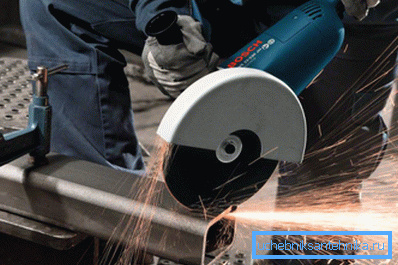

Více řezů usnadňuje.

Stroj na ohýbání trubek však není vždy po ruce. To je důvod, proč by se jakýkoli mistr měl předem naučit, jak ohýbat profilovou trubku doma pomocí běžnějších nástrojů.

Pokud celistvost vnitřní dutiny pro nás není kritická, můžete použít úhlové brusky a svařovací stroje:

  • Označujeme část, která zvýrazní sekci, podél které bude čára ohybu běžet.
  • Zevnitř, pomocí brusky s řezným kotoučem, děláme několik řezů nejméně 3/4 průřezu.
  • Při držení konců části tvoříme ohyb.

Tip! pokud je to nutné, přebytečný kov stříhne stejnou brusku.

  • Namontujte obrobek do šablony a svařte okraje řezů.
  • Po ochlazení kovu změníme brusný kotouč na brusný kotouč a vyleštěme upravený povrch.

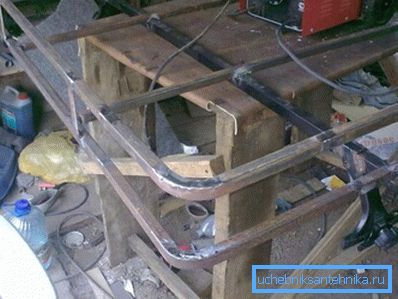

Obloukové svařování a leštění

Metoda 3. Vnitřní pružina

Pokud je zachování integrity stěn zásadní, pak pro splnění úkolu před námi musíte vytvořit speciální pružinu se svými vlastními rukama:

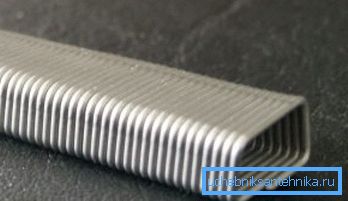

Fotografie čtvercové pružiny s hustým vinutím
  • Vzali jsme ocelový drát o průměru 4 mm. Čím silnější jsou stěny potrubí, tím silnější by měl být vodič.
  • Pomocí ocelového bloku s plným tělesem natáhneme čtvercovou pružinu. Velikost strany čtverce je zvolena tak, aby výsledná struktura snadno procházela do vnitřní dutiny trubky.
  • Umístěte pružinu v oblasti ohýbání a potom ho ohřejte pomocí hořáku.
  • Pomocí šablony nebo kulatého kotouče vhodného průměru tvoříme oblouk. Současně vnitřní pružina chrání část před zlomeninami a zachovává profil.

Tato technika je docela časově náročná, protože výroba pramenů trvá hodně času a úsilí. Na druhé straně může být elastická vložka použita opakovaně, takže popsaná metoda je vhodná pro práci ve velkém měřítku.

Metoda 4. Plnění pískem nebo vodou

Pokud po ruce není vhodný ocelový drát a potřeba vyrobit oblouk z trubkového polotovaru je docela akutní, měli byste použít jednu z technik, které zahrnují vnitřní plnění.

Tekutina může být použita jako plnivo:

  • Před ohýbáním profilového potrubí z mědi s tenkými stěnami (někdy se používají i v topných systémech) vyplňujeme dutinu vodou a těsně uzavírajeme oba konce.
  • Po nalévání produkt vyjmete za studena nebo jej vložíme do mrazničky. Počkáme, až voda úplně zmrzne.
  • Pomocí prázdného nebo šablony vytvoříme ohyb potrubí, po kterém vytáhneme zátky a vypustíme vodu.

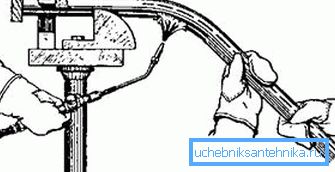

Zpracování obrobku při zahřívání

V teplé sezóně, stejně jako při zpracování hrubostenných polotovarů, nahrazujeme vodu pískem:

  • Zlikvidujte materiál, odstraňte veškeré znečištění a důkladně vyhořejte.
  • Propojíme jeden okraj polotovaru s dřevěnou zátkou.
  • Nalijeme do dutiny suchý písek a důkladně jej zhutíme poklepáním na zem nebo na pracovní stůl.
  • Namontujte korku na druhý konec dílu a proveďte ohýbání. Pokud nebudete spěchat, písek díky udržování vnitřního tlaku nedovolí vznik vnitřní zlomeniny.

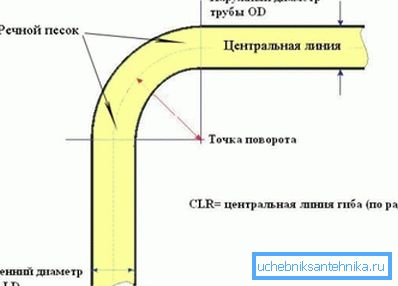

Gib schéma

Závěr

Pokud budete alespoň pravidelně pracovat s kovem, musíte si uvědomit, jak ohýbat profilovou trubku bez ohýbače trubek. Samozřejmě, že všechny popsané metody nebudou schopny plně nahradit vysoce kvalitní profesionální vybavení, ale v kritické situaci se mohou dostat k záchraně, což umožní co nejrychlejší vyřešení problému (viz také článek Deflektor na trubce - co to je a proč je potřeba).

Pokud se chcete seznámit s technologií zpracování podrobněji, doporučujeme sledovat video v tomto článku.
