Jak ohýbat potrubí z nerezové oceli

Během stavebních, opravárenských a montážních prací se potrubí používá k pokládce kanalizací, plynovodů, instalatérství, větrání, kanalizace atd. V závislosti na místě provozu se používají trubky různých materiálů, různé tloušťky, průměry a délky. Není vždy možné používat koleno nebo adaptéry. V takových případech musíte ohýbat trubku, což může vést k jejímu poškození nebo dokonce ke zničení. Vzhledem k tomu, že takový materiál jako nerezová ocel má dostatečnou pevnost, má dlouhou dobu provozu a není ovlivněn vlhkostí, je často používán během instalace. Proto v tomto článku budeme diskutovat, jak ohýbat trubku z nerezavějící oceli.

Proces ohýbání kovových výrobků lze rozdělit na dva typy. Teplota, kdy se obrobek nebo jeho součást zahřívá nebo ochladí a následně se ohne. Mechanické, když je obrobek aplikován s určitou silou, pomocí zvláštních zařízení nebo ručním ohýbáním. Stojí za zmínku, že nerezová ocel je relativně technologicky přívětivý materiál a při práci obvykle nevznikají potíže.

Trubky z ušlechtilé oceli by se neměly ohýbat předhříváním (například plynovým hořákem nebo foukačem).

Ohýbání jako negativní faktor

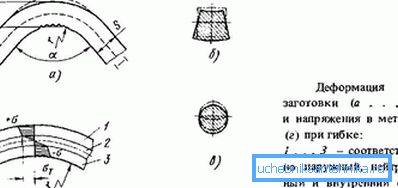

Ohýbání trubek je negativním faktorem výkonu. Existují různé nevýhody v závislosti na materiálu, úhlu ohybu, zařízení a způsobu ohýbání, vnitřním průměru a tloušťce materiálu. Negativní účinky zahrnují:

• změna poloměru ohybu během provozu pod vlivem tepelné roztažnosti nebo kontrakce a mechanického působení, v důsledku čehož je pozorován účinek pružiny;
• snížení tloušťky vnější stěny v ohybu;

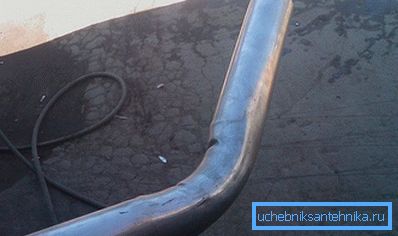

• vzhled ostrých kloubů nebo záhybů ve formě harmoniky na vnitřní stěně ohybu;
• ovalization? změna tvaru trubky a vzhled oválného lumenu;
• zvýšené působení koroze na vnitřní a vnější straně ohybu.

Když látka prochází vnitřní dutinou trubky, na vnější stěnu spadne zvláštní tlak, proto je při montáži na místa s vysokotlakým netěsností doporučeno použití kolena, zhušťování nebo potrubí se silnějšími stěnami. Výsledná ovalizace také negativně ovlivňuje potrubí s rychlým pohybem proudění tekutiny. Na těchto místech dochází ke zúžení podél jedné osy a expanzi podél druhé, což dále zvyšuje tlak na vnější stěnu ohybu. Také je třeba vzít v úvahu ovalizaci při pokládání potrubí na úzkých místech, protože jeho šířka v ohybu se zvyšuje.

Existují dva způsoby, jak zabránit ovalizaci a udržovat kulatý tvar během ohýbání za studena. Nejprve podepřete stěny zevnitř pomocí vnitřní zastávky. Za druhé, podporte stěny zevnitř i zevnitř pomocí vnitřní a vnější zábrany. Vnitřní omezovač může sloužit jako písek, pryž, voda, pryskyřice nebo materiály s nízkou teplotou tavení, které jsou důkladně vtlačeny do potrubí. Hlavním úkolem je bezpečně uzavřít otvory potrubí tak, aby se při nárůstu tlaku během ohýbání výplň nevypadla. Pokud je to možné, doporučuje se důkladně vařit otvory v potrubí.

Při použití druhé metody jsou integrální indikátory o něco vyšší, ale vyžadují speciální mechanické prvky nebo nádrže, které se obvykle používají při průmyslové výrobě trubek. Pokud použijete tužší a pevnější vnitřní náplň, tím víc kulatý tvar lumenů zůstane, a proto se používají častěji. Při použití elastických plnidel je však vnější strana méně roztažitelná.

Metody ohýbání

Při výrobě, když se potrubí z nerezavějící oceli musí ohýbat, je ohýbání za studena obvykle používáno kvůli nejvyšším ukazatelům ziskovosti, a v případech, kdy je nutné ohýbání za tepla, je často výhodné okamžitě vylévat požadovaný tvar. Proto jsou následující metody ohýbání za studena, zejména proto, že většina technologií se od hotové metody příliš neliší.

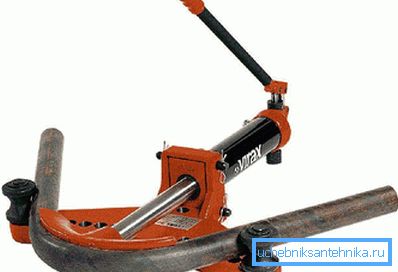

Ohýbání pomocí dvou podpěr

Obrobek je umístěn mezi dvěma podpěrami takovým způsobem, že první podpěra drží a druhá nosič. Při vystavení šroubu nebo hydraulickému lisu nebo beranu se druhý sloupek ohýbá. Tato metoda může ohýbat trubky o průměru až 350 milimetrů. Zařízení má dostatečnou jednoduchost a může být použito přímo v místech instalace.

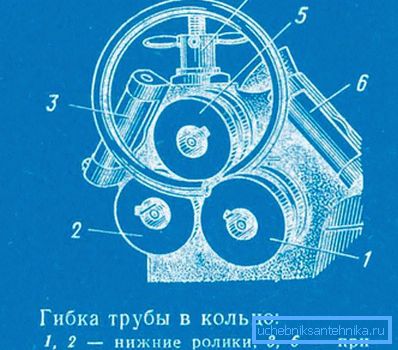

Válcování

Tato metoda se používá, když potřebujete kroužek nebo spirálu z trubky o malém průměru. Obrobek se pomocí mechanických upevňovacích prvků a tlačného ústrojí pohybuje rotujícími válci a získává potřebné zakřivení.

Ohýbání válcováním

V tomto případě je obrobek fixován a rozvinut na určitých místech pomocí speciálních kuliček. Podobný proces může nastat jak zvenčí - obal, tak zevnitř - válcování. Výsledkem je, že trubka získává trojúhelníkový tvar se zaoblenými hranami.

Ohýbání vinutí

Tato metoda je široce používána v průmyslové výrobě díky relativní jednoduchosti s nízkými náklady na energii a produkcí kvalitních výrobků. V tomto případě se používá vnitřní plnění, nejčastěji jde o kovové lano o průměru 0,1-0,5 mm menší než vnitřní průměr obrobku. Při ohýbání lana může na vnitřní straně potrubí opustit značku, a proto se používají kabely z tenkých tkaných kovových vláken nepevných druhů. Také při použití této metody je potřeba mazání mezi lanem a vnitřním povrchem, což je obvykle motorový olej nebo antikorozní mýdlová emulze. Můžete ohýbat potrubí o průměru 10 až 425 milimetrů v různých rovinách. Proto pro velké průměry není kabel používán, ale je-li to možné, je nahrazen volnou nebo kapalnou látkou.

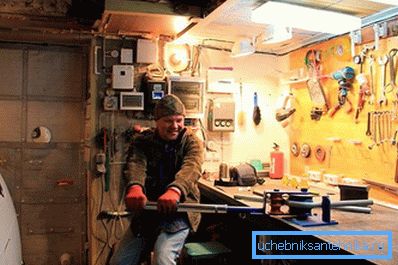

Ohýbání s chodem

Způsob spočívá v tom, že se valivý válec pohybuje kolem válečku nebo nosiče požadovaných rozměrů, mezi nimiž leží obrobek a získá se ohyb. Podobně můžete pracovat s trubkami o průměru až 150 milimetrů s tlustými stěnami.

Ohýbání s vnitřním hydrostatickým pohybem

V takovém případě je kapalina čerpána do potrubí, obvykle voda nebo olej a těsně uzavřená zátkami. Následně se vytváří tlak uvnitř a obrobek je pro mechanické ohyby tvárnější.

Ruční režim

V podmínkách výstavby domů je lepší použít speciální ohýbačky trubek. Je však třeba zvážit možné nežádoucí důsledky popsané výše.

Tip! Pro menší deformaci lumen by se měly používat vnitřní plniva.

Doporučujeme také, abyste si přečetli články popisující způsob ohýbání dalších trubek:

• Jak ohýbat měděnou trubku.
• Jak ohýbat polypropylenovou trubku.
• Jak ohýbat plastovou trubku.
• Jak ohýbat profilovou trubku doma.

Video

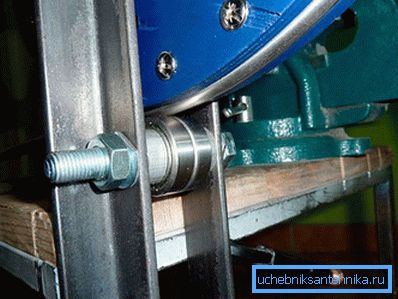

Toto video ukazuje, jak ohýbat nerezovou trubku na improvizovaném ohýbači trubek:
