Jak nainstalovat trubky do koupelny: technologické práce

Pokud mluvíme o vícepodlažních obytných budovách, pokládka trubek v koupelně prakticky zahrnuje veškeré instalatéry v bytě - je zde pouze kuchyňská linka, ale také voda a odpadní vody jsou odstraněny z koupelny. Možná máte samostatnou koupelnu, nicméně to nic nemění, pokud nebudete muset dělat další otvory v oddělené části, a tak budeme brát společnou sanitární jednotku ve své standardní formě jako základ.

Zapojení může být provedeno ve dvou verzích - uvnitř stěny a nahoře, které nyní uvažujeme a ukážeme vám video v tomto článku.

Instalatérské instalatérské práce

Poznámka: V otázce, jak udržet potrubí v koupelně, se zaměříme na moderní technologie a vybereme polyvinylchlorid (PVC) pro odpadní vody a polypropylen (PP nebo PPR) pro instalaci. Samozřejmě, stále existuje kov a plast, ale dnes se tyto materiály používají velmi zřídka.

Materiály

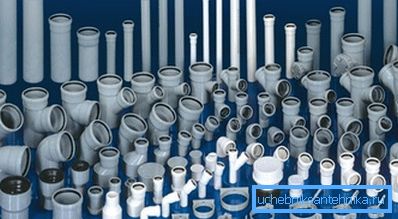

• Pro distribuci kanalizačních potrubí budeme potřebovat PVC trubky o průměru 100 mm a 50 mm, Navíc se v některých případech používá 32 mm úsek pro pračku a / nebo myčku. Pro spojení těchto trubek se používají různá armatury: spojky, úhly, odbočky a PVC redukce, a navíc může být redukce například z pryže, například z 50 mm zvonu na průměr 32 mm. Pro spojení s jedinečným průřezem se používají gumové těsnění, které jsou dodávány s trubkami.

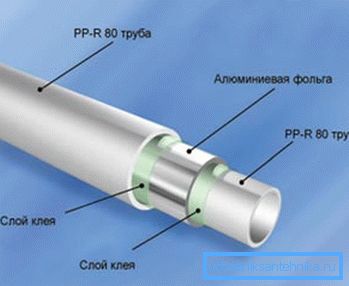

• Polypropylenové trubky pro přívod vody mohou mít průměr od 16 do 125 mm, ale v této situaci se zajímáme pouze o vzorky o průměru 20 mm a dokonce i v případě, že stoupačka v bytě má 32 mm, pak by měla být na ni přišroubována přechodová redukce s výstupem 20 mm. Ale vedle sekce PPR se stěny mohou lišit a tam jsou některé označení, to jsou RN10, RN16, RN20 a RN25, ale v tomto případě nás zajímá RN16 (stěna bez výztuže) a RN20 (zesílená hliníkovou fólií uprostřed stěny). RN16 má příliš tenké stěny a RN25 je zesílena na samém vrcholu a pro spárování potřebujete třepot, aby se fólie odstranila, kromě toho, že cena takové trubky je poměrně velká a používá se většinou pro centralizované vytápění.

• Pro dokovací stanici PPR se také používají kování z homogenního materiálu - to jsou spojky, úhly (32?, 45?, 90?), Odpory, redukce, obtoky a armatury se závitem pro přepínání na kov. Vzhledem k tomu, že životnost polypropylenu je mnohem vyšší než životnost kovu, doporučuje instrukce použít také kufry jeřábu také lépe instalovat z PP.

Kanalizace

Chcete-li instalovat kanalizační systém do koupelny, musíte spustit rozvod od stoupacího potrubí (stoupačka může být také vyměněna) - tam je čtverhranný náraz s vodičem na toaletu (100 mm) a vodičem do zbytku okruhu (50 mm).

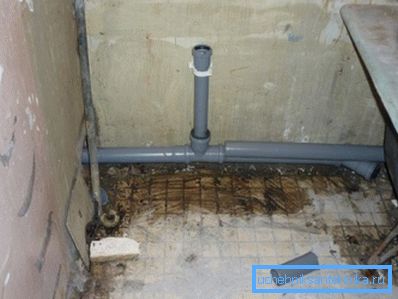

Samotná kabeláž se může provádět podél stěny a upevnit trubku k držákům, jako na obrázku výše, ale můžete ji také utopit do stěny pomocí brusky a perforátoru. Zkuste jasně označit umístění koupelny tak, aby vložené odpaliště odpovídaly poloze sifonu, umyvadla nebo umyvadla.

Sklon 50 mm potrubí by měl být v ideálním případě 3 cm na jeden lineární metr, avšak v případě potřeby může být mírně zvýšeno, ale neměli byste dělat méně. Používáte-li PPR s průřezem 32 mm pro odvodnění z pračky nebo myčky nádobí, není nutné sledovat svah, protože dochází k nucenému odtoku.

Dodávka vody

Poznámka: Navzdory skutečnosti, že trubková spojnice v koupelně znamená studenou a horkou vodu, tj. Pomocí PPR PN16 a PPR PN20, mnoho instalatérů odmítá studenou PN16 a veškeré zapojení se provádí pomocí PN25, zvláště pokud je okruh pokryt omítkem / omítkou nebo sádrokartonu.

Dále se budeme zabývat položením trubek do koupelny a začneme instalací vodoměru, který je obvykle zabalen v těsné blízkosti stoupačky ve vertikální nebo vodorovné poloze (nezáleží na tom).

Věnujte pozornost sekvenci balíčku - ihned po jeřábu je filtr síta, pak vodoměr sám, a po něm zpětný ventil, pouze na všech těchto detailech je šipka, kterou můžete určit směr vody. Pokud je váš dům připojen k TUV, pak v tomto případě budou vodoměry instalovat dvě - na studenou a horkou vodu.

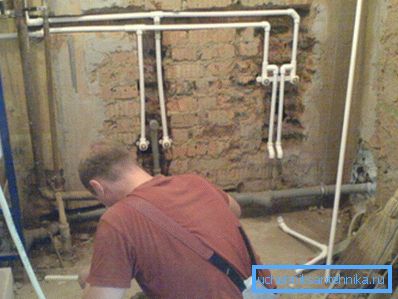

Zapojení může být provedeno na stěně, nebo můžete vytápět potrubí na předem připravené drážky, abyste je mohli zavřít omítkou, abyste ušetřili několik centimetrů využitelného prostoru, což je velmi důležité v malých bytech. V typických apartmánech se nachází umístění koupelny v následujícím pořadí: toaleta, umyvadlo, vana (sprcha nebo krabice) a výstup do kuchyňského dřezu - pračka může být v kuchyni i v koupelně.

Právě v tomto pořadí se provádí zapojení studené vody a pak je souběžně s chladným okruhem dodávána horká voda, která je napájena zdrojem horké vody, elektrickým kotlem nebo plynovým sloupem (v závislosti na poloze můžete dodávat studenou vodu do kotle nebo sloupku kdekoli).

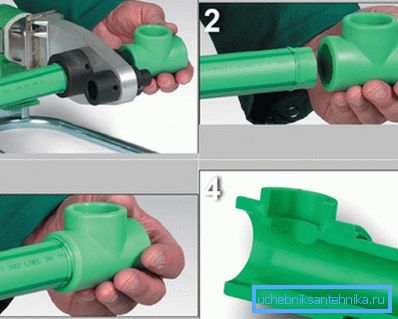

Svařování PPR se provádí ve třech fázích: nejdříve se v trysce zahřívá potrubí s armaturou (pro průměr 20 mm, držení je 5-6 sekund), poté jsou současně uvolňovány, spojeny a drženy po dobu dalších 2-3 vteřin, dokud se nezchladí. Hloubka instalace potrubí 20 mm musí být 14-17 mm, proto by měla být vyhřívána na stejnou vzdálenost.

Závěr

Nezapomeňte, že trubky na oční linky ke kohoutku v koupelně s vlastními rukama by měly skončit v určité vzdálenosti - středy kování jsou 150 mm od sebe navzájem. Pro snadnější instalaci je použita speciální spájkovací zásuvka, kde jsou tyto armatury umístěny na liště.
