Jak je kabel položen samostatně v potrubí různých typů

Je-li položení kabelu do potrubí pod silnicí, je to něco zcela obyčejného, ​​pak se podobné uspořádání napájení nebo nízkonapěťové zapojení v tloušťce potěru nebo ve stěně rozšířilo poměrně nedávno. Dříve většina krajanů položila napájecí kabel v předem připravených drážkách, ale použití trubky ukazuje řadu zřejmých výhod.

Výhody kladení kabelu v potrubí

Trubice pro kladení kabelu v zemi, na stěrce nebo ve stěně, ve srovnání s branami, je charakterizována těmito výhodami jako:

• dlouhodobý provozní zdroj vedení;
• možnost jednoduchých a efektivních údržbářských a opravárenských prací bez nutnosti zničení stěn nebo potěru;
• možnost ekonomické instalace elektroinstalace;
• ochrana kabelu uloženého v pevném plášti z mechanických účinků během smršťovacích procesů.

Bylo empiricky ověřeno, že potrubní potrubí pro uložení kabelu do země nebo uvnitř objektu budovy může zkrátit délku trasy.

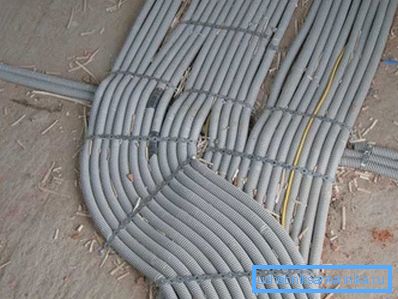

Například ze štítu můžete zapojit do podlahy, oddělovat jednotlivé kabely do výstupů a spínačů. Samozřejmě, že v tomto případě bude elektrický vodič míněn méně, než kdyby musel být veden podél drážky na stropě nebo podél stěny stěny, klesající do každé výpusti umístěné v blízkosti podlahy.

Dalším důležitým bodem je možnost opravy s výměnou poškozených vodičů.

Vytahování kabelu, bez ohledu na jeho typ, ze stroboskopu je téměř nemožné. Chcete-li provést stejnou operaci, je-li ve stěně skrytá ocelová trubka pro pokládání kabelů, zdá se, že není obtížná.

To se děje takto:

• Silná dlouhá rybářská linie je bezpečně připevněna k jednomu konci konce drátu;
• na druhou stranu je drát postupně odtahován, dokud se neobjeví linka;
• po odstranění zlomu nebo poškození pomocí lana nebo na rybářské lince místo starého drátu je navázáno na nové;
• Posledním krokem je pečlivě vytáhnout rybářskou linku do původní polohy.

Výběr potrubí

Tradičně se ve výškových budovách používá kovové potrubí pro pokládání kabelů. Zároveň se v jednotlivých konstrukcích skříně používají spolu s kovovými trubkami stále více používané analogy polymerů.

Tip: Při výběru potrubí pro umístění elektrických vodičů zakupte výrobky, které jsou vybaveny zúžením drátu. V takovém případě se vyvarujete nutnosti následného nákupu odděleného pasu.

Zvažte použití plastových konstrukcí namísto použití kovových trubek:

• při montáži plastových konstrukcí není potřeba svařování;
• snadné mechanické zpracování polymerních konstrukcí až do ohýbání vlastních rukou za malého poloměru, což výrazně zjednodušuje instalační práce;
• nízká hmotnost a v důsledku toho menší zátěž na omítku;
• nižší cena ve srovnání s kovovými protějšky;
• ideálně hladký vnitřní povrch, který zajišťuje jednoduchost a pohodlí kabeláže;
• výborné izolační vlastnosti plastu a v důsledku toho i bezpečnost provozu vodivosti;
• Nulová pravděpodobnost tvorby kondenzátu uvnitř plastových trubek a v důsledku toho zaručena absence zkratu.

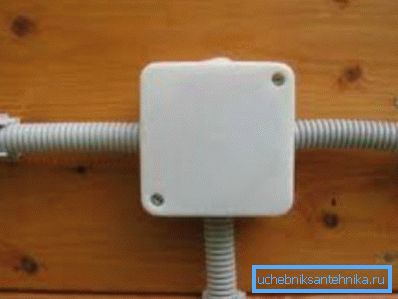

Tradičně je dům uspořádán skryté nebo otevřené vedení. Jaký typ potrubí lze použít v obou případech?

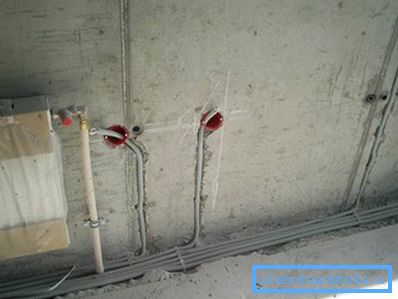

Ukládáním skrytého nebo nízkoproudého vedení uvnitř stěny nebo podlahy je výhodně použití HDPE a LDPE trubek. Tyto výrobky jsou charakterizovány odolností proti vysokým teplotám, které eliminují poškození struktury v případě zkratu nebo při silném ohřevu kabelu.

Důležité: Hladká LDPE trubka je optimálním řešením pro pokládku do stěny, zatímco vlnitý produkt PND by měl být položen do potěru. Faktem je, že zvlněný povrch plní funkci vyztužení, a proto se kabely nedotknou při novém poteru.

Doporučení pro výběr a instalaci potrubí

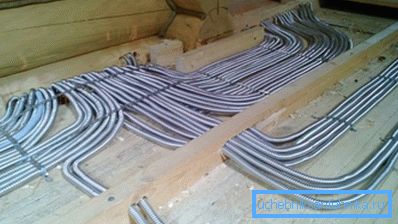

• Polyetylénová nebo PVC trubka pro pokládání kabelů může být použita v nehořlavých podkladech. Pokud se instalace provádí v dřevěných a rámových domech, musí být elektroinstalace umístěna v kovovém potrubí.

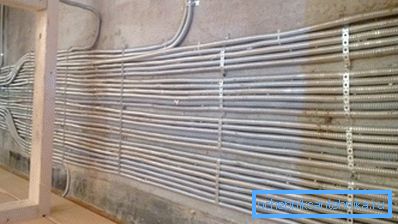

• Při montáži je konstrukce upevněna v požadované poloze pomocí speciálních plastových držáků nebo kovových spojovacích prvků.
• Průměr potrubí je zvolen podle průměru a počtu kabelů.
• Montáž konstrukce nad závěsnými stropy se provádí pomocí kotev nebo speciálních držáků.
• Aby bylo zajištěno, že vnější instalace na významném místě poskytuje esteticky příjemný výsledek, je umístění trubek v prostoru prováděno s použitím hladiny vody.
• Instalace do podlahového potěru se nejlépe provádí přímo v procesu nalévání základny. Pro tyto účely je potrubí připojeno ke spodní straně kovového majáku.
• Pokud potrubí nelze ohýbat bez zvrásnění, měly by být použity speciální rohové prvky. Drcení potrubí je plné skutečnosti, že kabel během následného brouk přilepený.
• Pokud zakoupené plastové trubky neposkytují výkres drátu, můžete si zakoupit speciální nylonový pas s příchytkou ve formě kapky na konci.
• Pokud během instalace napájecího kabelu používáte ocelovou trubku, doporučujeme použít speciální ohýbač trubek, který vytvoří záhyb s požadovaným úhlem a poloměrem požadovaným bez zvrásnění.
• Pokud se provádí práce s použitím kovových trubek, vytvořte v dolní části konstrukce díry pro odtok v případě kondenzace.
• Během výstavby a provozu kovového kabelového kanálu je samotné ocelové pouzdro uzemněno. Pokud je konstrukce sestavena z plastu, jsou uzemněny pouze zásuvky.

Závěr

Nyní, když znáte pokyny pro umístění kabelů do potrubí, můžete začít s instalací kabeláže ve vašem domě.

Pokud jsou otázky vyžadující rozsáhlé vysvětlení, podívejte se na video v tomto článku.
