Izolace trubek - typy a funkce

Všechny typy potrubí, bez ohledu na jejich umístění, jsou víceméně vystaveny životnímu prostředí. Pro minimalizaci tohoto efektu se použije izolace potrubí. Dále se podíváme na hlavní typy izolačních materiálů, jejich vlastnosti a aplikace.

Izolace potrubí

Obecné informace

Výběr pláště potrubí závisí převážně na druhu jeho pokládky. Existují tři možnosti pro pokládku:

Podzemní v kanálech V tomto případě je potrubí nejvíce chráněno před nepříznivými účinky prostředí. Jediné, co je potřeba, je izolace topných trubek a systému přívodu teplé vody, aby se zachovala tepelná energie přepravované tekutiny. Pokud jsou kanály umístěny nad úrovní zamrznutí půdy, pak je nutná izolace i pro běžný přívod vody.
Podzemní kanál bez kanálu To znamená, že systém je umístěn přímo do země. Proto musí být potrubí chráněno před účinky podzemních vod apod.

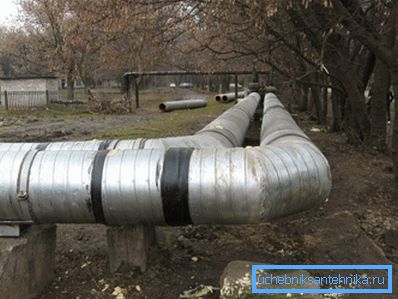

Nad zemí V tomto případě je konstrukce vystavena všem atmosférickým vlivům, v důsledku čehož je potřeba antikorozní a nejčastěji tepelná izolace.

Pokud je nátěr vybrán nesprávně nebo je používán v rozporu s touto technologií, může to vést k selhání systému, k nutnosti okamžité opravy nebo dokonce k úplné výměně.

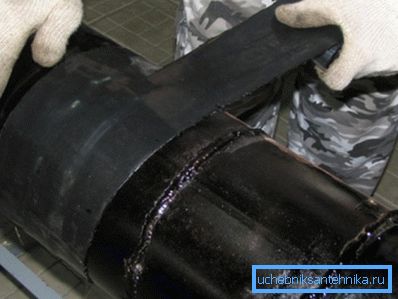

Asfaltová izolace

Typy izolace

Dnes při kladení potrubí se nejčastěji používají tyto typy izolačních materiálů:

  • Bitumen;
  • Folgoizol;
  • Polyuretanová skořepina;
  • PU plášť pěny;
  • Skleněná vata;
  • Minerální vlna;
  • Pogumovaný plášť;
  • Polyetylénová antikorozní izolace.

Nyní se podrobněji podívejte na každou z nich.

Bitumen

Nejdříve nebyla nejčastější bitumenová izolace ocelových trubek. Jedná se o tenkou vrstvu polyetylénu, který je chráněn asfaltovým povrchem. Navíc se na tomto povlaku často používá sklolaminát.

Asfaltová hydroizolace potrubí je určena k ochraně povrchu oceli proti korozi, která může být způsobena kontaktem se zemí a různými chemickými prvky v zemi. Nejčastěji se tímto způsobem pokládají dráhy, které jsou položeny v písečné, kamenité nebo jílovité půdě.

Dávejte pozor! Průměrná provozní teplota systému pokrytého bitumenem by měla být v rozmezí -40 - +65 stupňů Celsia.

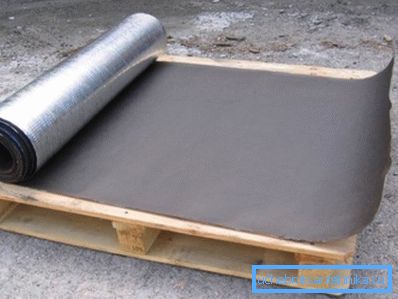

Folgoisol roll

Folgoizol

Folgoizol lze také přiřadit bitumenovým povlakům, protože se skládá z tenké hliníkové fólie a pojiva z bitumenového kaučuku.

Mezi výhody tohoto materiálu patří následující body:

  • Nízká cena, která zajišťuje ziskovost.
  • Spolehlivost;
  • Jednoduchost a rychlost aplikace - trubky se přeměňují na foliizolový pás.

Nejčastěji se používá izolace trubky pro potrubí a kanálové pokládky vodovodů a vytápění.

Polyuretanová skořepina

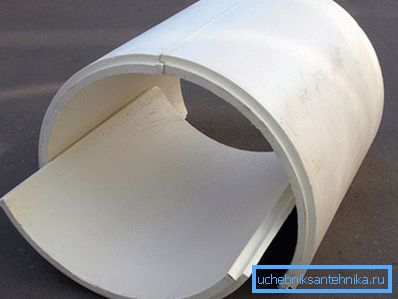

Polyuretanová skořepina

Tento materiál je skládací válec, který je vložen na trubku, a proto se jmenuje "skořápka".

Mezi jeho výhody patří:

  • Spolehlivost;
  • Extrémně jednoduché pokyny k instalaci;
  • Dobré tepelně izolační vlastnosti, díky nimž se tato izolace nejčastěji používá k ohřevu potrubí a přívodu teplé vody;
  • Trvanlivost;
  • Schopnost používat jak pro otevřené, tak i pro podzemní systémy.

Z těchto důvodů se izolace z polyuretanové pěnové pěny nedávno stala jednou z nejběžnějších.

Trubky s pouzdrem z pěnové pěny

PU plášť pěny

Izolace PU pěny je aplikována na potrubí výrobcem, tzn. prodávají se již ve skořápce. V podstatě je výrobek trubkou v potrubí.

Technologie nanášení tohoto povlaku je následující:

  • Především se povrch ocelových trubek zpracovává pomocí tryskací jednotky. To umožňuje zajistit dobrou přilnavost povlaku k povrchu oceli, protože je vyčištěno od nečistot, hrdze a svařovací stupnice.
  • Poté se potrubí vloží do pláště z polyethylenu.
  • Poté se kapalný polyuretan nalije do prostoru mezi vnitřní stěnou a vnější izolací, která následně ztuhne.

Je třeba říci, že plášť může být nejen polyethylen, ale také pozinkovaný. Jeho typ závisí na provozních podmínkách potrubí. Navíc v případě pokládky otevřeného potrubí musí být polyethylenový plášť opatřen akrylovou nebo silikonovou barvou, která ho ochrání před vystavením ultrafialovému záření.

Dávejte pozor! Maximální provozní teplota v systému, kde se tato technická izolace pro trubky používá, by neměla překročit 130 stupňů Celsia.

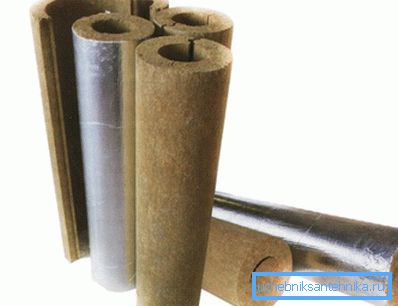

Mineral Shells

Minerální vlna

Tento materiál se nejčastěji používá pro tepelnou izolaci topných systémů. Spravidla se skládá z plášťů a rohoží z minerální vlny, které lze uložit na trubky nejrůznějších průměrů.

Je třeba poznamenat, že v případě navlhčení minerální vlna ztrácí své vlastnosti, proto musí být vodotěsné a chráněné pozinkovanými kryty. Proto i přes nízké náklady na materiál, to není nejvýnosnější, zvláště pokud je nutné izolovat velkou část potrubí.

Tip! Minerální vlna je vynikající zvuková izolace odvodňovacích trubek, zejména pro plastové stoupačky.

Pogumovaný plášť

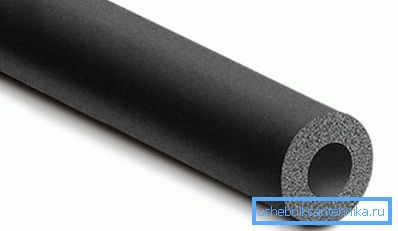

Gumová izolace

Gumová izolace pro trubky se používá jako izolace. Nejčastěji se distribuuje ve formě prázdných trubek. Pro izolaci trubek s velkými průměry použijte pryžové pásy s lepicí vrstvou, která obepíná potrubí.

Rozsah gumového krytu je poměrně rozsáhlý.

Nejčastěji se vyskytuje v následujících typech potrubí:

  • Systémy pro větrání trubek;
  • Topná síť;
  • Systémy zásobování vodou;
  • Ropovody, atd.

Tento materiál je široce používán v důsledku následujících vlastností:

  • Těsnost vodních par;
  • Nízká tepelná vodivost;
  • Požární bezpečnost;
  • Elasticita;
  • Odolnost vůči všem vlivům atmosféry;
  • Snadná instalace, takže můžete izolovat potrubí vlastním rukama.

Tyto vlastnosti jsou způsobeny širokým rozsahem materiálu. Je třeba říci, že pryž lze použít i pro zvukotěsné kanalizační potrubí.

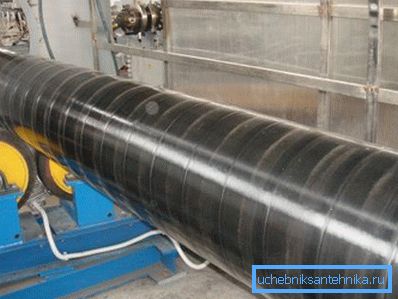

Na fotografii - použití polyethylenu protikorozní izolace

Polyetylénová antikorozní izolace

Polyetylénová antikorozní izolace je kombinovaná skořepina, která se skládá z několika vrstev. Stejně jako u PPU je ochrana trubek s tímto materiálem prováděna v podmínkách výrobních dílů. To je vhodné, protože umožňuje zabránit vzniku koroze v případě montáže při špatném počasí.

Protože není z názvu snadné hádat, tento materiál je určen k ochraně oceli proti korozi. Používá se v podzemních potrubích.

Izolace polyetylénu se zpravidla používá pro potrubí ropovodů a plynovodů. Pro izolaci sítí pro domácnost je účelnější použít obal z polyuretanové pěny nebo nějaký jiný materiál, jeden z výše uvedených.

Tady možná všechny hlavní typy izolace, které v naší době nejčastěji používají při kladení potrubí.

Závěr

Dnes existuje velký výběr různých izolačních materiálů pro potrubí. To vám umožní vyřešit s jejich pomocí různé úkoly při pokládání různých typů potrubí. Izolace potrubí je proto zvolena v souladu s požadavky, které jsou pro ni v jednom nebo druhém případě nastaveny.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
