Instalace trubek pnd

Uspořádání různých vodovodních, kanalizačních nebo drenážních systémů se díky nástupu potrubí z nízkotlakého polyetylénu mnohem jednodušší a přístupnější.

Relativně nedávno objevený stavební materiál - nízkotlaký polyetylén nebo HDPE - má nepopiratelné výhody oproti běžným materiálům pro organizaci potrubí:

  • HDPE je odolný a lehký materiál, prakticky bez různých mechanických nebo chemických vlivů, což umožňuje uspořádání vnějšího potrubí z tohoto materiálu.
  • Nízkotlaký polyethylen je velmi elastický. Při pokusu o zlomeninu nebo nouzovou situaci se táhne, při zachování integrity.
  • Instalace potrubí HDPE je snadná.

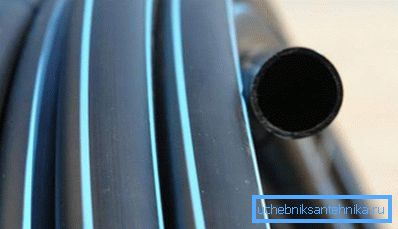

Výhody materiálu

Použití nízkotlakých trubek z polyethylenu však má určité omezení:

Tip! Práce potrubí z PND je možná při teplotách od 0 do 40 stupňů Celsia. To znamená, že pokládání potrubí do země vyžaduje vysoce kvalitní izolaci a pro dodávku teplé vody nebo organizaci topného systému nejsou potrubí PND vhodné.

Metody montáže

V závislosti na účelu potrubí může být jejich instalace provedena pomocí:

  • armatury;
  • části s ohřívači;
  • vaření.

S příslušenstvím

Tento typ spojení lze charakterizovat jako odpojitelný. Je potřeba v oblastech potrubí, kde může být potřeba lokální nebo částečná oprava, a pak pomocí armatury můžete demontovat část systému a díly vyměnit za nové.

HDPE potrubí o průměru nepřesahujícím 11 cm je vhodné pro odpojitelné připojení. Jsou vhodné pro pořádání HDPE potrubí pro napájení studené vody nebo vypouštění odpadních vod v soukromém domě či bytě.

Pro instalaci systému jsou potřeba nízkotlaké polyetylénové trubky a speciální spojovací prvky: příruby nebo armatury. Odborníci doporučují použití mosazných spojovacích prvků - jsou odolnější a snadnější nejen instalace, ale i demontáž.

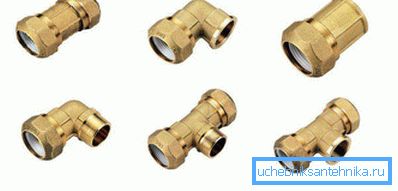

Mosazné kování

Organizace práce při použití armatur pro připojení potrubí z HDPE:

  • Pomocí řezačky trubek je nutné potrubí z nízkotlakého polyethylenu řezat na požadovanou délku striktně pod úhlem 90 stupňů.
  • Konce trubek musí být vyčištěny a označeny - v závislosti na hloubce armatury, jak dlouho bude nutné vložit délku trubky do spojovacího prvku.

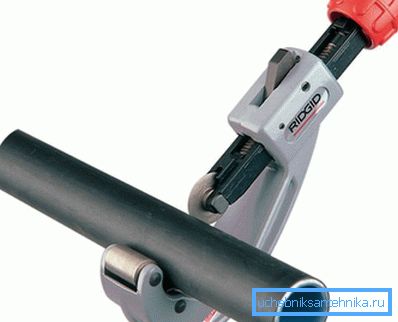

Řezací trubka
  • Instalace HDPE trubek s vlastními rukama bude snazší, pokud budou jejich konce a otvory kování lehce rozmazané mýdlem.
  • Bezprostředně před zahájením práce je nutné, pokud je to možné, uvolnit armatury. Takže bude snazší vkládat konce trubek do spojovacího prvku až do zastávky nebo aplikovaného značení.
  • Po řádném uložení potrubí do armatury je nutno armatury uvést do původního stavu.

Pomocí topných prvků

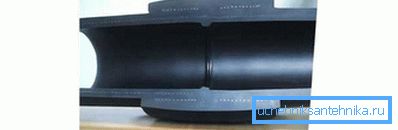

Instalace pomocí topných prvků

Chcete-li vytvořit silnou část potrubí, můžete použít tzv. Elektrofúzi - ve skutečnosti stejné spojovací prvky, pouze s topnými prvky. Ohřívače jsou zabudovány do takových tvarovek, na které je nutné krátkodobě použít pro jejich ohřev proud. V důsledku vytápění se potrubí a armatury z HDPE taví do takového stavu, že jsou spojeny, ale nejsou deformovány. Instalace polyetylénových trubek tímto způsobem umožňuje získat krátkou dobu pevný průřez potrubí ve stísněných podmínkách. Připojení tohoto typu může být vytvořeno na trubkách o průměru nejvýše 16 cm.

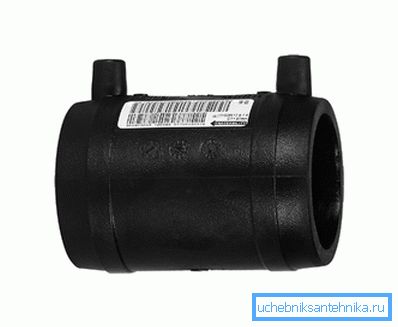

Elektrická spojka

Postup při instalaci pomocí elektrofuze:

  • Za prvé, pomocí řezačky trubek, jsou připraveny části PND potrubí požadované délky. Jejich okraje i spojovací část jsou vyčištěny a pomocí tužky nebo značkovacího prvku se na jejich konce přiloží značka, která zasune části trubky do spojovací části, dokud se nezastaví.
Elektrická spojka
  • Po uložení trubek do armatury je nutné svařovací stroj připravit k provozu. Trubky se spojovacím prvkem jsou umístěny v polohovacím zařízení. Špendlíky na kování jsou připojeny k zařízení. Délka svařování a další parametry jsou vyznačeny na armatuře.
  • Teprve po úplném chlazení může být potrubí odstraněno z polohovadla.

Butt

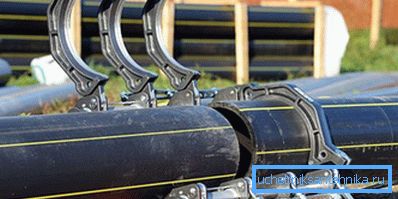

Montáž na boku

Tento typ připojení je vhodný pro trubky PND s velkým průměrem. Tlakové svařování vyžaduje speciální elektrický ohřívač.

Práce v tomto případě se provádějí takto:

  • Konce trubek jsou připraveny - odříznuty pod úhlem 90 stupňů, vyříznuty, až jsou konce zcela hladké - fixovány tak, aby byly co nejblíže k sobě. Topení je umístěno kolem místa budoucího připojení.
  • Okraje potrubí se ohřejí na teplotu tavení, po které se musí topný článek vyjmout a počkat, až se kloub úplně ochladí.

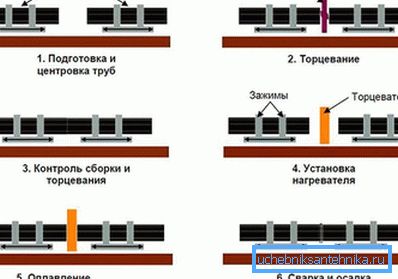

Schéma pájecích trubek
