Instalace keramického komína

Vysoké požadavky na teplotní stabilitu a trvanlivost jsou kladeny na spalinové kanály. Keramické konstrukce se staly hodnou alternativou k cihelným komínům. Keramické potrubí se zpožďujícím ohněm se používají u kotlů s jakýmkoli druhem paliva. Vysoké náklady na stavbu jsou spojeny s dlouhou životností a odolností vůči agresivnímu prostředí. Instalace keramického komína vyžaduje dodržování bezpečnostních pravidel a technologických norem, které umožní zabránit vzniku požárů a zajistit vysoce kvalitní vypouštění spalovacích produktů.

Zařízení

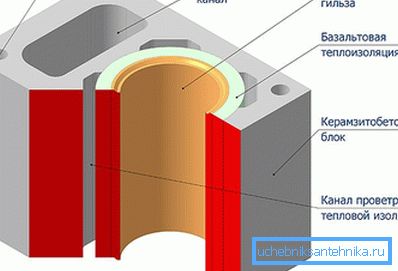

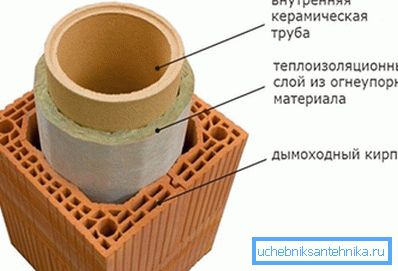

Univerzální komínový systém je sendvičová konstrukce sestávající z vnitřní keramické trubky a vnější části z lehkých keramických komínových cihel nebo betonových bloků.

Mezi vrstvami protipožární izolace, jako je čedičová vlna. Šamotová hlína, která je surovinou pro výrobu žáruvzdorné keramiky, zajišťuje možnost instalace komínu pro kotle s vysokou teplotou výfukových plynů. Tento materiál odpuzuje vlhkost a je imunní vůči účinkům produktů spalování.

Konstrukce kouřového kanálu poskytuje dostatečný stupeň izolace, čímž eliminuje vznik kondenzace na stěnách. Únikové plyny zadržují teplo do otvoru v potrubí, jen zde jsou ochlazeny na tvorbu vlhkosti. Malá plocha vystavená kondenzaci nemá významný vliv na keramický komín. Konstrukce je určena pro instalaci uvnitř i vně domu.

Zásluhy

Použití přírodního žáruvzdorného materiálu uvnitř konstrukce, izolace a betonových bloků venku poskytuje řadu výhod oproti cihelným a kovovým komínům:

1. Zlepšení průvanu způsobené hladkými stěnami keramické trubky, která nemá drsnost cihel.
2. Komín vyrobený z šamotové hlíny je lepší než odolnost vůči korozi. Díky sendvičové konstrukci se kanál pomalu ochladí a kondenzát se nezobrazí. Výrobky spalování se neusazují na hladké hliněné stěny potrubí, proto nejsou vytvářeny agresivní roztoky, které by zničily materiál.
3. Absence sazí zajišťuje bezpečnost použití - kouřový kanál se nezmenšuje v průměru a nevyvolává vznícení ložisek.
4. Univerzálnost - keramický komín je vhodný pro plynové kotle, pevné a kapalné paliva, krby. Konstrukce jsou určeny pro použití s ​​vysokým stupněm vytápění a speciálními trubkami pro nízkoteplotní kotle.
5. Dobrá tepelná izolace zajišťuje rychlé vytápění a nízké tepelné ztráty, tyto faktory zvyšují účinnost topného systému.
6. Sendvičová trubka splňuje požární bezpečnostní požadavky, její vnější rám z betonových bloků nevyhřeje a nesmí ohrozit dřevěné podlahy při průchodu obytnými podlahami a zastřešením.
7. Dlouhá životnost, až 30 let záruka.
8. Jednoduchá instalace modulárního komínového systému je k dispozici sama.

Při výběru keramické trubky se berou v úvahu její nevýhody: instalace by měla být prováděna vertikálně bez otáček, náklady na komín jsou vyšší než náklady na cihlovou nebo kovovou konstrukci, celková hmotnost konstrukce vytváří dodatečné zatížení základů.

Pravidla výběru

Keramické komínové potrubí je vyrobeno ze samostatných bloků, které jsou pevně uchyceny, takže nedochází k úniku kouře. Výška je vypočtena předem podle platných předpisů. Nadměrná délka komína nezlepšuje průvan, ale vytvoří pouze složité aerodynamické turbulence, které nepřispívají k efektivnímu fungování systému výfukových plynů. Potrubí nabývá, řídí se pravidly:

• výška nad plochou střechou 50 cm;
• potrubí, umístěné 1,5 m od hřebene, by se mělo zvednout o 50 cm nad ním;
• ve vzdálenosti 3 m nesmí být okraj komína pod čárou hřebene;
• je-li více než 3 m od hřebene, potrubí musí dosáhnout osy ve vzdálenosti 10 stupňů od linie horizontu;
• průměr vnitřního keramického kanálu nesmí být menší než průměr kouřovodu;
• výška trubky od roštu na vnějším okraji není menší než 5 m.

K odvzdušnění plynů z několika spotřebičů může být použit keramický komín, avšak v jakékoliv konfiguraci slouží spodní modul ke sběru kondenzátu. Vybere se prvky komínu se zaměřením na typ topného zařízení: krb, kotel nebo sporák. Velikost průměru potrubí je ovlivněna typem paliva a výkonem kotle. Pro výpočet požadované délky keramického komína potřebujete výšku stropu a střechy.

Instalace komínů

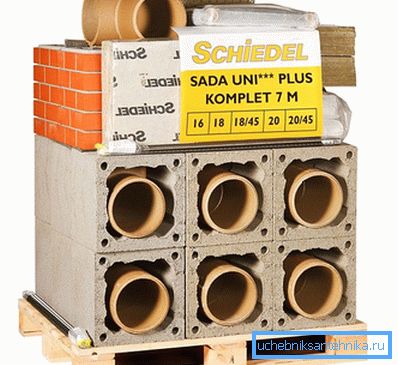

Výrobci vyrábějí design zcela připraven k montáži, zahrnují:

• keramické bloky, včetně talířů pro čištění a připojení k ohřívači;
• kondenzátní nádrž;
• rám z bloků s otvory pro vyztužení;
• minerální izolace.

Horní část komína je chráněna proti srážení speciálním kuželem. Ve spodní části konstrukce je nainstalována mřížka pro proudění vzduchu. Při výběru posloupnosti instalace modulů a velikosti potrubí je třeba vzít v úvahu, že spoje jednotlivých částí by neměly spadnout na překryvné uličky.

Významná hmotnost komína vyžaduje položení samostatného základu. Jeho rozměry přesahují průměr komína o 10 cm v každém směru. Betonový podklad musí být rovný, jeho horizontální poloha je kontrolována podle úrovně. Chcete-li zajistit rovinnou rovinu, můžete položit keramické žulové dlaždice. Základna potrubí, zejména ty, které přesahují 7-8 m, by měla být nastavena přísně na úrovni. Dále se hydroizolace provádí z materiálu válce, složeného ve dvou vrstvách. Na základ je položen první betonový blok, pod ním je použita cementová malta.

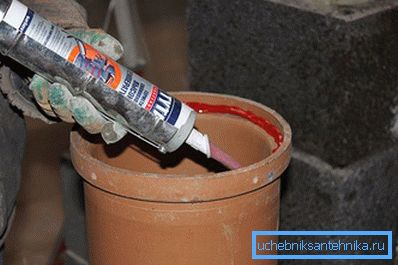

Ke spojování profilů keramického potrubí se používá speciální tmel. Vyrábí se nezávisle na suché směsi, obsažené v sadě, a vodě, poměr 7: 1 je zachován. Míchání se provádí v teplé místnosti při +20 ° C, je nutné použít prostředek v rozmezí 1-1,5 hodiny, dokud se neztuhnou.

Tip! Zmrazený roztok nelze ředit vodou.

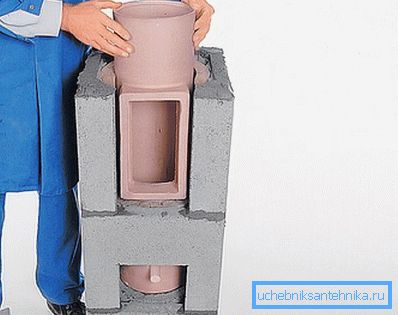

V prvním bloku je instalována nádrž na vypouštění kondenzátu, na ní je upevněn potrubní úsek s čisticím otvorem s těsněním. Tento modul je zabalen s čedičovou vlnou. Každý následující modul je vložen do předchozího a uzavřen výrobním roztokem. Přebytečné složení, které vyčnívá na povrch potrubí, se otírá vlhkou houbou. Mimo keramické trubky je spojen rám betonových bloků, spojený s cementově pískovou maltou. V případě potřeby se jedná o děrované otvory pro jednotlivé rozměry odpalů. Rovná část je vyrobena z bloků bez otvorů.

Třetí modul je odpaliště pro připojení ohřívače. Je zakryta speciální přední vložkou. Po přímém průřezu je nainstalována klapka.

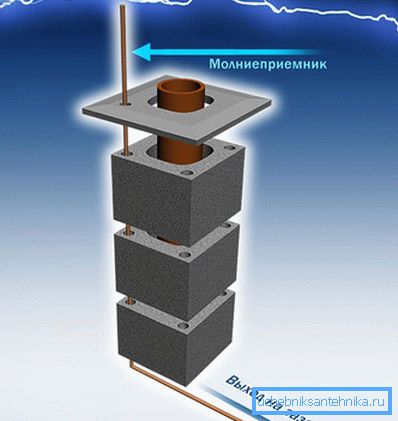

Tip! Přes betonové části keramického komína lze přinést bleskosvod.

Při instalaci bloků je důležité dodržovat vodorovné a svislé úrovně. Pro zajištění stability a tuhosti konstrukce je vyztužena železnými tyčemi. Otvory v rozích bloků jsou vytvořeny pod kovovou výztuží, do nich jsou zasunuty segmenty 1,5 m a naplněny cementovou maltou.

Po namontování komína je odvzdušňovací otvor pro zavření dveří zavřený a ve spodní jednotce je instalována větrací mřížka. Vzduch, který vstupuje, se bude pohybovat uvnitř kanálu a snížit teplotu. Keramický komín je instalován bez betonového rámu, avšak v tomto případě je potrubí připojeno pomocí svorek na každý metr. V nevytápěné podkroví je zateplena vrstvou čedičové vlny.

Průchody přes podlahu a podkroví jsou chráněny krabičkou a zatepleny čedičovou vlnou. Zvláštní pozornost je věnována bezpečnosti instalace keramického komína v dřevěném domě. Umístění je umístěno ve vzdálenosti 25 cm od dřevěné stěny.

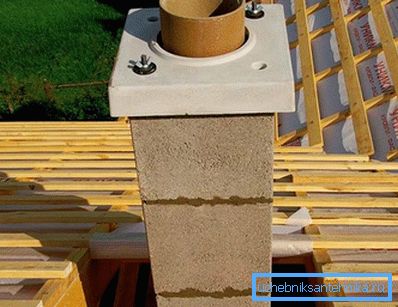

Konečná část komína, umístěná na střeše, končí instalací krycí desky z betonu a ochranného kužele z kovu. Vnější povrch komína je zhotoven z dlaždic nebo jiného materiálu podle chutí majitelů domů.
