Instalace kanalizačních trubek: jak samostatně sestavit

Jednou z hlavních etap při tvorbě systému na odstraňování odpadních vod z bytu nebo soukromého domu je instalace kanalizačních potrubí. Přes zdánlivou jednoduchost procesu má mnoho nuancí, jejichž nedodržení může vést k závažným problémům a dokonce k úplné nefunkčnosti odvodňovací sítě.

Zvažte tuto otázku podrobněji.

Sestavení sady

V současné době jsou plastové trubky široce používány k vytváření kanalizačních systémů. Snadno se přepravují a instalují. Prvky jsou navzájem propojeny bez použití dodatečného vybavení, lepidla nebo jiných podobných látek. Kromě toho umožňuje, pokud je to nutné, snadné demontáž kanalizačních trubek.

Existují však některá pravidla, jejichž dodržování umožňuje dosáhnout maximální těsnosti a spolehlivosti spojení, absence těsnosti a lineární deformace součástí.

Přípravná fáze

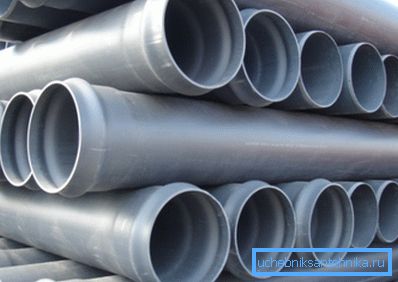

Před výrobou kanalizace je nutné zakoupit potřebné množství materiálů, dopravit je na stavbu a zajistit správné skladovací podmínky. To zabrání deformaci trubek a zhoršení jejich technických vlastností v důsledku vystavení nepříznivým vlivům prostředí.

Je možné umístit jednotlivé plastové součásti do stohu, jejichž výška by neměla přesáhnout 2 metry. Nezapomeňte, že polyethylen a polypropylen se obávají vystavení slunečnímu světlu. Nezáleží na tom, jaká bude teplota vzduchu v místnosti.

Dbejte rovněž na řezný nástroj, protože v průběhu instalace budete často muset trubku řezat a hledat správnou velikost. Nejlepší je použít speciální nástroje, které po řezání tvoří na konci výrobku plochu (cena takového řezače je malá a můžete ho volně koupit v železářském skladu).

V opačném případě můžete trubku zkrátit pilou. Bude nutné pouze zpracovat okraj se souborem, což mu poskytne úhel asi 150 stupňů, čímž se zabrání poškození gumového těsnění v zásuvce.

Dávejte pozor! V žádném případě nemůžete řezat kanalizační armatury použité při instalaci. Tím dochází k porušení jejich technických vlastností a vede ke vzniku netěsností a ke zhoršení propustnosti instalované kanalizační sítě.

Hlavní etapa

Instalace kanalizačních trubek se provádí v následujícím pořadí:

1. Silikonové nebo tekuté mýdlo se aplikuje na hladký konec potrubí nebo armatury..

Tato látka umožňuje:

• usnadnění montáže dílů během montáže;
• snížení tření mezi částmi při teplotních roztahoch plastových částí kanalizační sítě;
• snížení pravděpodobnosti přilnavosti součástí, což může vést k deformaci odtokového systému;
• udržujte gumový těsnicí materiál v suchu během celé doby provozu kanalizační sítě.

1. Hladký úsek potrubí musí být zasunut do zásuvky jiného potrubí, spojky, vývodu nebo adaptéru, dokud se nezastaví, a pak označíte místo, kde bude řez umístěn.

1. Zatlačte troubu trochu tak, aby vzdálenost mezi taženou čárou a okrajem zvonu byla asi 1 cm.. Tím se zamezí poškození kanalizace během provozu a sníží se vnitřní napětí potrubí.

Dávejte pozor! Když se potrubí vloží do armatury, není nutné ji zatlačit zpět. Musí se zasunout co nejdále a zajistit maximální spolehlivost spojení.

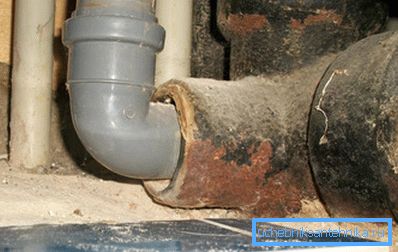

Dokovací části z umělé hmoty a litiny

Při modernizaci odvodňovacích systémů ve starých bytech je často nutné připojit PVC trubky s existujícím litinovým odtokovým systémem.

V tomto případě se práce provádějí následujícím způsobem:

• pro těsnost uzlu musíte použít speciální adaptér požadovaného průměru;
• pokud konec litinové trubky nemá zvonek, na jeho konci je aplikováno dvojité utěsňovací těsnění, po kterém je nahoře namontováno plastové potrubí se zvonem (v tomto případě není nutné gumové části namazat silikonem);
• když litinová trubka končí zásuvkou, pak se všechny akce objeví naopak.

Upevnění potrubí kanalizace

Upínání se svorkami

Všechny části odpadních vod musí být pevně připevněny ke stěně nebo podlaze.

Než budete pokračovat v této fázi práce, měli byste pečlivě prostudovat diagram připojené sítě.

Pokyny pro upevnění svorek obsahují následující požadavky:

• upevňovací prvky by měly být umístěny pod spojkami, které spojují různé prvky vypouštěcího potrubí;
• vzdálenost mezi sousedními montážními jednotkami by neměla být větší než 10 průměrů použité trubky;
• ve vertikálních stoupačích jsou instalovány svorky každých 1-2 metrů;
• vzdálenost mezi trubkou a povrchem stěny by měla být 4 mm.

Regulační stavební dokumentace (DIN 1986) vyžaduje, aby nedocházelo k vnitřnímu namáhání dokončené kanalizační sítě.

Toho lze dosáhnout kombinací pevných a plovoucích držáků:

1. Těžko. V tomto případě je potrubí zřetelně udržováno v jedné poloze. Svěrka nedovoluje, aby se součásti pohybovaly v jednom směru. Zde je však potřeba použít spojovací prostředky pro pohlcování zvuku (svorky vybavené gumovým těsněním).
2. Plovoucí. Tento uzel poskytuje volný pohyb potrubí podél své osy. Části lze upevnit pomocí stejných upevňovacích prvků (bez gumového těsnění). Nepřerušujte šrouby na potrubí.

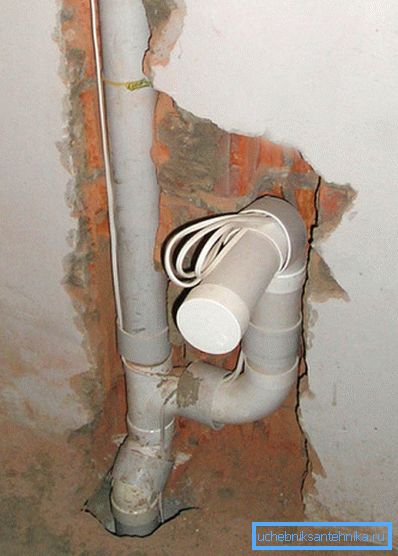

Potrubí uložené v betonu

V některých případech může být nezbytné nalít potrubí s betonem. Za tímto účelem se instalace provádí podle výše popsaného schématu (s mezerou 10 mm, která zůstává v spojovacích bodech prvků) a upevnění se provádí tak, že součásti nemohou během provozu měnit svou polohu.

Mezery mezi zásuvkou a povrchem potrubí by měly být dodatečně chráněny lepicí stavební páskou a všechny otvory by měly být uzavřeny příslušnými zátkami.

Pokud jsou trubky drženy ve stěně, musí být uspořádán blesk, jehož velikost by měla zajistit nepřítomnost vnitřního napětí.

V případě, že je povrch ihned omítnut, musí být odpadní vody zabaleny do měkkého materiálu:

• vlnitá tlustá lepenka;
• minerální vlna;
• sklolaminát.

Zvažte také tepelnou izolaci. Bez této skutečnosti může horká voda proudící potrubím poškodit dekorativní povrch.

Kontrola kvality sloučenin

Poté, co jsou všechny potrubí připojeny k jedné síti a do ní jsou připojena sanitární zařízení, měli byste zkontrolovat, zda výsledný kanalizační systém funguje.

Za tímto účelem se doporučuje otevřít plnou kapacitu všem spotřebitelům v domě. Systém by měl bezodkladně vypustit veškerou vodu.

Zkontrolujte také těsnost spojovacích uzlů. Pokud je zjištěna netěsnost, musí se opakovat postup instalace pro jednu nebo jinou část kanalizace.

Závěr

Jak můžete vidět, instalace odpadních trubek s vlastními rukama je jednoduchá a umožňuje vám navrhnout spolehlivý systém likvidace odpadních vod s minimálním úsilím.

Další informace o této otázce naleznete v tomto článku.
