Instalace kanalizace - zlepšení domácího vybavení

Komfort v domácnosti není možný bez organizování dodávky horké a studené vody, odvodnění a stabilní teploty kdykoli v roce. Instalace kanalizace a zásobování vodou je velmi důležitou úlohou, nicméně každý pozorný majitel to zvládne.

Seznam regulačních dokumentů

Je možné pojmenovat více než deset norem, v nichž se jedná či nikoliv, kanalizace nebo organizace zásobování vodou.

Pokud však plánujete dělat všechnu práci bez pomoci odborníků, je třeba věnovat pozornost následujícím dokumentům:

• SNiP 2.04.01-85 * - obsahuje informace o odtoku, horké a studené vodě. Může být považován za "referenční knihu" v návrhu, norma neobsahuje pravidla pro instalaci kanalizace, ale obecné požadavky na systém;
• SNiP 3.05.01-85 - obsahuje také užitečné informace o návrhu a instalaci instalatérských a topenářských zařízení v bytě. Požadavky na umístění konvektorů v domě, požadované svahy potrubí na přístup k topným zařízením atd. Jsou uvedeny.
• SNiP 41-01-2003 - užitečné pouze při návrhu vytápění, větrání v bytě. Informace budou užitečnější ve fázi návrhu topného okruhu;

Pokud jde o obecné požadavky na kanalizaci, zásobování vodou a vytápění, mohou být formulovány následovně:

• těsnost kloubů;
• minimální počet otáček potrubí;

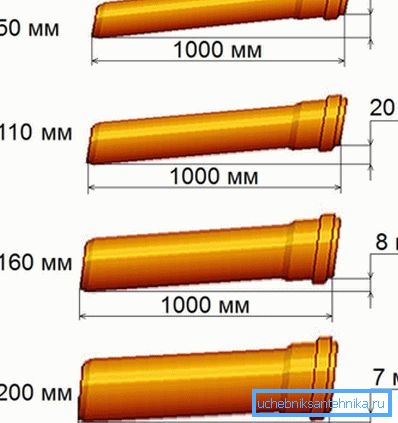

• sklon potrubí (odpadní vody) by měl být vybrán v souladu s průměrem;

• při výběru potrubí musí být zohledněna povaha toku tekutiny, protože voda je dodávána pod tlakem;
• v případě ohřevu a přívodu teplé vody je nutné vzít v úvahu dlouhodobé vystavení vysokým teplotám.

Jaký materiál si vybrat

Trvanlivost a frekvence údržby odtokového systému nebo zásobování vodou závisí mimo jiné na tom, jak správně byl vybrán materiál potrubí.

Kanalizační potrubí

Instalace kanalizačních systémů je značně usnadněna použitím plastových trubek (PVC nebo polypropylen). Polypropylenové trubky jsou méně často používány pro organizaci odvodnění, a to především kvůli tomu, že jsou plastové.

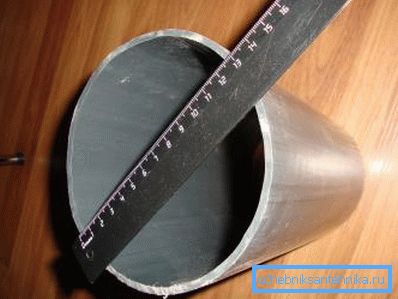

Kanalizace pracuje v režimu volného toku, takže stačí určit průměr na různých místech. Plastové kanalizační trubky se liší kromě průměru tloušťky stěny. Pokud je zatížení malé (zatížení domácího odpadního potrubí je téměř nulové), můžete zastavit při tloušťce stěny 3,2 mm.

Ale pro venkovní instalace to závisí na hloubce potrubí. Pokud je položen v ochranném boxu, může být také tloušťka považována za minimální. V opačném případě je lepší vybrat trubky s tlustší stěnou, ačkoli jejich cena je poněkud vyšší. Základní pravidla pro instalaci plastových kanalizačních systémů jsou uvedena níže.

Trubky pro zásobování vodou a vytápění

Nejpřísnější požadavky jsou kladeny na systém vytápění a ohřev vody. Koneckonců materiál potrubí musí zajistit těsnost při dlouhodobém vystavení vysokým teplotám (teplota chladicí kapaliny dosahuje 95 ° C) a tlaku.

Dávejte pozor! Polypropylenové potrubí je charakterizováno vysokou plasticitou ve srovnání s PVC kanály. Pevná fixace je proto zakázána, jinak by mohlo dojít k deformaci potrubí při dodávce horké vody.

A zde má polypropylenové potrubí výhodu. Jedná se o trubky z tohoto materiálu, které se používají k přívodu vody (studené a horké), stejně jako dodávání chladiva do chladiče.

Je možné určit, zda je potrubí vhodné pro instalaci ručního vodovodního systému.

V závislosti na značení potrubí lze použít:

• pro studenou vodu - PN číslo znamená maximální pracovní tlak (v tomto případě - 1 MPa nebo 10,2 kg / cm²). Teplota vody by neměla překročit 20 ° C;
• pro dodávání studené i teplé vody - PN Maximální teplota vody by neměla překročit 60 ° С. Používá se zřídka, cena je o něco vyšší než PN10;
• pro přívod teplé a studené vody - PN20 (tlak do 20,1 kg / cm²), horní hranice teploty kapaliny je 80 ° C. Samozřejmě, nikdo se neobtěžuje používat takové potrubí pro zásobování studenou vodou;

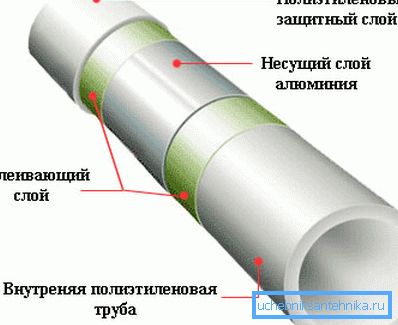

• dodat chladicí kapalinu do radiátorů, tyto trubky jsou vyztuženy hliníkovou fólií. Přípustný tlak - 25,49 kg / cm², a teplota vody může dosáhnout 95 ° C.

Montážní technika

Návrh vodovodních, kanalizačních a topných systémů je vzájemně provázaným problémem, proto doporučujeme dokončit projekt před zahájením práce. To umožní pokládat potrubí podél optimální "trasy" a vyhnout se nežádoucím průsečíkům. Instalace vodovodních systémů pro ohřev odpadních vod začíná až po vypracování plánu.

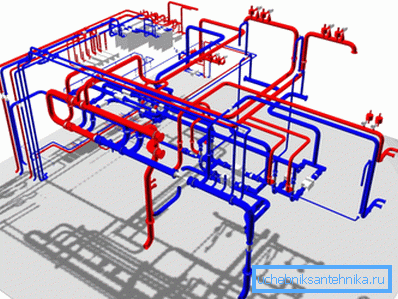

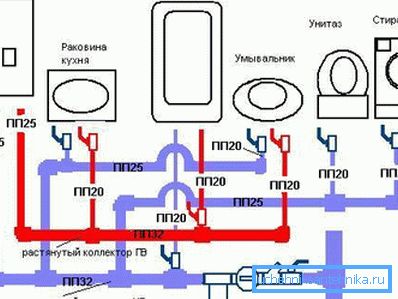

Nejlepší lze nazvat design ve specializovaných programech. Potrubí pro dodávku horké a studené vody je namalováno modře a červeně, je vhodné optimalizovat trasu.

Manuálně naplánujte manuálně grafický papír.

Plánovací pokyny jsou následující:

• nejprve měřítko zobrazuje rozložení podlahy (dům);
• označuje polohu vodovodních armatur a radiátorů;

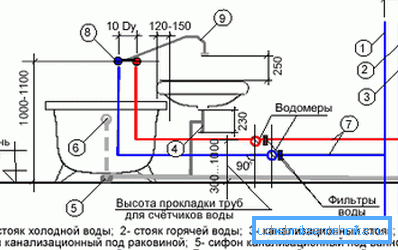

• Poté musí být v plánu instalace vodovodních zařízení spojena potrubím do stoupacího potrubí (pro vypouštění odpadních vod);
• také potřebují přinést studenou a horkou vodu.

Takový plán vám umožní přesně vypočítat požadovaný počet potrubí a tvarovek.

Postup instalace odpadních vod

Kanalizace je rozdělena na 2 subsystémy - vnitřní a vnější (platí pouze pro soukromé domy).

Instalace plastových odpadních vod se obecně provádí v následujícím pořadí:

• v případě autonomní kanalizace je nejdříve instalována septiková nádrž;

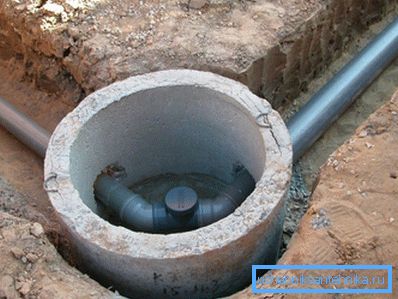

• pak se ze sedlové nádrže potrubí položí do zákopu do základů domu, je žádoucí instalovat inspekční vrty v místě otáčení potrubí;

• poté začne instalace vnitřního potrubí;
• v betonových stěnách a stropech jsou otvory připraveny předem a instalace kanalizačního systému dovnitř začíná instalací stoupacího potrubí a jeho propojení s výstupem;
• po tom zůstává pouze provést podlahovou kabeláž a připojit sanitární zařízení k odtokovému systému.

Instalace vodovodních systémů

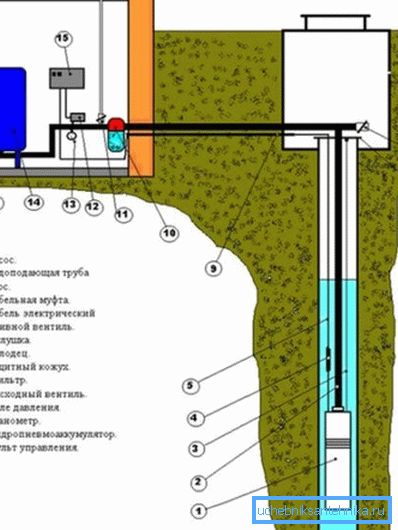

Pokud jde o zdroj vody, může to být buď centralizovaný systém zásobování vodou, nebo jakýkoli přírodní zdroj, například nádrž nebo studna. Samozřejmě, ve druhém případě bude situace komplikována skutečností, že voda bude muset být zvýšena na požadovanou výšku a poskytnout nějakou rezervu v případě výpadku elektrické energie.

Při organizaci vodovodního systému v městském bytě je vše mnohem jednodušší, stačí připojit potřebné vodovodní armatury se stoupačkou. Instalace vodovodních a kanalizačních systémů se nijak neliší, hlavní technikou je spíše správné připojení polypropylenových trubek.

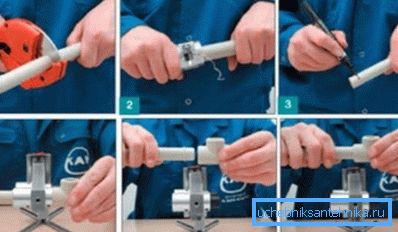

Pokud jsou kovové a PVC trubky nejčastěji spojeny zvonkovým způsobem a utěsněny nepropustným těsněním, pak v případě polypropylenových trubek to nestačí. Pro dosažení požadované těsnosti se používá svařovací technika, zatímco konce trubek za působení vysoké teploty změkčují a stávají se po připojení jeden kus.

Dávejte pozor! Při pokládce vnější části přívodu vody je obzvláště důležité zohlednit hloubku pronikání mrazem. Je lepší strávit čas a dodatečně ohřát potrubí než eliminovat náraz v zimě.

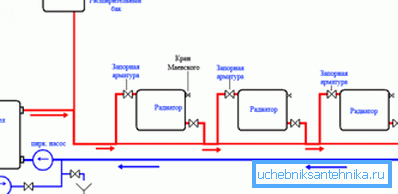

Instalace topného systému

Instalace odpadních vod z topných vod - klíč k pohodlnému životu v domě. Ale topení hraje zásadní roli při tvorbě mikroklimatu.

Tento prvek zlepšení domova může být považován za nejtěžší a časově náročný a při fázi plánování mohou vzniknout potíže. Je nutné určit požadovaný výkon okruhu s přihlédnutím k typu chladiva, teplotě, počtu podlaží a velikosti místnosti. Již na základě tohoto výpočtu je vybrána příslušná čerpadla, expanzní nádrž.

Potrubí musí odolat stálému dostatečně vysokému tlaku a teplotě v řádu 90-95 ° C. Pokud například v odtokovém systému stačí jen připojit potrubí dohromady, pak ve vytápěcím okruhu musíte neustále sledovat tlak (což znamená, že budete potřebovat manometr) a být schopen vypouštět přebytečnou vodu (expanzní nádrž).

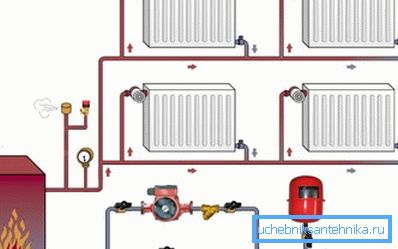

Dalším rozdílem lze nazvat pohyb chladicí kapaliny. Pokud se kanalizace jednoduše vypouští do septiku a vodovodní systém dodává spotřebiteli vodu, v chladicím systému cirkuluje chladicí kapalina kolem okruhu. To znamená, že horká kapalina je dodávána do chladiče a studená kapalina je vyprázdněna.

Shrnutí

Instalace odpadních vod, stejně jako zásobování vodou a vytápění - je životně důležité v každém domově. Tyto systémy jsou navrženy a instalovány současně a poskytují pohodlí za každého počasí. Je důležité, že dokonce i nováček stavitel bude moci zvládnout tento úkol.

Video v tomto článku je zaměřeno na všechny systémy uvedené v článku.
