Inch trubice - konverze na metrický počet

Pro mnoho lidí je metrický, nikoliv palcový systém, více známý a známý. Samozřejmě není to tak obtížné převést centimetry na centimetry, ale v případě označení rozměrů potrubí je spousta jemností. Z tohoto důvodu mnoho začínajících instalatérů otevřeně "plave" při výběru a může udělat vážnou chybu.

Co je to trubka palce?

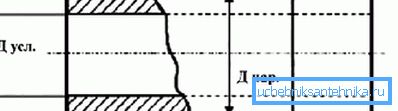

Nejdůležitějším parametrem je vnitřní průměr, i když častěji při volbě použití jmenovitého průměru (DN), jinými slovy velikosti lumenu. Šířka pásma závisí na tom.

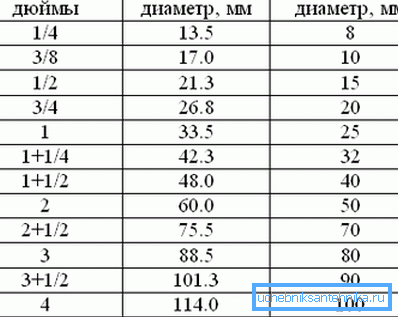

Typický palec je 25,4 mm, ale v sanitární oblasti toto pravidlo na první pohled nefunguje. Například vnější průměr palcové trubky v mm je 33,5 mm (hodnota je uvedena pro VGP potrubí). Obvyklý člověk v takovém případě si může myslet, že se do jeho výpočtů dostala chyba.

Věc je, že musíte navigovat nikoliv na vnější straně, ale na DV, ale v tomto případě není přesná shoda 25,4 mm. Takže cívka odpovídá DN 25,0 mm, a pokud jde o DV, rozptyl může být ještě větší. Pokyny pro stavební práce sotva uvádějí obtížnost konverze měrných jednotek, takže se můžete snadno mýlit.

Takže u lehkého VGP bude trubka Dvn 27,9 mm, pro obyčejnou trubku - 26,4 a pro zesílenou trubku - 25,5, důvodem pro tuto odchylku je tloušťka stěny. Pokud se v takové situaci zaměří osoba na DN, pak se s největší pravděpodobností zastaví u varianty 26,8 mm a tato velikost již odpovídá? palce, cena takové chyby může být významná.

Dávejte pozor! Dokonce i zdánlivě nevýznamná chyba směrem dolů výrazně ovlivňuje kapacitu a tlak v systému. To může negativně ovlivnit jeho trvanlivost.

Rozměry trubek z různých materiálů

Převedení palcových trubek na metriku je obzvláště důležitá při práci s různými materiály. Například, když je třeba připojit část kovového a plastového potrubí. V tomto případě je třeba vzít v úvahu nejen Dv, ale také Dn. V opačném případě nebude dosaženo těsnosti potrubí.

Ocelové trubky

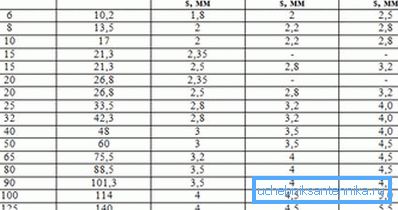

Při práci s nimi je také důležitá výrobní metoda a velikost závisí na tom. Rozsah velikostí AIV (GOST 3262-75) má tedy velikost od 6 do 150 mm (což znamená Du).

Tloušťka materiálu se mění v závislosti na verzi

• v lehkém potrubí VGP se tloušťka pohybuje v rozmezí 1,8 - 4,0 mm. Podle toho bude vnitřní průměr palcové trubky 25 mm a vnější průměr v tomto příkladu bude 33,5 mm;
• u běžné verze může mít stěna tloušťku 2,0 - 4,5 mm;
• zesílená verze má ještě větší tloušťku (2,5 - 5,5 mm).

Takové typy potrubí lze zvolit jako:

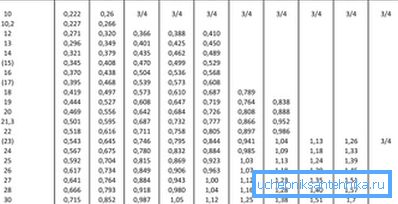

• Elektrovařená (GOST 10704-91). Liší se od VGP o něco menší DN s rovným DN. Například rozměry půlpalcové trubky se budou rovnat: DN - 15 a DN - 20 mm (pro VGP tento parametr se rovná 21,3 mm);

• Bezešvé (výrobky válcované za tepla, GOST 8372-78). Ve velikosti se neliší od elektrosvařených, maximální průměr je 1200 mm.

Je vidět, že i při malém průměru může být Dn zcela odlišný. V příkladě dokonce i půl palce potrubí v mm dává rozdíl při Dn 1,3 mm při porovnávání AIV a bezešvého potrubí.

Plastové potrubí

Při instalaci vodovodních a topných systémů s vlastními rukama se často používá polypropylen. Hlavní obtíž v tomto případě je zohlednit různou tloušťku stěny v závislosti na účelu systému. (Viz také článek Trubky pro instalatérské práce v bytě: funkce.)

Například PN10 může být použit pro přívod studené vody, minimální tloušťka stěny v tomto případě bude 1,9 mm pro Dn 20. Ale PN20 a PN25 mohou být také použity k dodávce horké vody, tudíž tloušťka stěny stoupá na 3,4 mm pro stejnou velikost .

Při výběru konkrétní velikosti je důležité nezaměňovat Du (průměrnou hodnotu lumenu) a skutečnou vnitřní velikost, která se liší v závislosti na šířce stěny. Je mnohem vhodnější uvažovat o této jemnosti na konkrétním příkladu.

Rozměry palcových trubek v mm vypadají takto: DN - 25 a DN - 32 mm, nyní definujeme hodnotu Dv pro každou třídu:

• pro PN10 se stěnou 3,0, Dvn bude 26,0 mm;

• ale pro PN20 Dvn sníženo na 21,2 mm.

Dávejte pozor! Takové nesrovnalosti v hodnotách DW v zásadě nejsou zvlášť důležité, pokud je systém namontován "od začátku" a všechny prvky jsou okamžitě zakoupeny. Je mnohem důležitější vzít tuto skutečnost v úvahu, když je potřeba potopit potrubí z různých materiálů, například z oceli a polypropylenu.

Kovový plast

V posledních letech tento materiál má trochu ztracené fanoušky, ale navzdory tomu se stále používá. Stejně jako v případě polypropylenu se musíte zaměřit výhradně na vnější průměr (DN).

Například průměr poloviny palce podle výrobce je 16 mm. Abyste zjistili vnitřní velikost, potřebujete znát tloušťku stěny (v tomto případě je to 2,0 mm), takže Dwn bude 12,0 mm.

Měď

V případě mědi je všechno poměrně jednoduché, i když problém s konverzí hodnot, kolik to bude v milimetrech, zůstává populární.

Nezapomeňte, že potřebujete několik pravidel označování:

• Rozměry palcové trubky se používají výhradně k označení vnějších rozměrů.;

• Pokud je formát záznamu poněkud odlišný, například 14/1 nebo 14/12, pak jsou tyto rozměry již uvedeny v milimetrech.. První možnost označuje hodnotu Dn a šířku stěny a druhá - hodnoty průměrů. Další informace o standardních velikostech naleznete v dokumentu GOST 617-2006.

Dávejte pozor! Při spojování prvků z různých materiálů je nepravděpodobné, že budou schopni přesně zvednout své velikosti. Pro zajištění těsného připojení se zpravidla používají speciální adaptéry, přičemž je třeba vzít v úvahu přechod od metrických k palcových rozměrech.

Shrnutí

Existují obvinění, že sanitární palce je "speciální" měrná jednotka, odlišná od obvyklých 25,4 mm. Ve skutečnosti tomu tak není, a hlavní zmatek vyplývá ze skutečnosti, že lidé nevědí, v jakých případech je vnější označeno, a ve kterém - Dvn.

Nepřidá jasnost a koncept Du, který se mírně liší od ekvivalentu palce. Příklady překladu množství uvedených v článku umožní pochopit tuto poměrně jednoduchou otázku.

Video v tomto článku ukazuje příklad připojení trubek z různých materiálů.
