Flexibilní trubka z nerezavějící oceli: vlastnosti,

18-07-2018
Trubky

Většina z nás přemýšlí o tom, jak instalovat instalační systém v bytě nebo v soukromém domě, takže to nevyžaduje mnoho prostoru a současně zůstává spolehlivé. V tomto článku vám řekneme, jaké jsou flexibilní vlnité trubky z nerezavějící oceli, jaký je jejich rozsah a jaké jsou vlastnosti jejich instalace.

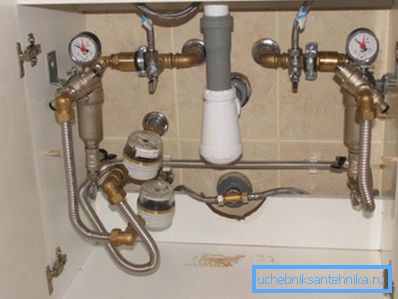

Výhody použití zřejmé

Vlastnosti použití

Jakékoli vodovodní a plynové potrubní systémy konstruované s použitím tuhých trubek jsou potenciálně nespolehlivé komunikace, které, pokud jsou špatně instalovány a nejsou odborně prováděny, mohou proudit v jednom ze spojů. Proto instalace tuhých vodovodů vždy zajišťovala potřebu profesionálního přístupu k realizaci, používání vysoce kvalitních tvarovek a nástrojů.

Situace se výrazně změnila, když se na trhu objevila nerezová pružná ohebná vlnitá trubka. S příchodem těchto produktů se změnil jak způsob instalace, tak přístup k realizaci instalace vlastním rukama.

Hlavní výhodou flexibilních trubek ve srovnání s tuhými analogy je možnost konstrukce kompletního systému se dvěma body připojení bez ohledu na počet zákrut. Současně je tuhý systém přívodu vody s dvěma spojovacími body ve většině případů rovný.

Klíčové výhody

Ve fototechniky

Mezi hlavní výhody vlnitých trubek z nerezavějící oceli spatřujeme následující vlastnosti:

  • schopnost měnit konfiguraci systému během provozu, co je nemožné na tuhých potrubích;
  • ohýbání tenkostěnných nerezových trubek se provádí ručně bez použití speciálního ohýbacího zařízení;
  • jednoduchost a snadnost instalace vzhledem k malému počtu použitých spojovacích prvků;
  • rozumnou cenu konečného výsledku vzhledem k malému počtu použitých tvarovek;
  • schopnost provádět instalační práce nezkušených instalatérů;
  • schopnost pracovat ve stísněných podmínkách (například u kuchyňských umyvadel);
  • esteticky atraktivní vzhled hotového systému.

Oblast použití

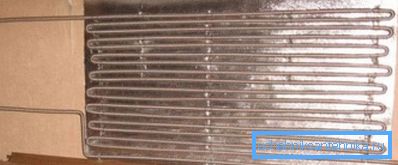

Domácí radiátor z vlnitých trubek

Neodolná ohebná trubka s vlnitým povrchem byla vyvinuta v 80. letech 20. století a od té doby se používá k výstavbě vodovodních a plynovodních systémů.

Díky těmto výrobkům bylo možné stavět potrubí v těch podmínkách, kdy je použití tuhých kovových a plastových trubek obtížné nebo nemožné. Navíc se použije vlnitý kloub v případech, kdy únik transportovaného média je nepřijatelný.

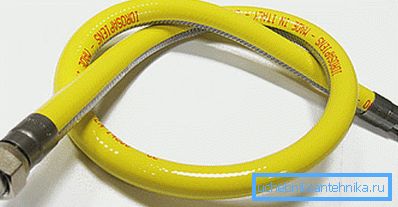

Flexibilní konektor pro bezpečný přívod plynu

Například vzdálenost od tuhého plynového potrubí ke sporáku nebo topného kotle je malá, ale pružné konektory byly vždy použity pro jeho průchod. Ne tak dávno se k tomuto účelu používala kyslíková hadice, která po celou svou spolehlivost neměla dostatečnou trvanlivost a po určité době byla pokrytá mikrotrhlinami, skrze které se plyn dostal.

Řešením problému bezpečného připojení bylo použití vlnitých trubek z nerezové oceli.

Důležité: Vysoce kvalitní vlnité konektory jsou speciálně certifikovány a jsou povoleny pro použití při instalaci topných zařízení nebo kuchyňských sporáků pomocí zemního plynu.

Další oblastí použití, kde se používají flexibilní trubky z nerezové oceli, je mobilní montáž.

Například doprava vody ze směšovače do konvice na sprchu nebo koupelnu se provádí na vlnité hadici z nerezové oceli. Podle statistik se udržuje těsnost takového spojení trubek s pravidelným pohybem sprchové hlavice po dobu nejméně 5 let, což se hodně dohodnete.

Specifika výroby

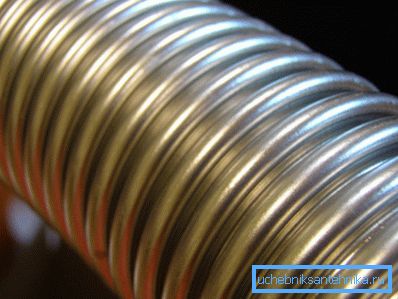

Zvuky zařízení

Návod k výrobě vlnitých kovových hadic zajišťuje použití nerezové oceli třídy AISI (SUS) 304 z nerezavějící oceli. Tato slitina obsahuje 8% niklu a 18% chromu z celkového objemu materiálu.

Takové složení složek poskytuje dlouhodobou odolnost slitiny vůči korozním procesům a mechanickému namáhání v důsledku zvýšených pevnostních vlastností.

Výrobní proces je následující:

  • plech z nerezové oceli se rozřezá na pásky vhodné velikosti;
  • průřez pásky má půlkruhový tvar;
  • zvlnění je vytvořeno z kovové pásky s daným profilem;
  • spoje jsou vařeny automatickým svařováním TIG;
  • provádí se laserová kontrola integrity švu;
  • krátkodobé tepelné zpracování (až do 1150 ° C) zvlnění se provádí tak, aby byla dodatečně flexibilní;
  • jsou upevněny koncovky;
  • konečná zkouška se provádí na zkušební stolici s kapalinou pod tlakem.

V závislosti na modifikaci a značce výrobce se vzdálenost mezi středními kroužky a jejich tloušťka může lišit v rámci technologických omezení uvedených v normách GOST 10705 a 15763.

Důležité: Výrobky určené pro dodávku plynu na kov jsou pokryty polymerovou izolací, aby se vytvořila kompletní dielektrika. Pokud při výběru hadice pro přívod plynu jste zakoupili výrobek s menšími rozměry a plánujete vybudování dalšího kusu potrubí, připojení armatur by mělo být izolováno páskou.

Parametry hotových výrobků

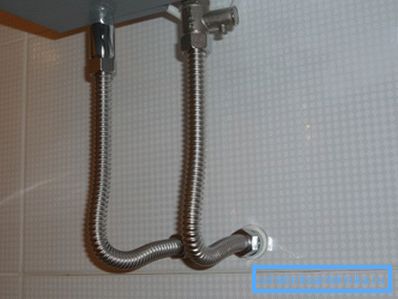

Flexibilní přívod vody

Většina výrobců nerezových vlnitých hadic dodává na trh výrobky s následujícími parametry:

  • tloušťka stěny od 0,25 do 0,3 mm;
  • minimální poloměr ohybu minimálně 30 mm;
  • pracovní tlak do 65 bar;
  • krátkodobý maximální tlak do 200 barů;
  • maximální provozní teplota až + 100 ° С.

Vlastnosti instalace

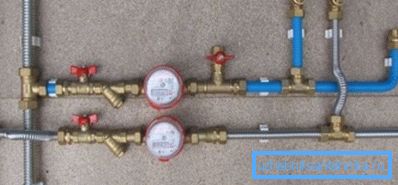

Příklad instalace

Pokyny pro instalaci pomocí speciálních vlnitých trubek neznamenají použití speciálních zařízení, jako jsou klempířské kleště nebo svařovací stroj.

Abyste takovou spojit se svými vlastními rukama, budete potřebovat klíč s odpovídajícím rozměrem. Pokud nejsou k dispozici žádné klíče s požadovanou velikostí, můžete použít opěrný klíč.

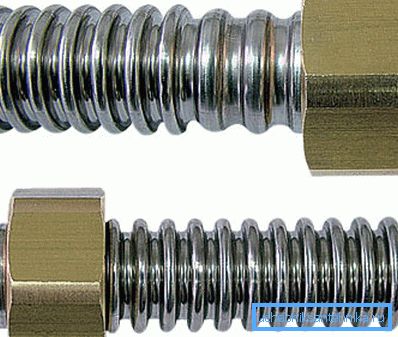

Konce trubek jsou opatřeny speciálním mosazným kováním, nejčastěji ve formě matice s vnitřním závitem (zásuvkou). Vnitřní část armatury je opatřena závitem a gumovým O-kroužkem. V důsledku toho není použití tažného nebo dýmkového pásku povinné.

Instalace se skládá ze šroubování matice na konci pevné trubky s vnějším závitem. Upevnění je zcela utaženo, ale bez nadměrné síly, což může vést k poškození těsnicího kroužku. Po upevnění jednoho z kování je trubka deformována ručně, aby se dosáhlo požadovaného uspořádání, po kterém se druhá armatura zašroubuje. (Viz také článek Krimpování trubek: funkce.)

Důležité: Vodovodní nebo plynové ohebné trubky z korozivzdorné oceli jsou realizovány v segmentu s pevnou délkou. Proto je vždy lepší vybrat si segment s malým přebytkem než vybudovat krátkou trubku s dalším kusem během instalace.

Závěr

Tak jsme uvažovali o hlavních vlastnostech vlnitých nerezových trubek. Je čas rozhodnout o volbě požadované velikosti a zakoupit si produkt, který potřebujete k provedení určité instalace.

Existují otázky, které potřebují vyjasnění? V tomto případě se podívejte na video v tomto článku.
