Elektrotechnické trubky - vlastnosti a aplikace

Ustavení elektrického vedení vyžaduje nejen znalosti a nástroje, ale také určité materiály. Kromě toho je důležité řádně rozdělovat nahromadění vodičů mezi sebou, aby bylo možno s nimi pracovat později.

Můžete jej nainstalovat tak, aby nebyla viditelná zvnějšku (skrytá volba) nebo máte k tomu neustálý přístup (metoda open).

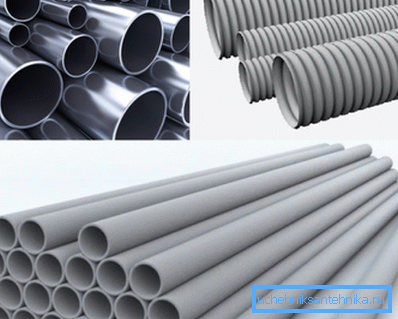

Typy elektrických potrubí

První možnost je snadnější instalace, snadná údržba a spolehlivost. Druhý vyžaduje použití speciálních krabic, trubek, kovových ohebných drátů, konstrukčních dutin.

Podle pravidel ochrany práce a protipožární bezpečnosti se doporučuje provozovat elektrická vedení ve speciálních elektrických výrobcích, například v potrubích.

Vyrábějí se v různých typech a pro tento účel používají různé materiály, prokázaly svou užitečnost ve stavebnictví a dalších průmyslových odvětvích. Cena produktů vám umožňuje používat bez omezení.

Plast - PVC a HDPE

Bez ohledu na to, jakou metodu pokládky se rozhodnete použít, můžete použít následující potrubí těchto materiálů:

• vlnité;
• hladké;
• zesílené pružné, které umožňují chránit pracovní kabely různých zařízení;
• dvojité stěny pro instalaci do vody nebo do půdy, pokud je nutné položit napájecí kabel s velkým průřezem a optickou sítí (pouze HDPE).

Obecné vlastnosti elektrických konstrukcí lze také připsat jejich odolnosti vůči mechanickému poškození, izolačním vlastnostem, odolnosti vůči různým teplotním podmínkám (od -20 ° C do + 90 ° C).

Obvykle jsou dva typy:

• se sondou pro tažení kabelů;
• bez sondy.

Elektrická PVC trubka je vyrobena z polyvinylchloridu s použitím metody kontinuálního vytlačování. Tento materiál má ohnivzdorné vlastnosti, rozměry: O16-50 mm, délka - 3 m.

Mezi výhody patří:

• schopnost odolat mechanickému poškození;
• dostatečná tuhost;
• malý koeficient roztažnosti.

Tip: PVC trubky jsou nejlepší PVC prokázané při položení elektrického vedení pod betonem.

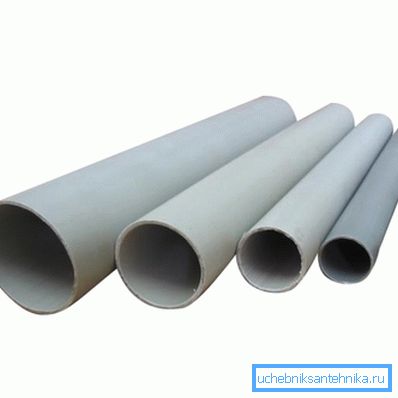

Pevné hladké výrobky se používají jako dodatečná mechanická ochrana a izolace kabelů. Můžete jej použít k otevření kabeláže na stěnách a stropech, vyrobených z jejich nízko hořlavých stavebních materiálů.

Výběr takových výrobků na trhu je velmi velký:

• tvrdý hladký;
• vyztužené;
• vlnité;
• hladké tuhé, pro výrobu které používají samozhášivý polyvinylchlorid.

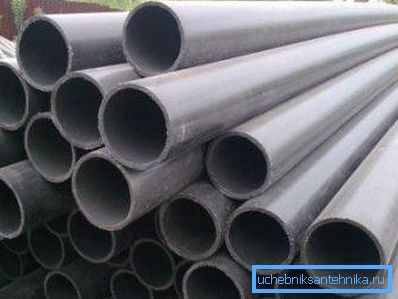

PND Electrical Pipe dokáže odolat chemikáliím. Materiál však nemá dostatečnou odolnost proti nárazům a má také vysokou propustnost.

Takové potrubí se používá pro:

• zásobování vodou;
• elektrické vedení;
• kladení izolačního kabelu do půdy;
• potřeby domácnosti.

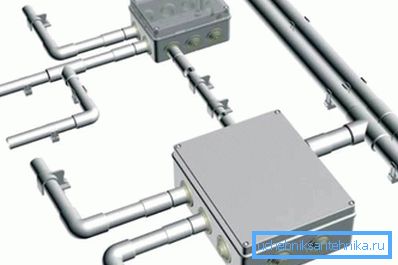

Montáž

Je třeba si položit vlastní ruce s přihlédnutím k vlastnostem, které jsou vlastní PVC. Například jeho dobrý mrazuvzdornost umožňuje instalaci i při -30 ° С.

Tip: věnujte pozornost kloubům, které je třeba utěsnit tak, aby nedocházelo k tvorbě prachu, olejů, technických emulzí ani ke kondenzaci.

Chcete-li odstranit nahromaděnou vlhkost, potrubí by mělo být položeno s předpětí směrem k draw-boxy. Pokud instalujete do základů nebo mezi komunikacemi základny budovy, řídí těsnění striktně vodorovně.

Doporučuje se pokládat nejkratší cestu, hlavním cílem je zajistit, aby nedošlo k poškození dálnice.

Tip: Při pokládce kabelu do pevných PVC trubek v hloubce pod 2 m je potřeba betonová vrstva o tloušťce 800-1000 mm.

Produkty musí sloužit jako ochranná bariéra pro elektrický kabel z různých mechanických efektů různými způsoby kladení kabeláže.

Proto je nutné dodržovat stanovené požadavky SNiP, pravidla proti požáru a instalační předpisy pro elektrické instalace:

1. Uvnitř a vně prostor se instalace provádí na nosných základnách elektrických instalací.
2. Instrukce umožňuje pracovat v teplotním rozmezí od -5 ° C do +60 ° С, provoz je povolen v následujícím režimu - od -25 ° C do +60 ° С.
3. Otevřená verze umožňuje instalaci uvnitř i vně prostorů na základě jakéhokoli stupně hořlavosti.
4. Skrytá instalace ve stěnách, stropech a podlaze je možná pouze na základně z nehořlavých materiálů. Také potrubí může být provedeno v betonovém masivu.

Ocel

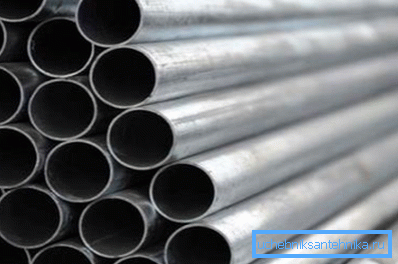

Elektrická ocelová trubka je schopna chránit dráty a kabely před mechanickým namáháním. Obvykle se používá při stavbě dřevěných předmětů a za vybavení prostorů, na které jsou kladeny vysoké požární požadavky.

Rozsah takových výrobků je velký, níže jsou hlavní typy závitových ocelových elektrických trubek, kde je závit odříznut z jednoho konce a spojka pro druhou je nainstalována:

Rovněž je vyráběno nelakované ocelové elektrické potrubí. Obvykle je délka každého modelu 3 m.

PVC vlnité

Elektrotechnické vlnité trubky podle GOST jsou určeny k ochraně elektrických, telefonních a televizních kabelů. Vzhledem k snadnému ohýbání v jakémkoliv směru lze použít pro elektrické práce v zavěšeném stropu a jiných konstrukcích, kde není možnost instalace tuhých boxů a systémů. Výrobky používané pro otevřené a skryté kabeláže.

Provoz vlnitých elektrických součástí přesahuje půl století. S jejich pomocí je možné zajistit spolehlivou bezpečnost a snadnou instalaci kabelových systémů. Produkty mohou mít jiný průměr - 16-63 mm a tloušťku stěny.

V druhém případě to ovlivňuje stupeň zatížení, které mohou odolat. Materiál je samozhášivý plast-PVC, který neumožní šíření požáru po konstrukci v případě požáru.

Závěr

Pohodlné elektrické systémy pro pokládání kabelů a drátů velmi usnadnily práci pokládky a kabeláže. Kromě toho se staly pro ně další ochrannou bariérou.

V praxi se používají trubky z oceli, HDPE a PVC, které mohou být také vlnité, což zvyšuje jejich schopnost.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
