Drát pro vytápění potrubí - nejlepší způsob mrazu

Na větším území naší rozsáhlé země v zimě dochází k akutnímu problému ochrany vody a kanalizace před zamrznutím. Ustavení potrubí pod bod mrazu není vždy možné, plus pro nepravidelně vytápěné budovy, jako je dacha, obecně ztrácí svůj význam.

Topný vodič pro potrubí, v tomto případě bude nejlepší řešení.

Proč je potřeba

Za prvé, začněte s tím, že tato metoda nenahrazuje tradiční pasivní izolaci komunikace. Faktem je, že pasivní izolace neohřívá strukturu, ale pouze zpomaluje proces snižování teploty v systému.

Při montáži topného vodiče na potrubí zajišťujeme optimální teplotní podmínky. Tabulka ukazuje závislost tloušťky pasivní izolace na průřezu potrubí.

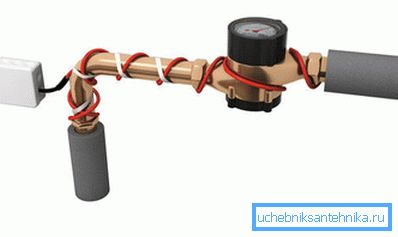

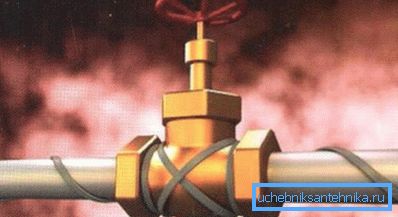

Navíc konstrukce systému zahrnuje kromě rozšířených potrubí také uzavírací zařízení, jedná se o různé ventily a uzavírací ventily, v oblasti, kde je také možné zamrznutí. Potrubí topení na drátě úspěšně řeší tento problém.

Typy topného kabelu

Samotný princip fungování je založen na banálním zvýšení teploty vodiče obsaženého v elektrickém obvodu. V současné době existují dva druhy specializovaných kabelů, které se liší v principu provozu a uspořádání topných prvků.

Odporový kabel

Tento druh kabelových výrobků je již dlouho znám. Její práce spočívá v zahrnutí topného drátu s uzavřeným okruhem s předem stanoveným odporem. Oba vodiče s jedním topným závitem a vícejádrovými kabely jsou vyráběny. Pokyny doporučují, aby byla do těchto obvodů zavedena tepelná relé pro řízení vytápění.

Slabým bodem těchto řetězů je to, že mohou mít pouze určitou, předem stanovenou délku, když řeznou řetězy a systém přestane pracovat. Pro určitou délku čáry je vybrán jeho průřez jádra, pokud je řezán a spojen, čímž se zkrátí, závit se zahřívá více a může se jednoduše vyhořit.

Navíc je zakázáno překrývat tyto linie mezi sebou. Jedná se o stejný kotel, jen delší dobu.

Samoregulační systém

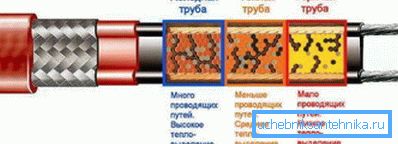

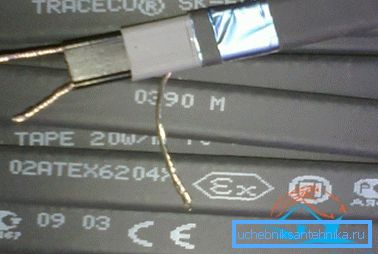

Práce tohoto systému jsou založeny na využití pokročilých technologií. Kabel se skládá ze dvou vodičů, mezi kterými je umístěn vodivý polymer, v některých zdrojích může být označen jako polovodičová matice.

Když teplota prostředí klesá, začne se polymer zahřívat více, a nikoli po celé délce linky, ale pouze v chladném sektoru, pro který se také nazývá inteligentní kabel.

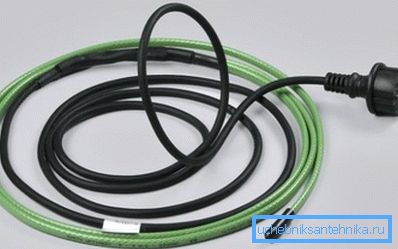

Navíc, linky malé délky, které jsou vlastně rekreační chaty a soukromé domy, nemusejí používat další termostatické zařízení.

Takový kabel je mnohem snazší instalovat. Samoregulační topný vodič pro potrubí lze řezat do sektorů požadované délky. Navíc se nebojí průsečíků nebo překryvů.

Důležité: cena samoregulačního kabelu je v průměru o čtvrtinu vyšší než cena odporového kabelu. Tato mezera však kompenzuje skutečnost, že odporové systémy vyžadují instalaci dalšího termostatického zařízení.

Nenápadnost instalace

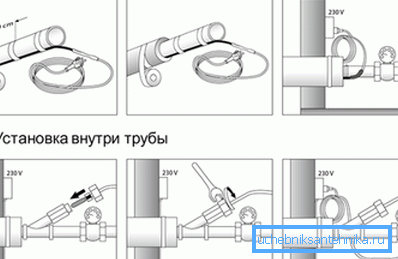

Pro trubky je možné namontovat i trubku z vnější strany i zevnitř potrubí. Každá metoda je dobrá svým vlastním způsobem, takže je třeba si vybrat v závislosti na struktuře konstrukce, průměru potrubí a účelu systému, kanalizaci nebo zásobování vodou.

Interiérové ​​uspořádání

• Interní typ instalace je vhodnější pro již operační systém. Tímto přístupem nepotřebujete vytěžovat potrubí, abyste vytvořili venkovní vytápění.
• Kromě toho dochází k přenosu tepla přímo do dutiny potrubí, s výjimkou tepelných ztrát při zahřátí stěn. Tato metoda je vhodnější pro instalatérství, v kanále agresivnějším prostředí a existuje nebezpečí přerůstání kabelů.
• Pozitivním faktorem je, že vnitřní vodič pro potrubí je mnohem snazší zjistit, i když pro jeho instalaci budete muset vložit další žlábek do systému, instalace přes uzamykací zařízení je přísně zakázána.

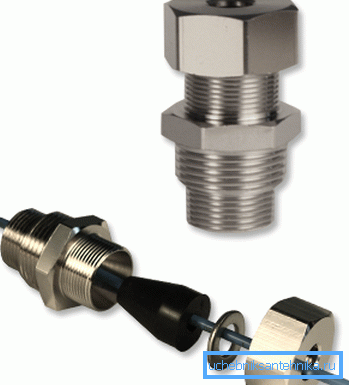

• Pro instalaci je třeba přesně zjistit délku vyhřívaného sektoru. V ideálním případě je žádoucí zajistit závit na obou stranách. Ale zpravidla stačí, aby linku vložila ve směru kapaliny. Takové kabely jsou snadno poškozené, takže je třeba se vyvarovat jakýchkoli vrásek nebo ostrých rohů, zejména v oblasti plnicího boxu.

Důležité: v případě zavádění do instalatérského systému je třeba dbát na to, aby byl tento materiál odpovídajícím způsobem certifikován. Cena těchto výrobků je vyšší, ale jejich vlastní zdraví je dražší.

Venkovní vytápění

Drát pro vytápění potrubí venku je mnohem snazší fixovat, může být proveden i se svými vlastními rukama, aniž byste měli nějaké vážné odborné školení.

Hlavním důvodem je vyloučit možnost mechanického poškození vedení během provozu.

• Kabel by měl být upevněn na povrchu nosiče speciální fólií.. Mějte na paměti, že je obvyklá zakázka používat kancelářské nebo stavební pásky. Při instalaci nezapomeňte, že odporový kabel by se neměl protínat.
• Mohou být fixovány různými způsoby, hadí, spirála, v jedné či více liniích. Vše závisí na požadovaném výkonu a vytápění. Zpočátku je vlákno o délce 30-50 cm fixováno přes jeho pás.

Dále je třeba celou dráhu nalepit na vrchol závitu. Pro ohřev kanalizačního systému stačí nechat jeden vodič podél dna potrubí.

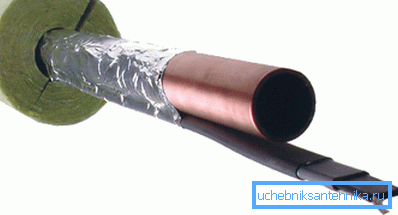

Tip: Plastové trubky mají nízkou tepelnou kapacitu, takže je zahřívají tvrdší. Chcete-li zvýšit přenos tepla, doporučujeme fólii předem zabalit. Fólie je kov a při zahřátí rozšiřuje plochu vyhřívaného povrchu.

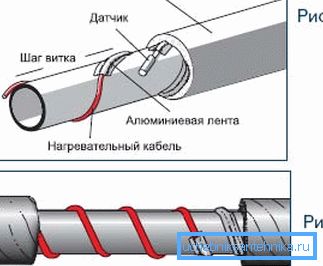

• Pokud jsou v okruhu umístěny snímače s řízenou teplotou, mohou být umístěny přímo na povrchu potrubí, avšak nikoli v blízkosti závitu, ale v určité vzdálenosti. V opačném případě bude relé neustále vyřazovat.

Důležité body

• Pokud je potrubí položeno do hloubky větší než 50 cm a je dodatečně izolováno, doporučuje se instalovat topný vodič pro potrubí v oblastech, kde průměrná teplota v zimě klesne pod -15 ° С.
• Průměr ohybu kabelu by neměl být menší než 6 poloměrů kabelu.
• Kterýkoli z uvedených systémů musí být vybaven ochranným zařízením, nouzovým vypnutím nebo RCD.

Video v tomto článku ukazuje jemnosti montáže topného kabelu.

Závěr

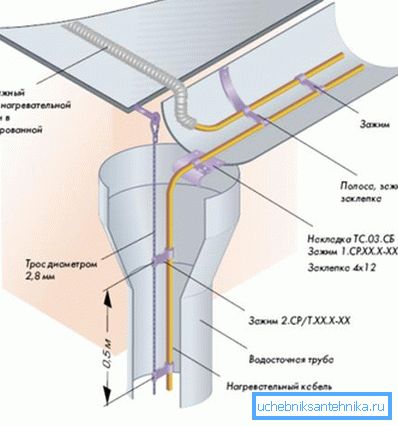

Kanalizace a instalatérství nejsou jedinou oblastí využití této technologie. Nyní je široce využíván k ohřevu střechy, jako ochrana před nárůstem rampouchů na kanálech a mnohem více.
