Čtvercové a obdélníkové trubice - typy a rysy tohoto typu

14-09-2018
Trubky

Čtvercové a obdélníkové trubky se nyní aktivně používají téměř ve všech oblastech průmyslu. Tato konfigurace výrazně zvyšuje technické vlastnosti pevnosti, která je nezbytná v konstrukci, automobilovém designu a při výrobě nábytku. Každý rok se řada profilových trubek neustále zvyšuje, ve srovnání s rozsahem, který byl vyroben před 20 - 30 lety, se zvýšil více než dvakrát.

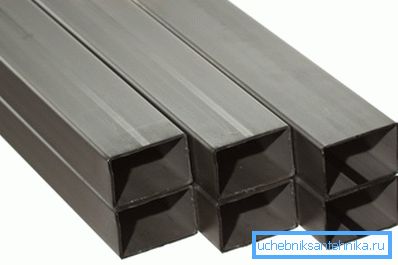

Fotografie obdélníkových vzorů.

Proč obdélník

Kulatá část je vhodná pro přepravu kapalin nebo plynů. Válcový tvar udržuje tlak lépe a je mnohem jednodušší při výrobě. Profilové výrobky jsou však odolnější vůči vnějším zatížením. Konfigurace a rozměry obdélníkových trubek jsou takové, že mají 2 příčné žebra.

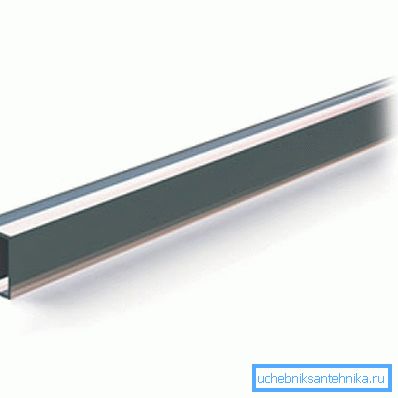

Nákres produktu.

Odrůdy produktů

Všechny trubky se čtvercovým nebo obdélníkovým průřezem jsou obvykle rozděleny do 3 typů.

  1. Nejběžnějším typem se považuje svařovaná konstrukce.. Takový výrobek je vyroben z ohýbaného a svařeného plechu na speciálním zařízení. Jsou regulovány obdélníkové trubky svařované kovem podle GOST 30245. Cena těchto výrobků je nejpřijatelnější, proto se používají častěji.
  2. Výrobky válcované za tepla, mají spíše vysoké provozní vlastnosti, jsou nákladnější ve výrobě, ale tato technologie umožňuje výrobu trubek s jasně definovanými parametry.
  3. Konstrukce na válcovnách za studena, zpočátku mají vysokou pevnost, ale slabou elasticitu. Zvýšit pružnost použité technologie "dovolená". Kov se zahřeje na určitou teplotu a pomalu ochladí.
Válcovačka za tepla.

Důležité: jakýkoliv sortiment pravoúhlých trubek podle GOST 8639 82 reguluje výrobu všech válcovaných výrobků na válcovnách trubek pro válcování za tepla a za studena.

Jaké jsou výhody čtvercových a obdélníkových výrobků?

  • Jak již bylo zmíněno dříve, vzhledem k přítomnosti přírodních paralelních výztuží mají takové konstrukce mnohem vyšší pevnost než trubky válcované za tepla ze stejného úseku. Navíc je za tepla válcovaný kov nepřiměřeně těžší a objemnější.
  • V současné době jsou téměř všechny kovové výrobky podrobeny antikorozní úpravě, což výrazně zvyšuje životnost. Nerezové a legované oceli původně nepotřebují takové zpracování.
  • Pravoúhlý nebo čtvercový tvar trubek je dobře připevněn na svislé a vodorovné ploché plochy. Takové provedení jsou vhodné pro pokrytí jakýchkoliv konečných materiálů.
  • V dutých výrobcích je snadné umístit jakoukoli komunikaci. Od kabelových linek až po dodávku vody.
  • Obdélníkové nebo čtvercové konstrukce jsou vhodnější pro skladování, balení a přepravu, v porovnání s kruhovou částí tyto výrobky zabírají mnohem méně místa.

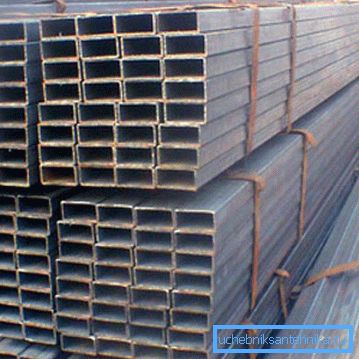

Skladování zboží.

Co se týče výpočtů

Pokrytí celé řady obdélníkových trubek v jednom článku je nereálné. Nejdůležitější je však pamatovat na to, že při nákupu a přepravě je velkou důležitost váhy obdélníkové trubky, protože kovové základny uvolňují výrobky váhou.

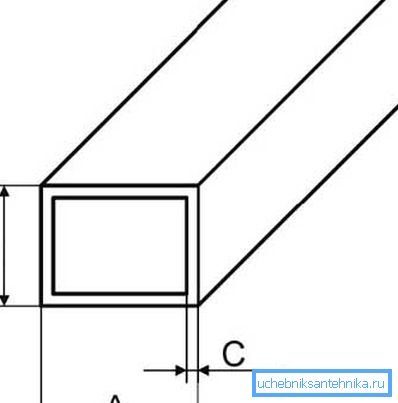

Údaje potřebné pro výpočty.

Hmotnost běžného metru obdélníkové trubky závisí na velikosti průřezu a tloušťce stěny. V polních podmínkách lze tuto hodnotu vypočítat stejně jako hmotnost plechu. Jinými slovy, pro provedení designového skenování v metrech čtverečních vynásobte pevnou tabulkou konkrétní hmotnost tohoto kovu v gramech a tloušťku stěny v milimetrech.

Hodnoty získané těmito výpočty budou přibližné. Samozřejmě je můžete použít, pokud nemáte tabulku s přesnými daty. Ještě lepší je, pokud můžete použít kalkulačku online, pomocí které můžete přesně vypočítat váhu obdélníkové trubky.

Představujeme například část tabulky sestavené podle GOST 8645 82 pro ocelové konstrukce. Stejná GOST pro obdélníkové trubky reguluje parametry výrobků z nerezových, legovaných a jiných speciálních druhů kovů.

Hmotnost ocelové trubky.

Obdélníkový průřez trubek Stěna Hmotnost 1 m / s
20 x 15 mm 1,5 mm 0,810 kg
20 x 15 mm 2,0 mm 1,070 kg
25 x 15 mm 1,0 mm 0,620 kg
25 x 15 mm 1,5 mm 0,930 kg
25 x 15 mm 2,0 mm 1,225 kg
30 x 20 mm 1,5 mm 1,178 kg
30 x 20 mm 2,0 mm 1,554 kg
40 x 20 mm 1,5 mm 1,401 kg
40 x 20 mm 2,0 mm 1,853 kg
40 x 25 mm 1,5 mm 1,554 kg
40 x 25 mm 2,0 mm 2 057 kg
50 x 20 mm 1,5 mm 1,660 kg
50 x 20 mm 2,0 mm 2 198 kg
50 x 25 mm 1,5 mm 1,778 kg
50 x 25 mm 2,0 mm 2,355 kg
50 x 30 mm 1,5 mm 1,849 kg
50 x 30 mm 2,0 mm 2,449 kg
50 x 40 mm 1,5 mm 2 100 kg
50 x 40 mm 2,0 mm 2 790 kg
50 x 40 mm 2,5 mm 3,470 kg
60 x 20 mm 1,5 mm 1,849 kg

Důležité: v tabulkách profilovaných výrobků byla uvedena teoretická hodnota hmotnosti materiálu. Normy umožňují odchylku teoretických údajů od skutečné hmotnosti do 12%.

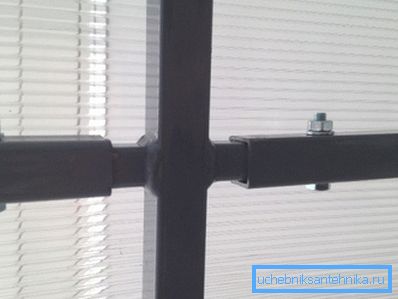

Skládací rám profilovaných konstrukcí.

Kde se používají trubky

Nyní téměř každé staveniště používá profilovaný materiál. Pamatujte si, jak rychle rostou moderní nákupní střediska, pavilony, výstavní síně a další podobné budovy. To vše bylo možné, protože rám je v nich sestaven z kovových nosníků a profilovaných trubek.

Konstrukce, jedna z oblastí, kde je nárokována vnější stabilita trubek. Pevnost výrobků při podpoře stavebních konstrukcí upadá do pozadí. Pro obdélníkové trubky vyrobené svařovací technikou existuje samostatná GOST.

Řada obdélníkových trubek podle GOST 30245 2003 má v současnosti nejširší rozsah velikostí pro svařované výrobky.

Trubky různých úseků.

Důležité: I-nosník ve svých pevnostních charakteristikách překračuje profilovanou trubku, takže čtvercové a obdélníkové trubky se používají v mezilehlých, otevřených konstrukcích s průměrnou úrovní zatížení nebo na místech, kde je důležitá estetická stránka.

Ale profilované výrobky ve stavebnictví se používají nejen k výrobě nosných nosníků ve výškových budovách. Tento materiál je méně populární při uspořádání lehce zatěžovaných a technologických struktur.

Obdélníkové bimetalové zábradlí lze nalézt v každé kanceláři. Obdélníkové plastové potrubí, vhodné pro uspořádání skrytých kabelových vedení ve výškových budovách. A konečně, dočasné skládací výstavní nebo obchodní pavilony se spravidla vyrábějí právě z takového profilu. (Viz též článek Upevnění kabelů v potrubí: funkce.)

Trubky z ušlechtilé oceli.

Tato forma je široce používána při výrobě nábytku. Všichni jsme šli do školy a pamatovali si, ne vždy krásné, ale spolehlivé a trvanlivé stoly a stoly, sestavené na základě čtvercových nebo obdélníkových trubek. Moderní návrháři nábytku také nepřehlédnou tyto profily.

Nyní je téměř jakékoli vozidlo s kolovým vozidlem ve svých konstrukčních ložiskových prvcích vyrobeno ze čtvercových nebo obdélníkových trubek. Počínaje vozíkem v zemi, přívěsem k vozidlu a koncovým sportovním vysokorychlostním závodním vozem, jsou všude takové potrubí.

A konečně, venkovské skleníky, které se rychle sestavují a rychle sestavují s vlastními rukama, jsou často vyrobeny z přesně tvarovaného lehkého kovu. Pokyny pro montáž těchto konstrukcí trvají nejvýše 1 stránku a jsou pochopitelné na intuitivní úrovni.

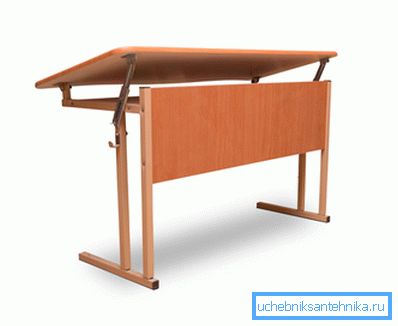

Nábytek na bázi profilovaného materiálu.

Video v tomto článku zobrazuje profilované trubky.

Závěr

Nikdo se nebude potýkat s tím, že v přírodě neexistují žádné univerzální materiály. Čtvercové a obdélníkové trubky také nejsou výjimkou. Ale v mnoha oblastech stavebnictví a zpracovatelského průmyslu jsou nepostradatelným materiálem.

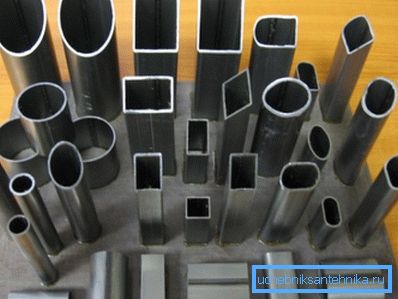

Nabídka produktů různých profilů.
