Čtvercová trubice - univerzální stavební materiál

Profilové potrubí má řadu užitečných vlastností, které poněkud rozšiřují rozsah jeho použití ve srovnání s kruhovou částí. Plochý povrch usnadňuje jeho použití zejména při instalaci různých konstrukcí. Také díky své podobě je usnadněn proces propojení jednotlivých prvků do složitých struktur.

Obecné informace

Takové potrubí může být vyrobeno jak z oceli, tak z plastu, například z PVC.

Materiál z velké části určuje rozsah použití válcovaných výrobků, takové možnosti jsou možné:

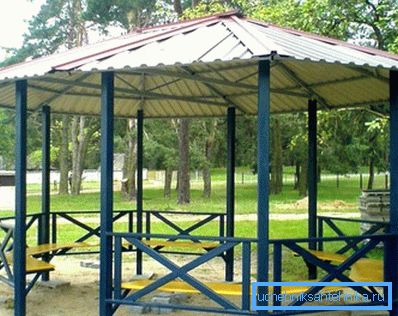

• ocelová trubka této formy není vhodná pro organizaci dodávky vody nebo vytápění. Může se však použít k vytváření rámců z trubek různých sekcí a dokonce i k nábytku s vlastními rukama. Poměrně malá část může být použita pro zablokování velkých rozpětí, pro tento účel jsou z nich vytvořeny vazníky a velké nosiče mohou být použity jako nosné prvky, například sloupy;

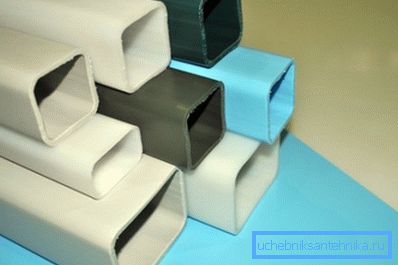

• Čtvercové plastové trubky samozřejmě nemají pevnost kovu, a proto je oblast jejich použití omezena povoleným zatížením. Například plastové potrubí lze použít v systémech zavlažování v drůbežích farmách. Stojany z plastových plotů mohou být vyrobeny z větší velikosti, jako kabelové kanály, vzduchové kanály atd.

Použití válcované oceli v ASG

Použití takového potrubí v průmyslové výstavbě se poněkud liší od konstrukce jednotlivce. Za prvé, rozsah úkolů a zatížení struktury. Vzhledem k popularitě válcovaných výrobků je smysluplnější detailnější regulační požadavky a jejich použití.

Regulační dokumenty

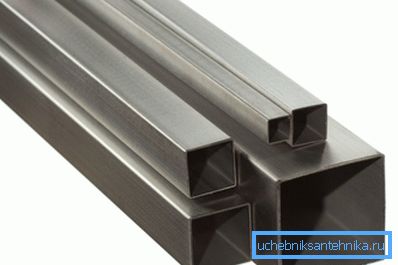

GOST pro čtvercové trubky obsahuje základní požadavky na geometrické rozměry, jejich tolerance a standardní rozměry jsou uvedeny v sortimentu.

Situace s regulačními dokumenty se liší v závislosti na materiálu:

• pro ocelové potrubí existují 3 hlavní normy: GOST 8639-68, GOST 8639-82 a GOST 30245-2003. Druhý dokument kombinuje základní informace nejen ve čtvercovém, ale i pravoúhlém řezu. Ve stejných dokumentech najdete hmotnost na metr čtvercového potrubí;

• jako u plastových trubek, jako takový neexistuje regulační dokument pro tyto trubky. Proto je nutné více spoléhat na informace výrobců.

Použití profilového potrubí

Při individuální konstrukci se obvykle používají malé rozměry. V tomto případě je jeho rozsah omezen na rám trubek pod skleníkem nebo regály pro instalaci plotu. Současně je zatížení relativně malé, takže váha čtvercového potrubí nehraje velkou roli.

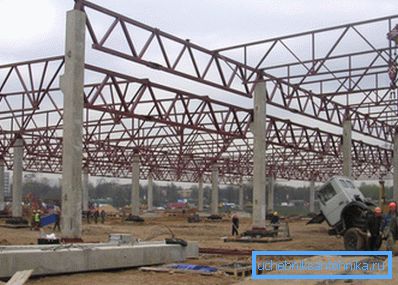

V průmyslové výstavbě umožňuje tento materiál několikrát snížit čas strávený na stavbě konstrukcí. Zvláště cenná je skutečnost, že může být použita k pokrytí významných rozpětí. Tato technika je široce využívána například při zablokování rozpětí v průmyslových obchodech, hypermarketech a dalších rozsáhlých zařízeních.

Jediným problémem v tomto případě je hmota čtvercového potrubí, pokud jednoduše zablokujete rozsáhlý rozsah s dlouhým potrubím, rozpadne se pouze pod jeho vlastní hmotností. Proto, pro překrytí velkých rozpětí jsou farmy.

Potrubní vazníky

Každá farma se skládá z prvků, jako je pás (horní a spodní) a výztuha. Vedle profilu potrubí mohou být vyrobeny z I-trámů, rohů a dalších válcovaných výrobků. Avšak vazníky z válcovaných výrobků jsou mnohem pohodlnější při výrobě, zatímco hmotnost konstrukce zůstává malá (může být stanovena GOST).

Farma lze klasifikovat podle formy, existují takové typy:

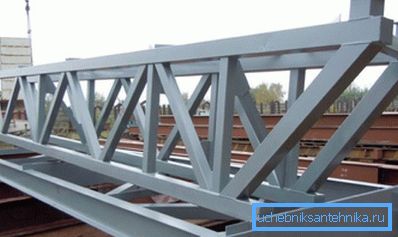

• s paralelními pásy;

• ve formě trojúhelníku. Trojúhelníkový čtvercový truhlový nosník může být například použit jako základ systému vazníků;
• trapézový;

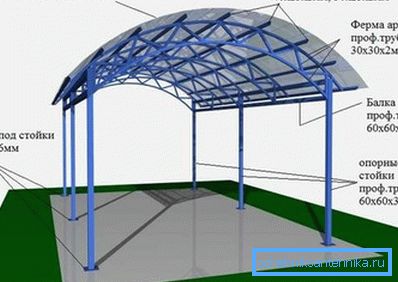

• klenutý.

Dávejte pozor! Chcete-li vytvořit klenutý vazník, potřebujete ohýbač trubek. Pokyny pro jeho použití jsou extrémně jednoduché - stačí jen pro roztažení potrubí mezi válečky. Je lepší neohýbat profil válcování ručně, riziko poškození je skvělé.

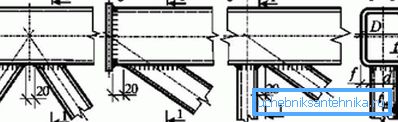

Ve výrobě zvláštní pozornost by měla být věnována uzlům vazníku od čtvercové trubky. Geometrie uzlů silně ovlivňuje činnost konstrukce pod zatížením.

Vlastnosti montážních jednotek

Uzel je bod, ve kterém se setkávají alespoň 3 části potrubí.

Nejčastěji používané takové metody sdružování:

• svařování;
• pomocí šroubů nebo nýtů;

• Navíc můžete použít výztužné pletené předměty;
• je povoleno používat rozšiřovací příchytky, podpěry pro posílení uzlu.

Je povoleno kombinovat prvky farmy jako zadní část a překrývání. Současně záleží na standardní velikosti, velikosti čtvercového potrubí lze naučit ze vzdálenosti.

Dávejte pozor! Ve svařovaném spoji lze dodatečně použít kovové těsnění, pokud není dostatečná tloušťka stěny. V opačném případě může být kov snadno spálen.

Při montáži jednotky je obzvláště důležité, aby jednotlivé prvky nebyly přemísťovány vzhledem k jejich konstrukční poloze. Osy pásu a ramen by se měly v jednom bodě protínají, pouze v tomto případě budou rovnoměrně naloženy obě ramena.

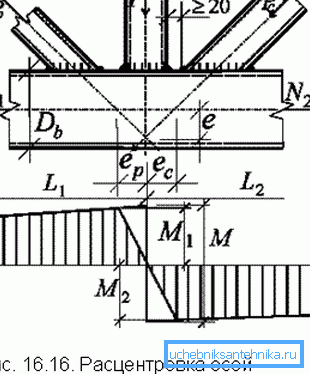

Existují však výjimky z tohoto pravidla. Například v případě použití různých velikostí ve svincích nebo pokud jsou kvůli geometrii pásu omezeny, je povoleno vystředění uzlu. Vliv centrování je patrný v okruhu momentů, při jeho konstrukci byla také zohledněna váha čtvercových trubek.

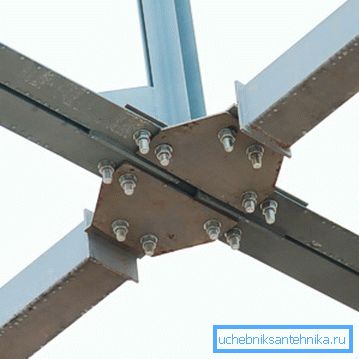

Samostatně je třeba zmínit konsolidační klouby. K tomu lze použít šroubování. V případě šroubů se pro napínací spoje používají šrouby s vysokou pevností a jsou vyrobeny z uhlíkové oceli pro stlačení.

Dávejte pozor! V případě přírubového spojování potrubí je nutné zvýšit tuhost příruby v roztažené zóně. Chcete-li to udělat, můžete jednoduše zpevnit žebra, cena takového řešení je minimální a konstrukce je zaručena, že se neztrácí pod zatížením.

Na konci

Profilové potrubí je všestranný stavební materiál. Vzhledem k geometrickým vlastnostem může být široce používán nejen jednotlivě, ale i v průmyslové výstavbě. Článek se zaměřuje na použití válcované oceli ve stavebnictví.

Video v tomto článku ukazuje příklad použití čtvercové trubky v jednotlivých konstrukcích.
