Co jsou adaptéry pro potrubí

Potrubní adaptéry hrají důležitou roli v prakticky každém potrubním systému. Současně nezáleží na tom, jakým účelem je: vnější nebo vnitřní odpadní vody, vnější nebo vnitřní zásobování vodou. Pokud je nutné produkty připojit, jejich použití je často prostě nevyhnutelné. Dnes existuje velké množství technologií a v důsledku toho je mnoho materiálů, ze kterých jsou vyrobeny adaptéry, například litina, PVC plast, polypropylen, ocel a podobně. Začněte, zvažte některé funkce adaptérů.

Funkce adaptéru

Existují dva typy adaptérů: soustředné a excentrické.

• Koncentrický - používá se pro vertikální potrubí.

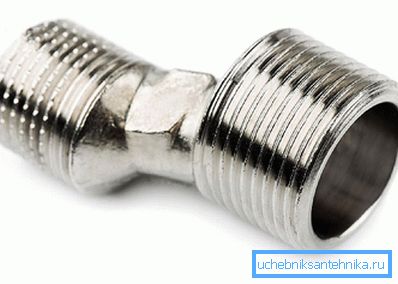

• Excentrický - používá se pro horizontální potrubí.

Tyto typy adaptérů se zpravidla používají v instalacích, průmyslových zařízeních pro těžbu plynu, ropy, chemických zařízení. Jak je uvedeno výše, adaptéry jsou vyrobeny z různých materiálů, například z oceli nebo polypropylenu, používá se také PVC. Pokud jde o ocel, výroba kovových adaptérů je vyrobena z různých typů. Například adaptéry pro středně agresivní a nízkoagresivní média (ropné produkty, plyn atd.) Jsou vyrobeny z uhlíkové oceli.

Pokud zamýšlené médium zvýší agresivitu, použije se legovaná nebo vysoce legovaná ocel. Tento typ adaptérů má vysoké technické parametry a teplota jejich pracovního prostředí může být od -70 do +450 ° C při tlaku 15 MPa. Je však třeba říci, že v průběhu let jsou ocelové potrubí mimo provoz. Byly nahrazeny polypropylenovými trubkami, resp. Adaptéry jsou také vyrobeny ze stejného materiálu. Proto stojí za to zaměřit svou pozornost na polypropylenové adaptéry.

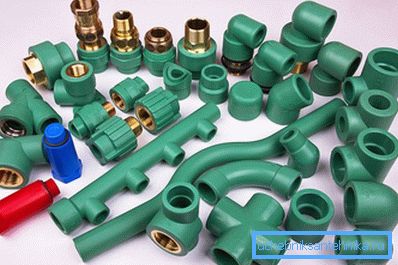

Adaptéry pro polypropylenové trubky

Takže zde jsou hlavní typy armatur pro polypropylenové trubky:

• spojky,
• adaptéry,
• rohy,
• odpaliště a kříže,
• obrysy,
• kompenzátory.

Nyní zvážit hlavní rysy a rozsah použití každého typu armatury.

Spojka

Tento typ armatury slouží k připojení dvou trubek stejné velikosti. Má tvar sudu. Jeho vnitřní průměr je plně v souladu s vnějším průměrem použité trubky.

Adaptéry

Tento adaptér se liší od spojky tím, že na obou stranách válce je rozdílný vnitřní průměr. Navíc existují adaptéry pro připojení polypropylenu s kovem skrz nit. Takové adaptéry jsou s vnějším a vnitřním závitem.

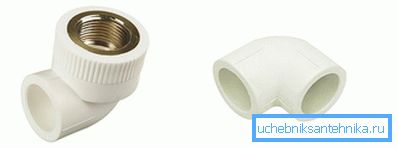

Rohy

I když jsou potrubí polypropylenu ohnuty, dochází v místě ohybu k určitým změnám v konstrukci, díky čemuž je průchod potrubí výrazně snížen a stěna potrubí je na vnější straně tenčí. Z tohoto důvodu jsou potřeba speciální rohy, jejichž ohýbání může být 45-90 ° С. Kromě toho existují rohy, na kterých je na jedné straně nit pro připojení se směšovačem nebo jinými uzavíracími ventily. Rohy mohou mít vnitřní i vnější závity.

Křížky a odpaliště

Některé potrubní systémy vyžadují připojení několika trubek na jednom místě. Například je nutné oddělit potrubí od stoupačky ve dvou protilehlých směrech. Jen pro tyto účely existují speciální křížky nebo odpaliště. Stojí za zmínku, že odpaliště, jako kříže, přicházejí v různých průměrech z jedné strany nebo druhé. Kromě toho jsou na kovu talíře s vnitřním a vnějším závitem.

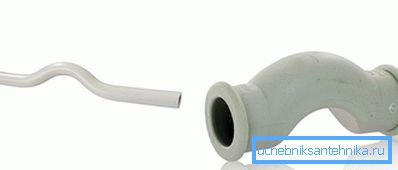

Obrysy

Někteří řemeslníci, aby ušetřili peníze, vytvářejí podobné kontury od několika kmenů. Nicméně z technologického hlediska to není zcela praktické, protože propustnost klesá. Navíc je důležité snažit se zajistit, aby bylo co možná málo spár a potrubí. To je důvod, proč existují zvláštní obrysy, které mají určitý ohyb k obcházení potrubí.

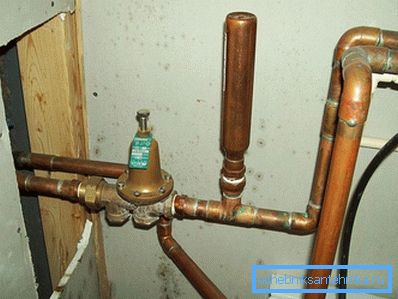

Kompenzátory

Kompenzátor je zařízení, které umožňuje absorbovat různé poklesy teploty a v důsledku toho silné údery do celého systému instalace. I když má jednoduchou formu, jeho použití umožní potrubí trvat déle.

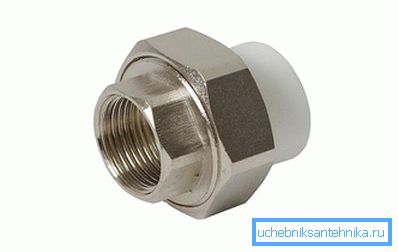

Americká žena

Jedná se o speciální závitové připojení, které vám umožní rychle odpojit a připojit kufr. Používá se jak ve vytápěcím systému, tak ve vodě. Americká ořech může být použita několikrát. Chcete-li to provést, jednoduše vyměňte těsnění. Na rozdíl od spojky nebo pojistné matice je její použití mnohem praktičtější. Díky tomu můžete linku odpojit, aniž byste rotují potrubí. Našla širokou škálu použití od počátku používání polypropylenových trubek, kde je na jedné straně plastová a na druhé straně americká.

Diskutovali jsme o typech adaptérů, které se většinou používají ve vnitřním klempířském nebo topném systému. Nyní Vám dáváme na paměti možnosti adaptérů, které se používají pro venkovní vodovodní systém.

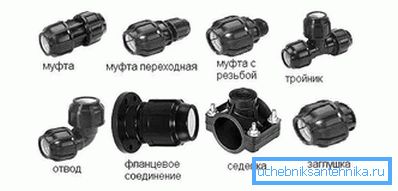

Typy kompresních adaptérů pro venkovní vodovodní potrubí PND

Stojí za zmínku, že kompresní armatury jsou kompletní výrobky. Závěr z toho vyplývá: každý prvek produktu může být zaměnitelný v rámci jedné skupiny produktů. To platí v případech, kdy je nutná výměna prvku. Pro axiální fixaci se používá například dělený kroužek. Je vyroben z odolného, ​​ale zároveň křehkého polyamidu. V případě selhání kroužku musí být kování odstraněno nebo kroužek vyrobený z podobného kování. Je samozřejmě vhodné zcela vyměnit armaturu. Nyní zvažte hlavní typy kompresních spojů.

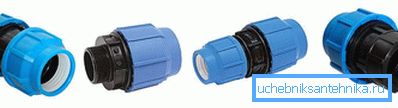

Spojka

Tyto spojky se používají pro připojení trubek stejného průměru a různých. Navíc existují kompresní kování s přechodem na kovový závit. Proveďte spojky s vnitřním i vnějším závitem.

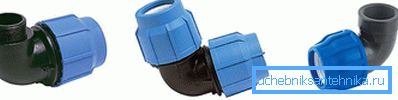

Rohový ohyb

Rohové ohyby slouží ke změně směru potrubí. Existují také ohyby s vnějšími a vnitřními závity.

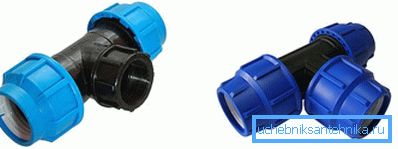

Tee

T-kus slouží k přiřazení plastové trubky na straně 90 ° C. Takové odpalovače jsou vyráběny, kde je spojka na obou stranách a na druhé straně vnější nebo vnitřní závit.

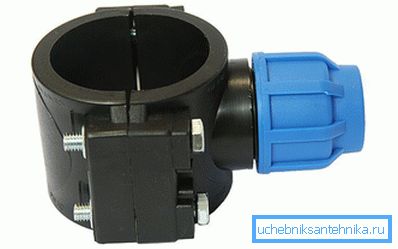

Zdravotní sestra

Zdravotní sestra je důležitou součástí, která se skládá ze dvou polovin, které stlačují potrubí. Nejčastěji se nazývá kravata pro vázání. Pokud potřebujete havarovat na dálnici, pak vám tento přechod umožní rychle a spolehlivě zavést spojení se systémem technické nebo pitné vody.

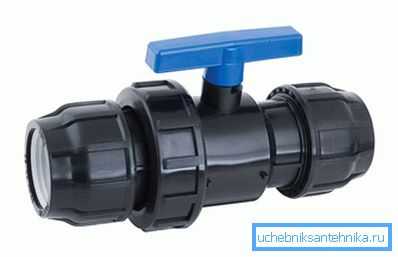

Přechod s integrovaným kulovým kohoutem

Taková kování, kombinovaná s kulovým kohoutem, může být použita po vložení do kufru. Obvykle je takový přechod instalován do šachty a po odeslání potrubí do domu.

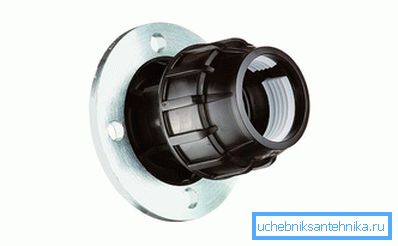

Přírubové připojení

Přírubové armatury pomáhají spojit HDPE polyetylénové trubky s kovem. Přírubová spojka má dvě hlavní sestavy: montážní přírubu a stlačovací přírubu. Komprese umožňuje upevnění samotné trubky a montážní příruba je spojena pomocí šroubů nebo šroubů na konci kovové příruby. V takovém případě by měla být velikost příruby zvolena jednotlivě.

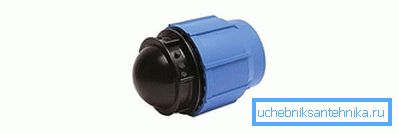

Kap

Pokud by měla být linka po nějakou dobu zapojena, je konektor instalován na konci potrubí. Je mnohem výhodnější než koupit kulový ventil, zvláště pokud je potrubí dočasně utišené.

Takže jsme uvažovali o hlavních typech přechodů, které se používají pro venkovní dodávky vody. Teď je to odbočka kanalizačního systému.

Přechody pro připojení železa a plastu do kanalizace

Při instalaci kanalizačních systémů je často nutné spojovat potrubí různých materiálů, například plastů a litiny. Chcete-li to provést efektivně, měli byste si zakoupit speciální přechody, které vám umožní rychle a jednoduše připojit takové uzly. Chcete-li to provést, použijte speciální gumovou manžetu, která se může lišit konstrukcí: jsou určeny pro interní i externí přechody.

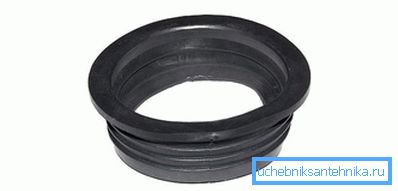

Vnitřní gumový přechod

Zpravidla se vkládá do zásuvky litinové trubky, která umožňuje montáž plastového potrubí s požadovaným průměrem. Průřez vnější části manžety je plně v souladu s průměrem železné zásuvky. Díky speciální formě není nutné používat těsnicí materiál, protože výsledná směs je poměrně hustá.

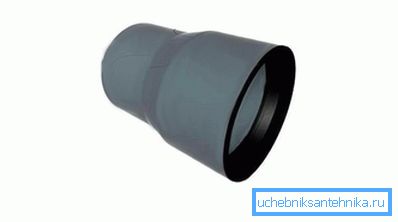

Externí plastový adaptér (láhev)

Není-li kanalizační přípojka vybavena zásuvkou, pak externí plastový adaptér umožňuje připojení. Již poté, co můžete pokračovat v položení kanalizačního systému z plastu.

Typy přechodů pro vnější a vnitřní odpadní vodu z plastu

Fitinky jsou široce používány pro připojení kanalizačních trubek ke každému jiný. Současně jsou rozděleny do dvou typů:

1. Kování pro domácí kanalizaci.
2. Kování pro venkovní odpadní vody.

Mají také rozdíly v způsobu připojení:

1. Svařená. Tento typ armatury nemá žádné pryžové těsnění ani závit. Jsou spojeny pomocí specializovaných svářecích strojů.
2. Lepené. Podobně, stejně jako svařované, nemají nit a gumové těsnění. S pomocí speciálního lepidla je zakončena na koncích.
3. Závit Používají se zpravidla na odvodňovacích potrubích, které mají například malý průměr, např. Pod umyvadlem.
4. Gumový kroužek. Toto spojení umožňuje dosažení vysoké těsnosti, takže je široce používán v různých typech kanalizačních systémů.

Existuje tedy řada přechodů pro instalaci vnitřních i vnějších kanalizací:

• spojování,
• snížení
• revize s krytem,
• příčník je dvouúrovňový,
• jednoúrovňový kříž,
• klepnout,
• tee,
• trojité odpaliště T 90 °,
• kompenzační potrubí,
• stub
• zpětný ventil,
• dvoudílný sifon.

Nyní pro každý další adaptér.

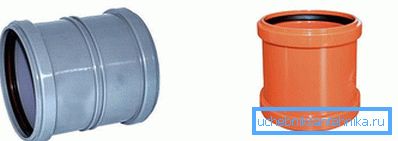

Spojení

Spojka má jiný vzhled, a to s důrazem a plným vývrtem. Je vhodné je použít na místech, kde je třeba připojit dvě trubky bez zvonu. Aplikuje se na vnější i vnitřní kanalizaci. Existují různé barvy.

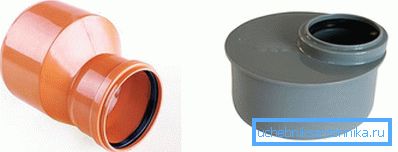

Snížení

Tento přechod umožňuje připojit trubky různých průměrů. Navíc tento přechod umožňuje přechod z litiny na plastovou trubku.

Tip! Doporučuje se přesunout pouze z většího na menší průměr. Tím zabráníte zablokování.

Revize krytu

Pokud jde o audit vnitřních odpadních vod, používá se k průniku trubky a v případě potřeby k odstranění zablokování, ke kterému došlo. Audit je instalován na hlavním stoupacím potrubí. Pokud jde o externí kanalizaci, revize může být namontována do šachty. Zpravidla byste měli instalovat audit s větším průměrem. Rovněž hraje klíčovou roli v procesu čištění potrubního systému.

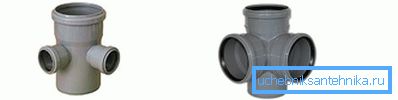

Příčník dvou rovin

Tento adaptér má kříže v různých rovinách. Používá se zpravidla v uzlových spojích kanalizačních trubek. Současně lze připojit několik trubek a potrubí různých průměrů. Taková místa jsou považována za velmi obtížná. Pokud nejsou použity, nodulární vazba bude mít velký počet kloubů, což může vést k úniku. Dvojrovňový příčník je úspěšné řešení, protože jeho celá konstrukce je monolitická. Navíc některé kříže mohou mít úhel zvonu 45-90 °.

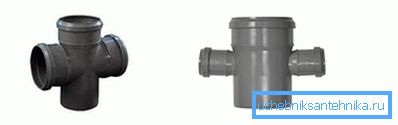

Křížová jednoduchá deska

Všechny zásuvky takového adaptéru jsou umístěny ve stejné rovině. Rovněž stejně jako dvě roviny se používá v uzlových spojích trubek. Kromě toho existují příčníky se zásuvkami různých průměrů av různých úhlech - 45-90 °.

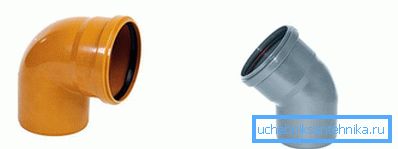

Klepněte na

V každém kanalizačním systému je tento typ odvodnění velmi důležitý. Umožňuje změnit směr dálnice. Má různé úhly natočení: 30 °, 45 °, 90 ° a nejen. Díky němu vzniká kapka a svislý úhel, takže kanalizace se dostanou do septiku mnohem rychleji.

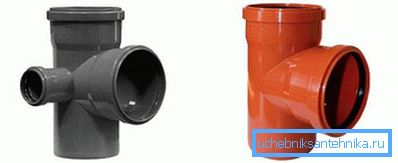

Triple tee 90 °

Zde můžeme rozlišit dva typy tee. První je jednoduchý odpal, který umožňuje připojení vertikální a horizontální kanalizační trubky. Když jsou tyto odpory tvořeny různými úhly, například 45 °, 67 °, 90 °. Druhým typem je 90 ° třípólový odpal. Umožňuje podobné spojení pouze s trubkou jiného průměru.

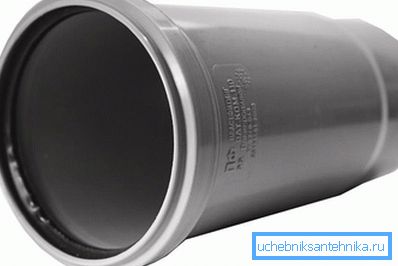

Kompenzační vsuvka

Ve většině případů se tento adaptér používá ve vnitřním kanalizačním systému. Používá se k odstraňování kapalného komunálního odpadu v septiku.

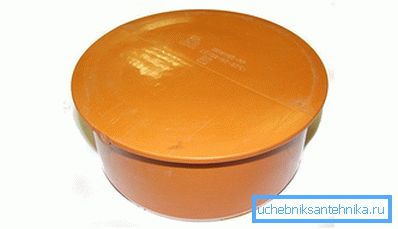

Kap

Uzávěr našel svou aplikaci na místech, kde je nutné uzavřít kanalizační potrubí, a tím zabránit proudění kapaliny. Někdy může být víčko těsně uzavřeno a v některých případech zanechat mezeru, takže existuje možnost vyčistit potrubí. Zpravidla je upevněna na gumovém těsnění.

Dvojitý sifon

Používá se ve všech kanalizačních systémech pro venkovní použití. Zvláště na těch místech, kde je místo kanalizace. Zabraňuje tvorbě plynů. V některých případech může být použitý dvoudílný sifon v systémech větrání potrubí.

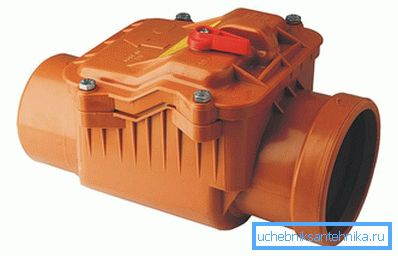

Zpětný ventil

Pokud je kanalizační trubka instalována s mírným sklonem, zpětný ventil zabrání průtoku odpadních vod v opačném směru.

Takže uvádíme nejrozšířenější přechody do vodovodů a kanalizace. Ačkoli je pravděpodobné, že na regálech obchodu najdete další typy adaptérů. V tomto případě je nejdůležitější věcí pochopit jejich účel. Navíc, těsně před samotným nákupem je nejlepší sestavit schéma jednoho nebo jiného komunikačního systému, což vám umožní nekupovat zbytečné přechody do potrubí, respektive ušetřit peníze!
