Co je vlnitá trubka: vlastnosti nejoblíbenějších odrůd

Ve výrobě, průmyslu, stavebnictví i pro různé domácí účely se používá vlnitá trubka s dvouvrstvým broušením nebo jiný typ takových konstrukčních hadic. V závislosti na technických podmínkách, které určují její použití, se změní materiál (plast, pryž, kov), jeho kvalitativní složení a rozměry (délka, průměr). Níže o tom mluvíme více a poskytneme další informace.

Vlnité výrobky

Poznámka: Celá trubka je zvlněná - GOST závisí na materiálu - je univerzální zařízení. Zde je možná jednovrstvá nebo dvouvrstvá stěna s polymerním pláštěm a / nebo výztužnými prvky.

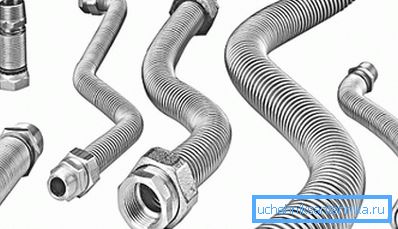

• Pro hořlavé konstrukce, kterými je třeba roztahovat komunikační kabely, stejně jako pro přepravu plynů a kapalin, se často používá vlnitá ocelová trubka, která může být vyrobena z černé nebo nerezové oceli. Konfigurace povrchu (tvar zvlnění, rozteč prstenců, průměr) může být velmi odlišná, ale zároveň tyto ukazatele neovlivní jeho kvalitu, ale pouze naznačují, že patří k jedné nebo jiné výrobní jednotce. Výrobky tohoto typu jsou vyráběny podle standardu OST 35-22-83.

• Ve většině případů se pro čerpání tekutin používá vlnitá pryžová trubka, ale může sloužit také pro semena a potrubí (pomocí TU RB 00149438.091-99), spojky a trysky různých velikostí. Takový pryžový výrobek je často vyztužen ocelovou spirálou, což výrazně zvyšuje jeho technické schopnosti, neboť tuhost umožnila vydržet těžké mechanické zatížení při práci na sání nebo tlaku. Výrobky tohoto typu jsou vyráběny podle GOST 5398-76.

• Plastová trubka z vlnité lepenky může být zpravidla používána jako flexibilní kabelový kanál pro různé komunikace, stejně jako kanalizační přípojky pro sifony umyvadel, vany, umyvadla, sprchové kabiny, toaletní mísy a podobně.

Pro jeho výrobu se používají současně (dvě vrstvy) PVC (polyvinylchlorid), HDPE (nízkotlaký polyethylen), LDPE (vysokotlaký polyethylen) nebo oba tyto modifikace. Kromě toho může být z hygienických důvodů vyztuženo ocelovými kroužky nebo spirály. Výrobky tohoto typu jsou vyráběny podle GOST 17675-87.

Přehled materiálů

Ocel

V současné době zaujímá vedoucí postavení na stavebním trhu korejská nehořlavá trubka z nerezavějící oceli, ačkoli v 20. století ji japonští výrobci poprvé začali vyrábět. Ale pokud mluvíme o geografii použití, pokrývá téměř celý svět. Popularita a vysoká cena těchto výrobků nejsou překvapující, protože jsou vyrobeny z vysoce legované oceli.

Vzhledem k tomu, že nerezová ocel není náchylná k korozi a oxidaci, tyto výrobky nevyžadují preventivní údržbu, a proto jejich životnost je téměř neomezená. Tato kvalita umožňuje použití nerezového zvlnění uzavřeným způsobem, tj. Položit ho pod obložení (sádrokarton, obklad stěn), nalit jej betonem a utěsnit ho tmelem.

Taková trubka nevyžaduje kompenzační spojky, protože teplotní deformace zhasí struktura samotného výrobku av případě zmrazení se může ohřát i při otevřeném plameni. Při přepravě tekutin na vnitřních stěnách různých ložisek se nevytvářejí ani organické formace, jako jsou řasy, takže zde není třeba další čištění.

Někdy mají tyto hadice polyetylénový potah, který se používá více pro dekoraci, například pro studenou vodu, modrý povlak a pro horkou vodu - červenou.

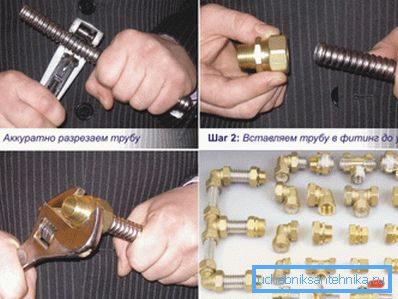

Hadice z vlnité oceli jsou vzájemně spojeny, stejně jako s různými mechanismy a zařízeními s použitím speciálních mosazných tvarovek, které jsou také kompresní armaturou (komprese je tvořena gumovými nebo paronitickými těsněními, které jsou dodávány s příslušenstvím).

Nejsou zde žádné speciální nástroje pro instalaci - majitelé se obvykle řídí pomocí klíče nebo plynového klíče a příležitostně pomocí klíče.

Poznámka: Ne tak dávno se začala používat ocelová hadice pro instalaci plynových zařízení. Takové hadice jsou mnohem spolehlivější než kaučuk - mohou odolat jakémukoli tlaku, který je v systému možný, nevybuchnou a nevytrhnou časem.

Guma

Navzdory skutečnosti, že tyto hadice se nazývají gumy, ve skutečnosti jde o vícevrstvý kompozitní gumárenský výrobek. Čisté gumové rukávy jsou mechanicky křehké a používají se s výjimkou osiva a trsy. V každodenním životě můžete vidět zpevněnou hadici tohoto typu na požáru a kanalizaci (sudy).

Klasifikace hadic podle GOST 5398-76 je uvedena v tabulce:

  Poznámka: První skupina zahrnuje sací hadice s podtlakem do 0,08 MPa a 2. skupina zahrnuje sání tlaku s možným tlakem až 1,2 MPa. Různé gumové hadice s textilním rámem mohou být použity v jakémkoli teple (tropické klima) s nižším teplotním prahem -50? C.

Při nákupu tohoto druhu kaučuku věnujte pozornost přítomnosti označení (to je stejný návod k použití), který musí být nutně aplikován ve formě podélného pásu pomocí reliéfu nebo nesmazatelné barvy. Symboly, které vidíte tam, označují třídu, skupinu, vnitřní průměr, jmenovitý tlak a možnost klimatického využití.

Označení B (A) - 1 - 25 - 10 - T - GOST 5398-76 znamená, že objímka s antistatickým je určena pro čerpání paliva s pracovním tlakem 1,0 MPa v tropickém podnebí s dolní hranicí -10 ° C.

Na obrázku vidíte konstrukci vícevrstvé gumové rukávy, která se skládá z následujících prvků:

1. Textilní oplet;
2. Gumová vrstva;
3. Kovová spirála;
4. Gumová vrstva;
5. Textilní oplet;
6. Extra textilní nebo pryžová vrstva.

U hadic třídy B, P a KSH je vnější vrstva z pryže a na koncích takových objímek jsou obvykle bezrámové měkké manžety, které umožňují připojení přechodových trubek a tuhých potrubí. Skladování těchto gumových technických výrobků by mělo probíhat při teplotách od -25 ° C do +35 ° C, ve vzdálenosti nejméně jednoho metru od topných zařízení jakéhokoliv typu.

Polymery

K ochraně kabelové a drátové komunikace v náročných provozních podmínkách je použito polyamidové zvlnění, které je schopno udržovat pružnost a mechanickou pevnost při nárazu a při teplotách od -40 ° C do +105 ° C a krátkodobě +150 ° C.

Při potápění do hloubky 20 metrů poskytují unikátní kompresní příslušenství spolehlivé utěsnění a snadnou instalaci. Navíc stěny polyamidu chrání kabely od různých ropných produktů, jako je benzín, motorová nafta, petrolej a oleje, jsou odolné vůči ultrafialovému záření a nereagují na vibrační zatížení.

Rozsah produktů

Podle GOST 287-79 mohou být polyamidové trubky tohoto typu dva typy - PV-2 a PV-0.

• První možnost má vyšší odolnost proti nárazu a může být použita pro instalaci průmyslových zařízení, televizních a elektrických komunikací, komunikačních systémů, kde požadavky kabelů nezvyšují požární bezpečnostní požadavky.
• Druhá možnost má nižší mechanickou pevnost a používá se pro stejné účely, ale s určitými požárními požadavky. Je pozoruhodné, že je to PV-0, který se používá pro komunikaci s elektřinou a komunikací, když jsou namontovány s vlastními rukama doma.

Trubky z polyvinylchloridu jsou vyrobeny ze stejného materiálu a používají se jako kabelové kanály pro televizní a rozhlasové komunikace, elektrické sítě a komunikace. Také jsou úspěšně používány doma (cena je celkem rozumná) pro maskování stejných sítí pod obložením rámů, jako je sádrokarton a stěnové obložení, ale nejsou naliva- ny betonem ani nepoužívány tmel.

Tip! Pokud je potřeba chránit skrytý obsah před expozicí ultrafialovému záření, zvolte vlny v černé barvě.

Vlnitá trubka se sondou je vhodná pro obložení rámu typu falešného stropu, který umožňuje nejen připojení kabelů uvnitř kanálu, ale také provádění opravy při demontáži / montáži obsahu. PVC zvlnění sondou je dostatečně odolné vůči nízkým a vysokým teplotám (v průměru od -40 ° C do +40 ° C) a nereaguje na kontakt s ropnými produkty z kategorie paliv a maziv.

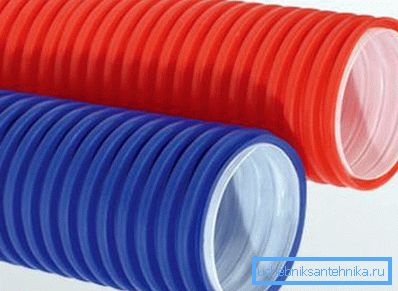

Velmi často se používá při instalaci různých kabelových spojů vlnitá dvojitá trubka z kombinovaného polyetylénu, to znamená, že vrstvy mají různé vlastnosti.

Jedná se o HDPE (HDPE) - nízkotlaký polyethylen a LDPE (LDPE) - vysokotlaký polyethylen (nezaměňujte - polypropylenová trubka nemá vztah k takovým výrobkům!).

• Horní vrstva se skládá z PND a je snadné definovat ji na dotek. Je štěrková a nemá křehkost, ale je odolná proti nárazům, nereaguje na ropné produkty z kategorie paliv a maziv a je výborným dielektrikem.
• Uvnitř je vrstva LDPE - nejčastěji bílá barva, má velmi hladký povrch a má dobrou elasticitu.. K tomu můžete přidat stejné pozitivní vlastnosti jako PND.

Poznámka: Rovněž je třeba poznamenat, že se vyrábí také středně tlakový polyetylén (PSD), který se však často označuje jako HDPE a prakticky se nepoužívá při výrobě vlnitých výrobků.

Závěr

Každopádně vlnitá trubka z polyamidu, polyethylenu, pryže, oceli nebo kombinace těchto materiálů pevně vstoupila do našeho každodenního života. A i když si to nevšimnete - v každém případě využíváte různé výhody civilizace, kde je takové zařízení používáno.

V tematickém videu v tomto článku naleznete další informace o tématu, o kterém se diskutuje, je možné, že to bude také užitečné pro vás.
