Co je sběratel pro instalatérství

15-02-2018
Trubky

Začneme si ujasnit, co je rozdělovač vody - technická trubková část, která smí mísit různé kapaliny (podle molekulárního složení nebo teploty) nebo ji rozdělit současně několika kanály. V našem případě může být mixér, odpaliště, čtyřhran nebo hřeben pro distribuci topných nebo vodovodních potrubí.

Budeme věnovat větší pozornost nejnovější verzi - zjistěte, jak se připojuje, a podívejte se na ukázku videa v tomto článku.

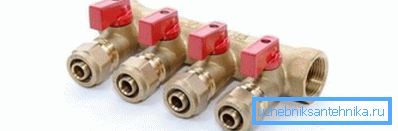

Rozdělovač pro kovové trubky

Instalace kolektorů

Poznámka: Obecně platí, že instalace kolektorů vůbec neexistuje, neboť jde pouze o mezilehlý adaptér, který usnadňuje snadný přenos tekutiny do jiných kanálů. Celá instalace takového zařízení je obvykle zvažována ve spojení s jinými instalatérskými zařízeními a systémy.

Druhy

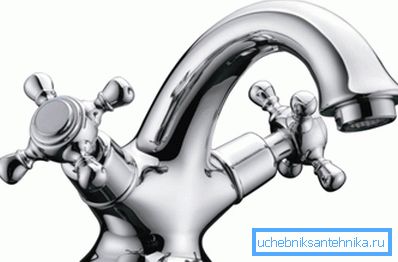

Dvojvlhlicová umyvadlová baterie
  • Nejznámější formou sběrače pro obyčejného uživatele se sanitárními jednotkami je umyvadlo nebo vanový mixér, který je vestavěn do koupelny a položen na zeď (tam jsou také možnosti na stěnu zapuštěné). Tento mechanismus může mít ventily ve formě krabice s jeřábem (modely s dvěma ventily a dvěma pákami) nebo ve formě kazety nebo kuličky (modely s jednou pákou nebo joysticky).
  • V každém z typů ventilů funguje jeden princip příjmu vody - pochází ze dvou zdrojů (horké a studené) a vychází pro spotřebu jedním kanálem, který se nazývá výtok. Cena takových zařízení se může značně lišit v závislosti na kvalitě a výzdobě.
Kombinované sanitární odpaliště
  • Nejjednodušší ze všech kolektorů vody je sanitární odpaliště pro potrubí, které je v podstatě rozvodnou jednotkou vody - dodávka prochází jedním kanálem a distribuce prochází dvěma. Taková zařízení se neustále používají nejen ve vodovodu, ale i v kanalizačních systémech (ventilátorové trouby), jakož i při přepravě a distribuci různých kapalin a plynů. Ve vodovodu jsou vyrobeny z oceli, mosazi, mědi, polypropylenu, zesítěného polyethylenu a polybutylénu.
Vodovodní hřeben
  • A konečně nejznámějším typem sběrače je hřeben, který se používá pro vodní sestavy při instalaci podlahy ohřáté vodou nebo může být distribucí tekutiny pro radiátory do různých křídel budovy. Ve většině případů se prodává s ventily, jak vidíte na fotografii výše, ale může být také dodáváno bez ní - ventily musí být instalovány nezávisle.
  • Hřebeny tohoto typu jsou zpravidla vyrobeny z mosazi, ačkoli mohou být také vyrobeny z mědi, oceli a dokonce i siluminu, ačkoli je lepší nepoužít druhou možnost. Počet kohoutků u takového zařízení může být různý, v rozmezí od tří do nekonečna, to znamená, že můžete připojit kolektory, které mají 10 nebo více zásuvek, pokud je potřeba.

Vyhřívaný podlahový kolektor

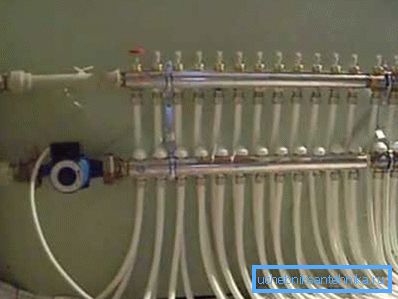

Venkovní instalace

Rozdělovací uzel pro analýzu vody v návodech na vytápění vám umožňuje instalovat nejen do výklenku, ale i venku, pokud je k dispozici zvláštní prostor - kotelna, kde takový systém nebude nikomu zasahovat. Ale nejprve pochopíme, co je podstatou, to je v zásadě připojit topný systém přes kolektor a zjistit, jak to funguje.

Dvě okruhy vždy běží z jakéhokoli topného kotle - jeden pro přívod teplé vody a druhý pro návrat již chlazené chladicí kapaliny, proto k instalaci podlahy ohřívané vodou, budete potřebovat také dva hřebeny - vstup a výstup.

Instalujete tedy teplovodní kotel, ze kterého jsou vytápěcí okruhy odděleny, avšak v tomto případě se přívodní potrubí a zpětné potrubí dostanou do výdejního stojanu s hřebeny. Jeden kolektor je instalován pro napájení a pro návrat druhého - obvykle jsou namontovány jeden nad druhým, bez ohledu na to, zda jsou zapuštěny do zdi nebo ne.

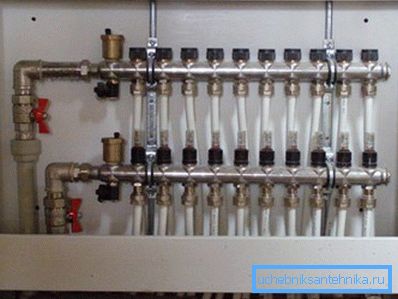

Možnost vnitřní instalace

Jak vidíte na horních fotografiích, uzavírací ventily se nacházejí nejen na kolektorových potrubích, ale také na potrubích, které je spojují s topným kotlem, a na druhé straně je Mayevsky ventil obvykle zavřený k odvzdušnění vzduchu, který může být vždy v systému.

Počet trysek závisí na počtu vodních okruhů, například můžete instalovat jeden distribuční uzel v domě o 10 místnostech, pak potřebujete hřebeny s alespoň 10 kohouty, ale v jedné místnosti může být více než jeden okruh, pak bude třeba zvýšit počet vodičů .

Jeden podlahový vodní okruh, ať už je vyroben ze zesítěného polyetylénu nebo z plastu vyztuženého kovem, by neměl mít spoje uzavřené cementovým pískem - jinak byste riskovali délku životnosti topného systému.

V případech, kdy je místnost velká a nezapadají do rozměrů jedné trubkové cívky, je nejlepší rozdělit prostor podél křídel, takže pro jednu takovou plochu mohou být dvě, tři nebo dokonce čtyři křídla, která budou odrážejí délku kolektoru.

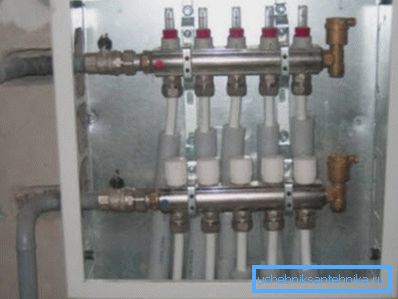

Rozdělení do pěti topných okruhů. Tři místnosti

Ale je velmi nepraktické instalovat jeden vývod vody pro velký dům - v tomto případě budete muset položit další potrubí, a na začátku to může být spíše impozantní akumulace obvodů, což není velmi vhodné pro instalaci.

Je mnohem jednodušší vytvořit jeden vodní uzel do dvou nebo tří místností, jak je znázorněno na horní fotografii, pak budete muset položit méně potrubí na jedno místo, což znamená zvýšení průchodu stěnami. Zapojení napájecích a vratných obvodů se v takových případech obvykle provádí s polypropylenem, který se přivádí k mosaznému potrubí skrze závitové spojení.

Poznámka: Praxe ukazuje, že instalace podlahy ohřívané vodou je mnohem výhodnější, než aby se vyráběla se zesítěným polyethylenem, ale s kovovým laminátem - kvalita vytápění a jeho životnost se nemění, zatímco náklady klesají. Kromě toho jsou vždy k dispozici kolektory, jejichž odbočné trubky jsou vybaveny koncovkami pro přepínání na kov-plastové potrubí.

Závěr

Závěrem bych chtěl poznamenat, že můžete použít jakýkoli ze sběratelů tím, že jej připojujete k vodovodním potrubími vlastním rukama - to vůbec není obtížné. Dokonce i dlouhé hřebeny pro instalaci teplé podlahy se ve skutečnosti neliší od obvyklého odpalování.
