Cihlová komínová trubka: rozumíme technologii konstrukce

Navzdory technologickému pokroku nelze bez sporáku, kotle ani krbu bez komína, kde se jako palivo používá uhlí, dřevo nebo plyn. Ano, staly se složitými v jejich designu, což jim umožňuje nebát korozi, kondenzátu a odolat usazování sazí. Tento článek bude hovořit o tom, jak vyrobit konvenční cihlovou komínovou trubku, která je známá všem od raného dětství.

Konstrukční boom v chalupě doslova zahrnoval celou zemi a zájem o krby a kamna opět oživil. Mnoho z nich se pokouší reprodukovat topná zařízení v domovech podle starých kánonů, ačkoli dnes je to obtížné.

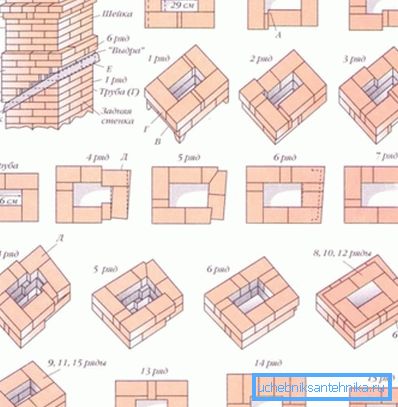

Samozavírací cihlový komín

Bohužel, ne tak často dnes najdete někoho, kdo dokáže vyrábět cihelné komíny. Proto budeme hovořit o tom, jak vytvořit takový komín ve vašem domě, jehož cena nenarazí na rodinný rozpočet.

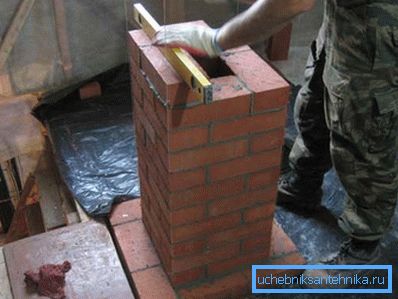

Komínový komín v podkroví

Zařízení

Než začnete podnikat, musíte obecně vědět, co máme řešit. V našem případě, jaké prvky by měly být potrubí pro cihlovou pec. Okamžitě by mělo být řečeno, že není zcela správné předpokládat, že stačí skládat obdélníkovou trubici.

Tryska trysky Návrh je umístěn na samém začátku a je instalován přímo na peci. Může být vybavena západkou, která se skládá z 5-6 řádků.
Chloupky na krku Rozšíření se provádí tak, že se průřez hlavního kanálu komína nemění.
Řezání Vyloženy rukama v několika řadách. Umožňuje rozšíření vnější části potrubí.
Riser Je tvořen v podkroví a je obvykle rovnou částí komína, která se blíží ke střeše.
Otter Rozšíření trubky na všech stranách o 100 mm. Takže můžete chránit půdní prostor před deštěm a sněhem, které mohou proniknout přes trhliny. Pokud tomu tak není, vlhkost postupně zničí nosné konstrukce střechy.
Tube krk Nachází se nad vydra a je plochá plocha.
Komín horní Rozšířené vnější zdi. Chcete-li chránit vnitřek komína, můžete nainstalovat kovový kryt nebo lopatku. Když je správně vybrán, můžete významně zvýšit trakci v potrubí.

Tip: pokládání cihlových trubek se provádí tak, aby jejich vnitřní průměr byl po celé své délce stejný.

Jak provést přechod z cihlové trubky na sendvič

Zednický proces

Poté, co jsme se dozvěděli hlavní části našeho budoucího designu, je čas začít hlavní část práce. Připravte pro něj všechny potřebné nástroje a materiály.

Kreslení

Dnes budeme rozebírat standardní verzi komína, i když je k dispozici dostatek dalších možností. Ale v tomto případě je vhodný nejen pro sporák, ale i pro krb. Pokud instalujete do kovové trubky vyrobené ze speciální slitiny, snadno se změní na komín pro kotle, které využívá plyn pro práci.

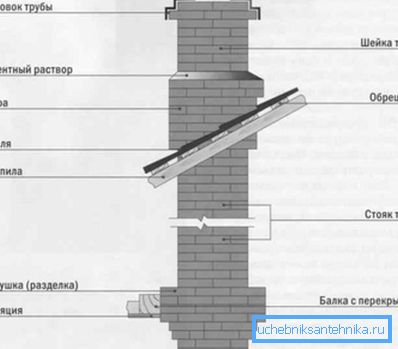

Na fotografii - schéma standardního cihelného komína

Tip: vydra a chmýří lze nastavit odlišně, bude záviset na úhlu sklonu střechy a na umístění komína ve vztahu k druhému.

Nezapomeňte, že tloušťka švů při pokládání přímo ovlivňuje velikost kanálu.

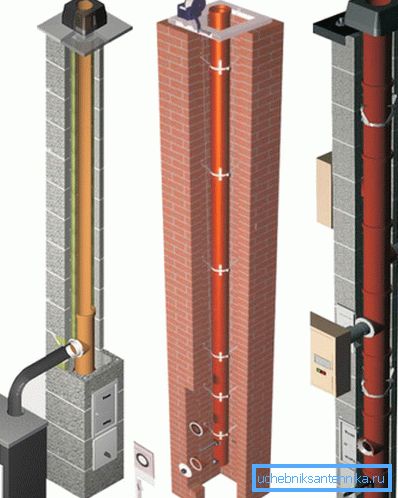

Jaký je komín pro plynový cihlový kotel

Začněte pokládat zachycovací trubku, přísně dodržujte cihlový dres. Nemělo by překročit přibližně 5-6 řádků. (Viz také článek Trubka pro kamna: funkce.)

Formujte řezání a stoupání

Proveďte hrdlo řezu (řezání).

Pokyny uvedené níže vám řeknou, jak to udělat správně:

  1. Použijte k vytvoření kouřového kanálu 5 cihel, jeho vnitřní velikost bude 270x140 mm, vnější 450x590 mm, díky vložkám polovin a čtvrtin cihel.

Tip: Vložte cihlovou desku do kanálu, aby se udržely její celkové rozměry.

  1. Třetí řada zdiva by měla být 650x510 mm. Mělo by mít také uvnitř cihlové desky, jejich tloušťka je asi 60 mm. Pokud se podíváte zevnitř, zjistíte, že řezání začalo získávat potřebný tvar.
  2. Velikost dalšího řádku - 710x570 mm, uvnitř vložte cihly do tloušťky 100 mm.
  3. Umístěte 5. a 6. řadu cihly, aniž bychom zapomněli přísně dodržovat obvaz.

Tip: Pokud je to nutné, můžete provést řezání výše a položit další řadu pod podkladové položení.

Proveďte otvor ve střeše, abyste mohli vyčnívat. Vezmi ho přes střechu. Zbytek práce se provádí přímo na střeše.

Zde by mělo pokračovat položení stoupacího potrubí a pečlivě sledovat obklad cihel, který by měl být položen nad střechou o 1-2 cihly.

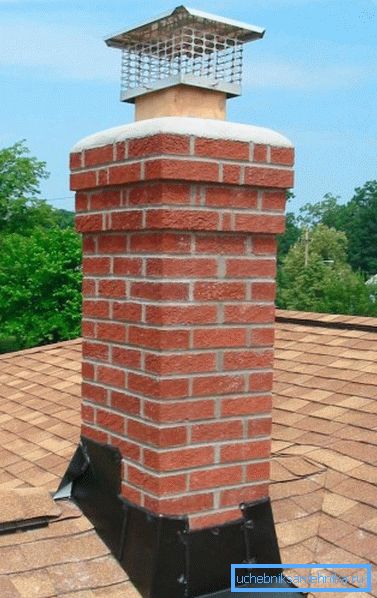

Cihlová trubka pro plynový kotel

Otter

Budete muset položit devět řádků, přičemž každý následující v průměru by měl být o čtvrtinu větší než předchozí.

Nezapomeňte při práci na dodržování vnitřních rozměrů kouřového kanálu, tj. zvedněte cihlové desky tak, aby se neztužily nebo neroztahovaly.

  1. Po položení prvních dvou řad budete mít přední lištu, na okrajích se velikost nezmění.
  2. Ve třetím vytažení cihel zvětšíte šířku vydra a hladce otáčíte přední lištu po stranách konstrukce.
  3. Ve 4. řadě zvětšete délku bočních oček.
  4. Pátý a šestý řádek by měl případně zvětšit mezeru mezi střechou a komínem tím, že se zvětší délka bočních výčnělků.
  5. 7. řada - dokončení pokládky bočních výčnělků.
  6. 8. a 9. řada - položte čtvrtý výčnělek. Nezapomeňte na obvazování cihel a správně vyberte cihlovou desku pro kouřový kanál.

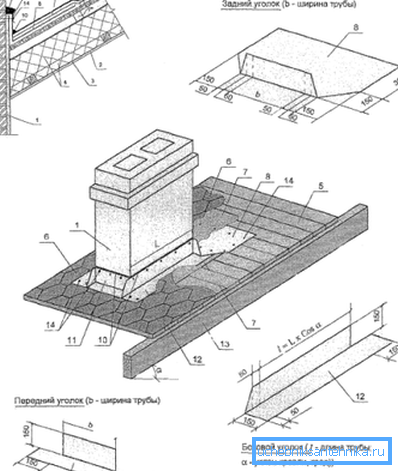

Křižovatka střechy na cihlovou trubku s kovovými rohy

Umístění krku a hrotu

Desátá řada je určena k vytvoření krku komína. Jeho velikost je přímo úměrná její výšce.

Tip: Nezapomeňte dodržet všechny požadavky a normy pro výšku potrubí nad střechou, protože to přímo ovlivňuje výkon krbu a kamen.

Vytvořte tip, po vytvoření krku. Práce se nijak neliší od pokládky fuzzy, tolik práce pro vás nebude. Poté zvedněte a nainstalujte na něj čepici nebo flygark.

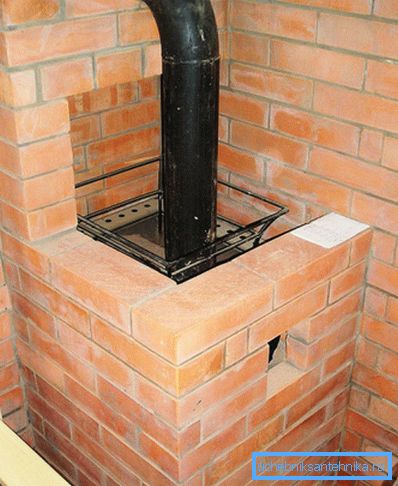

Výstup do cihlové trubky pro kovovou pec

Závěr

Odstraňování výfukových plynů z kamen, krbů nebo kotlů je důležitým krokem k zajištění domácího tepla. V takovém případě byste se měli řídit požadavky a předpisy pro zajištění bezpečné interakce s topným zařízením. (Viz také článek Kanalizace v chalupě: funkce.)

Tento článek přezkoumal standardní cihlový komín, který lze nalézt v mnoha soukromých chatách. Video v tomto článku vám pomůže najít další informace o tomto tématu.
