Chrysotilové cementové trubky: vlastnosti a aplikace
Použití trubek z chrysotilového cementu v jakémkoliv projektu podle GOST 31416-2009 je velmi přínosné, a to jak technicky, tak i ekonomicky - jsou poměrně trvanlivé (životnost je asi 25-50 let) a kromě toho 2-3 krát levnější ocel, železo a polymery. Tyto jasné pozitivní vlastnosti jsou zajištěny jak technologickými vlastnostmi samotného chrysolitového cementu, tak designovými vlastnostmi všech prvků uloženého potrubí. Níže se na to podíváme bližší a navíc k této otázce předvedeme téma v tomto článku.
Obecné informace
Rozsah
- Aktuální norma GOST 31416-2009 stanoví a definuje obecné požadavky na tlakové a netlakové potrubí a spojky sušiny. Materiály s volným průtokem se používají pro kanalizační systémy, pro sběrače různých odvodňovacích systémů rekultivace, pro ventilační kanály (odsávací ventilační systémy), drenáže v topných sítích, jakož i pro kladení kabelů a odpadních potrubí.
- Chryzotilní cementové trubky a spojky, které jsou určeny pro vysoký tlak (s hustými stěnami), slouží k zásobování měst, měst a průmyslových podniků a zemědělských komplexů horkou vodou při teplotě nejvýše 115 ° C, kde pracovní tlak nepřesahuje 1,6 MPa. Používají se také pro odvodňovací a výfukové potrubní systémy, související odvodnění, skládky odpadu a tak dále.
Technické vlastnosti
- Nepožaduje vodotěsnost, protože není absolutně vystavena korozi;
- Není to vodivý materiál;
- To nevyžaduje silnou tepelnou izolaci - tepelná vodivost chrysolitového cementu je pouze 0,8 kcal / (m * h * krupice) - instrukce ukazují, že je 60krát nižší než u oceli;
- Při přepravě studené vody na stěnách nedochází ke kondenzaci;
- Koeficient prodlužování teploty je zde 12krát nižší než u oceli, proto není třeba instalovat drahé kompenzátory pro prodlužování teploty - tento faktor poskytuje vynikající doporučení pro pokládku bez kanálů. Ukazuje se, že v tomto případě cena klesá jak na samotný materiál, tak na jeho instalaci v důsledku konstrukčních vlastností potrubí;
- Při tvarování potrubí jsou malé chyby ve velikosti, některé deformace (zvýšení) také nastávají během přepravy horké vody, ale to je kompenzováno ve spojovacích spojích gumovými kroužky pro utěsnění spojů;
- Voděodolný. Při kontaktu s vodou získává materiál pouze pevnost - dochází k vytvrzení díky fyzikálně-mechanickým vlastnostem chrysolitového cementu;
- Při přepravě vody uvnitř mikroorganismů se nerozvíjí, to znamená, že potrubí nepřevyšují. Proto nedochází k dodatečnému hydraulickému odporu;
- Jsou odolné vůči agresivnímu alkalickému a slabě kyselému prostředí;
- Použití trubek z chrysotilového cementu na různých místech znamená snížení doby výstavby o 35-40%, snižuje potřebu stavebních zařízení o 50-55% a významně snižuje pracovní náklady na pracovní sílu.
Poznámka: Chryzolitové cementové trubky s volným průtokem jsou v dokumentaci označeny zkratkou BNT a jejich spojky - BNM nebo polyethylen MPT. U tlakových trubek je zkratka BT nebo TT a pro spojky - CAM nebo TM.

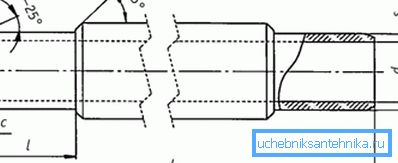

Průchod je podmíněn | Průměr vnitřní (mm) | Vnější průměr konců vinutí (mm) | Tloušťka stěny navíjecího konce (mm) | Délka (mm) | ||||||
BT-6 | W-9 | BT-12 | BT-15 | BT-6 | W-9 | BT-12 | BT-15 | |||
100 | 104 | 100 | - | - | 122 | 9 | 11 | - | - | 3950 |
150 | 146 | 141 | - | - | 168 | 11,0 | 13.5 | - | - | 1950 |
200 | 200 | 196 | 1888 | 180 | 224 | 12 | 14 | 18 | 22 | 5000 |
250 | - | 242 | 234 | - | 247 | - | 16 | 20 | - | 5000 |
300 | 292 | 286 | 276 | 267 | 324 | 16 | 19 | 24 | 28.5 | 5000 |
400 | 385 | 377 | 363 | 352 | 427 | 21 | 25 | 32 | 37.5 | 5000 |
500 | 476 | 466 | 450 | 436 | 528 | 26 | 31 | 39 | 46 | 5000 |
Tabulka technických charakteristik VT (GOST 31416-2009 podle OKP 578600)

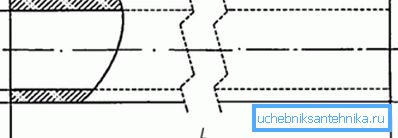

Průchod je podmíněn | Průměr venku (mm) | Průměr Int. (mm) | Tloušťka stěny (mm) | Délka (mm) |
100 | 118 | 100 | 9 | 3950 |
150 | 161 | 141 | 10 | 1950, 5000 |
200 | 213 | 191 | 11 | 5000 |
250 | 266 | 238 | 14 | 5000 |
300 | 309 | 279 | 14/15 | 5000 |
400 | 407 | 373 | 17 | 5000 |
500 | 514 | 466 | 24 | 5000 |
Tabulka technických charakteristik BNT (GOST 31416-2009 podle OKP 578600)
Pilírování
Instalační práce s vlastními rukama nebo v práci, ať už je to topení, meliorační kanál, vedení kabelů, odpadní voda atd., Jsou prováděny téměř ve stejných liniích. Jedná se o kopání příkopu, přepravu trubek se spojkami na místo, předběžná kontrola integrity, umístění všech prvků do výkopu, další kontroly, zkoušky propustnosti a / nebo těsnosti (záleží na účelu) a zásypu výkopu.
Trubky nejsou položeny přímo na dně příkopu - v nich je předsazená podložka proseté půdy nebo písku s minimální výškou 50-60 mm, což umožňuje rovnoměrné rozložení zatížení po celé ploše.
V každém případě se pokládání bude provádět ve svahu, který naopak závisí na průměru potrubí (více než 200 mm - 3-4 mm na jeden lineární metr), pokud na zemi není žádný přírodní sklon, pak je nastaven v procesu vykopávání výkopu. Takový svah je nutný nejen pro volně odváděné splašky, ale také pro suché tratě - koneckonců tam určitě bude vlhkost, která může proudit v jednom směru.
Poznámka: Během přepravy a montáže všech tlakových trubek z azbestocementu - chryzotilového cementu je nutno plynule posunout bez ostrých nárazů a otřesů bez ohledu na to, jak se pokládání provádí - jeřábem nebo ručně.
Způsoby připojení BNT
Při montáži potrubí s volným průtokem chrysotilového cementu v suché půdě použijte polyethylenové spojky MPT, které mají vnitřní přepážku pro spojování konců. Pro sloučeninu MPT by měla být udržována v horké vodě, s výhodou až do 100 ° C, takže se mírně zvyšuje a stává se plastovou (také je ohřívána s blowtorch).
Ohřátá spojka je umístěna na potrubí tak, aby na konce ležela přepážkou, a pak se konec druhého potrubí vloží tam, dokud se nezastaví - po ochlazení plastu se spojení může považovat za připravené.
Při montáži do všech ostatních půd se používají beztlakové spojky chryzotil-cementové (BNM). Jejich instalace může být provedena bez spojovacích materiálů, pokud je účelem BNM udržovat pouze plochou linii, ale za všech okolností se pro přilnavost používají různé bitumeny, tmely nebo cementová písková malta.
Bitumen se považuje za nejspolehlivější pro svazek - v dírách se vleje do hrdla v horkém (roztaveném) stavu v dírách vytvořených na stejné lince.
Před zakotvením na okrajích BNT označují pozici BNM - tak se bude nacházet po dokončení montážních prací, pak je spojte pod těmito značkami a za účelem jeho vystředění - položte dřevěné štěpky po obvodu. Je nutno ponechat montážní mezery mezi 3 mm a 5 mm mezi trubkami, kde lepidlo později pronikne - to také bude sloužit jako tmel a nárazník.
Za účelem utěsnění mezery se kromě roztoku pojidla přitiskne prameň do štěrbiny - konopí, hadříků nebo vlečků, které se odchylují od okraje o 1/3 vzdálenosti od délky manžety na tomto konci. Poté začne být roztavený asfalt nalien do jedné vyvrtané díry a to dělají, dokud nezačne proudit z dalšího otvoru - to znamená, že dutina je naplněna do kapacity.
Po nalití by měl kloub zůstat stacionární, aby vytvrdil asfalt a teplota by měla být přirozená a hrany spoje by měly být utěsněny, například obalením široké (50-70 mm) pryskyřicové pásky.
V případech, kdy se jako pojivo používá cementová písková malta, otvory ve spojce nejsou vyvrtány - prostě se nanášejí přes směs položenou po obvodu. Okraje i v tomto případě se blíží řešením.
W metodách montáže
V závislosti na provozním tlaku jsou tlakové trubky rozděleny do dvou skupin: a) u vodovodních potrubí, které obsahují značky VT6, VT9, VT12, VT15; b) u tepelných potrubí: TT3, TT6, TT9, TT12, TT16.
Jistota | Třída (symbol) | Provozní tlak P | ||
Potrubí | Spojka | MPa | kgf / cm2 | |
1 | TT3 | TM3 | 0,3 | 3 |
2 | VT6 | CAM6 | 0,6 | 6 |
TT6 | TM6 | |||
3 | BT9 | CAM9 | 0,9 | 9 |
TT9 | TM9 | |||
5 | VT12 | SAM12 | 1.2 | 12 |
TT12 | Tm12 | |||
6 | BT15 | CAM15 | 1.5 | 15 |
7 | TT16 | TM16 | 1.6 | 16 |
Klasifikační tabulka
Pro instalaci vysokotlakých potrubí z chryzotilového cementu pro spojování se používají spojky z podobného materiálu, které jsou aktivovány podle principu samokonzervace. Takže při pracovním tlaku 6 kgf / cm2, 9 kgf / cm2, 12 kgf / cm2 a 15 kgf / cm2 Používají se spojky pro dvě nebo čtyři drážky pro těsnicí kroužky. Ale u topného potrubí s provozním tlakem 16kg / cm2 vyrábějí speciální, delší spojky, ve kterých jsou dvě drážky poněkud širší než obvykle.
Částečná část nahoře znázorňuje spojovací spojení vysokotlakých trubek z chryzotilového cementu. Gumové kroužky pro utěsnění spojů jsou dodávány výrobcem kompletní se spojkou, bez ohledu na to, kdo je vyrábí - závod samotný nebo podnik třetí strany.

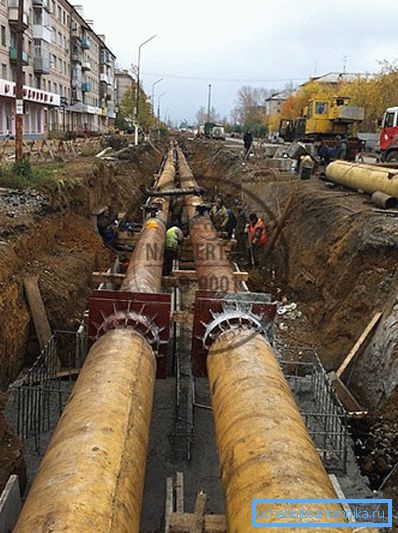

Montáž vysokotlakých potrubí může být provedena dvěma způsoby - pod zemí a nad zemí - kanál a bez kanálů, a druhá možnost se provádí na úkor nosníků určité výšky. Nejoblíbenější lze nazvat podzemní instalací - jednak to je nejlepší estetické řešení a za druhé je to plné využití všech pozitivních technických vlastností materiálu.
V případě instalace bez potrubí existují významná omezení, například nemůžete provádět pokládání nad silnice, tramvajové tratě, železniční tratě, rezidenční sektor atd.
Vnější těsnění zabírá spoustu použitelného prostoru, avšak v některých případech je z technických důvodů prostě nemožné jej odmítnout a jsou umístěny na speciálních podpěrách, takzvaných lůžkách, které stojí na obou stranách a mezi nimi je upevněna ocelová páska.
Nejčastěji se toto pokládání provádí na území průmyslových podniků, mimo město a v extrémních případech podél domů, mezi chodníkem a vozovkou.
V případě cisterny, podzemní instalace, vysokotlaké potrubí chrysotilového cementu jsou stohovány přesně tak, jak jsou bez tlaku - na podložku proseté půdy nebo písku. Ale v takových situacích, kdy je ocelový potrubí demontován a nahrazen chryzotilovým cementem, zůstávají často zásobníky, které mohou být znovu použity.
Poznámka: Někdy můžete slyšet otázku, jaký je rozdíl mezi chryzotilovým cementovým a azbestocementovým potrubím? Zájemcům lze ujistit, že zde není žádný rozdíl, je to jeden a tentýž materiál.
Závěr
Po přečtení tohoto článku a sledování videoklipu jste zcela jistě pochopili, jaké jsou chryzotilové cementové trubky a pro jaké účely jsou tyto materiály používány. V domácnosti jsou obvykle používány k nalévání sloupkových (pilovitých) základů jako skříně, jakož i pro sloupky, například pro plot nebo oblouk hroznů.
