Bezvýkopové potrubí: rysy této moderní a ekonomické metody

Bezvýkopové potrubí je běžným názvem pro všechny podobné práce provedené uzavřeným způsobem. Tyto technologie jsou slibnější a výhodnější než otevřené stylingové metody, protože mnohem úspornější.

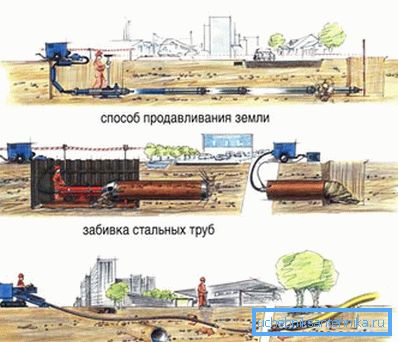

Vlastnosti uzavřených způsobů pokládky trubek

Do uzavřených typů pokládky patří následující technologie.

1. HDD - horizontální směrové vrtání.
2. Micro tunelování.
3. Stlačování kovových pouzder.
4. Vrtání metodou šneku.
5. Metoda děrování.

Prvním z nich budeme hovořit podrobněji.

HDD metoda

Tato metoda je nejuniverzálnější a vhodná pro uzavřené pokládání různých inženýrských sítí. Lze jej použít k instalaci polyetylénových, ocelových, litinových potrubí o průřezu 63/1000 mm, v hloubce do 25 m (zjistěte, jak je kabel položen samostatně v trubkách různých typů).

Dávejte pozor! Délka takových podzemních úseků může dosáhnout 1,2 km. Je to závislé na potrubích, které je třeba přetáhnout. Pro realizaci práce konkrétní metody je zpravidla vybráno na staveništi.

Je nutné vytvářet pracovní výkresy, protože Většina uzavřených technologií je zaměnitelná.

Bezvýkopové potrubí je vhodné pro přepravu plynů a různých kapalin.

S její pomocí vytahují:

• elektrické kabely;
• zásobování vodou;
• plynovod;
• ropovod;
• kanalizační systém;
• komunikační kabely a další sítě.

Aplikované stroje a zařízení

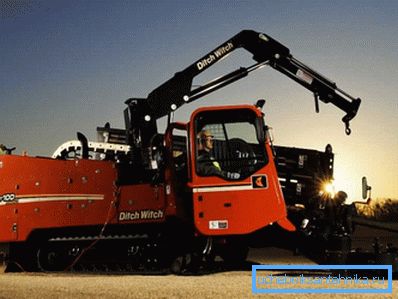

Hlavním nástrojem pro implementaci metody HDD jsou vrtací soupravy.

Jako další technika se používá:

• stavitelů potrubí;
• lokalizační systémy;
• proudové generátory;
• směšovací a maltové uzly;
• svářecí stroje;
• Automatické manipulátory pro dodávku vrtných zařízení;
• motorová čerpadla atd.

Výhody bezvýkopových cest

1. Objem zemních prací je výrazně snížen.
2. Náklady na výstavbu lze snížit na 30%. Včetně díky zapojení menšího počtu pracovníků a speciálního vybavení.
3. Doba výstavby může být snížena o 15-20krát.

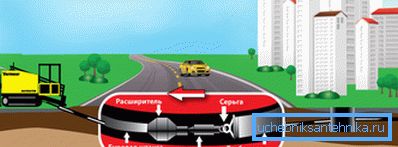

4. Krajina, včetně úpravy terénu, zůstává nezměněna.
5. Povrch vozovky je zachován.
6. Možnost pokládky potrubí pod vedení metra a vedení, plytké nádrže, ropovody a plynovody, ve volných půdních a skalních útvarech. Můžete vrtat studny a pod ekologickými zónami, výstavbu pozemků, která je zakázána.
7. Použití zařízení pro pevný disk výrazně zjednodušuje postup a snižuje čas potřebný k získání povolení a zpochybnění dokumentace k provedení děl.
8. Použití metody eliminuje blokování ulic nebo zablokování provozu.

Technologie funguje

Umístění potrubí pomocí HDD zahrnuje následující fáze práce.

1. Geodetická studie lokality a stanovení vlastností půdy. Podle potřeby v problémech vyvrtané otvory.

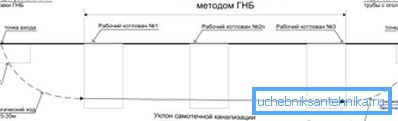

2. Projektové práce zahrnují výpočet trasy vrtání, příprava potřebné dokumentace a její koordinaci v příslušných případech.
3. Přímá příprava na práci: výkop startovacích a přípravných jám, dodávka vrtací techniky na stavbu, uvedení do provozu.
4. Vrtání pilotního kanálu.
5. Zvětšete jeho průměr.
6. Ustavení trubek
7. Dokončení stavebních prací.

Příprava vrtání

1. V této fázi jsou shromažďovány a studovány všechny údaje týkající se charakteristik půdy na staveništi. Zohledňuje se složení půdy, její vlastnosti, přítomnost a hloubka podpovrchových a podzemních vod.
2. Aby bylo možné zvolit optimálně vhodné vybavení a technologii, provádí se snímání půdy.
3. Po provedení návrhu by práce měla být koordinována a měla by být udělena povolení pro pokládání potrubí v této části.

Test dobře

Pokyn varuje, že pokládání sítě by mělo začít vytvářením pilotního vrtu.

1. Za tímto účelem se pro vybavení vodorovných vrtů používá speciální vrtací zařízení a nástroje. Stroj je vybaven vrtací hlavou s chladičem.
2. Je kombinován s vrtací tyčí. Změní jeho směr a polohu a udělejte to sám obsluze stroje. Rameno je ocelová trubka o délce až 3 ma průřezem 60/80 mm.
3. Když se hlava dostává hluboko do horniny, tyče se navzájem zašroubují.. Takže až do dosažení konstrukční délky studny.

Dávejte pozor! Hlavním úkolem této fáze práce je přesné vyvrtávání po cestě definované projektem. Odchylky od něj jsou nepřijatelné.

1. Takové vrtání se také nazývá směr.. Jeho průběh lze snadno a snadno ovládat. Pracovní proces je monitorován kvůli senzoru namontovanému ve vrtací hlavě, který vysílá signály do speciálního lokátoru.
2. Pokud se na monitoru objeví údaje o odchylce barvy od konstrukčního kurzu, operátor ji několikrát přivede na požadovanou trajektorii.
3. Od té doby při použití pevného disku jsou zničeny vrstvy půdy a hornin, aby se zabránilo zhroucení, zhroucení studny a případnému selhání zařízení, jsou zdi kanálu posíleny. Za tímto účelem se používá speciální vrtné bahno (bentonit).

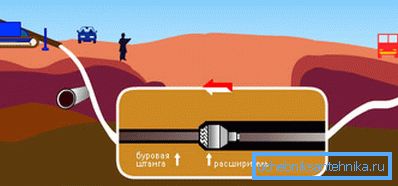

Rozšíření kanálu

1. Dále se pilotní jamka rozšiřuje na požadovanou velikost. K tomu se používají plnidla.
2. Nástroj je vytažen z výstupního konce kanálu na začátek. Během provozu se otáčí kolem své osy a řeže horninu, čímž se zvětší průměr studny.
3. K tomu, aby byly potrubí protaženy potrubím bez problémů, musí být velikost kanálu o 35/50% větší než jejich průměr.
4. Pokud je instalován potrubí s velkým průměrem, vrstva se rozšiřuje a 2/3 prodlužovacího zařízení se trvale vytáhne. Průřez každého z nich je větší než předchozí. V některých případech se k tomu používá kalibrátor.

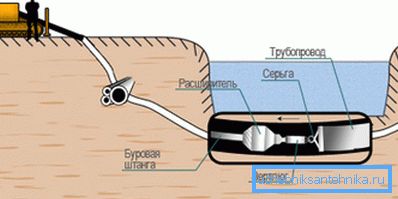

Ustavení potrubí

1. Vrtné soupravy se používají nejen k vytváření vodorovných vrtů, ale také k položení potrubí do tahu.
2. Ze zadní části kanálu směrem k stroji je expanzní nástroj znovu vytáhnut. V tomto okamžiku je na něm upevněna trubková řemen a také rukojeť pro jeho tažení.
3. Pohybující se ve směru vrtací jednotky roztahovač vytáhne trubku podél kanálu.
4. Proces je sledován operátorem. Sleduje počet vrtných tyčí vybraných z vrtu. To umožňuje získat informace o potrubí, které se táhne přes kanál.

Závěrečná fáze

1. Po dokončení uzavřeného potrubí odborníci zkontrolují kvalitu vytvořené sítě, porovnávají výsledek s projektovou dokumentací a dodají předmět zákazníkovi.
2. Přenáší hotovou pracovní skupinu pro plynovody. Odborníci dávají zákazníkovi veškerou potřebnou dokumentaci. Zaručuje údržbu zařízení.

Dávejte pozor! Technické dokumenty na instalovaném potrubí musí nutně obsahovat podrobný plán podzemní inženýrské sítě s odkazem na terén. Je zapotřebí, včetně výměny bezvýkopové trubky.

Závěr

Ruční pokládka trubek metodou HDD je moderním a špičkovým způsobem. Umožňuje vám velmi rychlou instalaci inženýrských sítí a poměrně málo finančních prostředků (viz také článek Pokládka kanalizačních trubek v domě: postupný průvodce uspořádáním kanalizace).

Video v tomto článku vám poskytne příležitost přečíst si další informace.
