Barvení potrubí: rozdíly, účel, normy

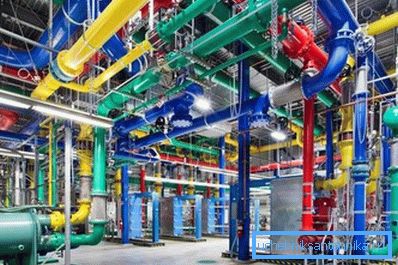

Moderní inženýrská, průmyslová, městská a jiná komunikace, jejich sítě a systémy jsou určeny k přepravě různých látek, které jsou nebezpečné pro člověka a životní prostředí. Proto i v sovětských dobách byl vyvinut speciální dokument GOST 14202 69 o barvě potrubí, který přísně upravuje, jaké barevné značky a další značky by měly informovat personál o obsahu potrubí, s nímž bude pracovat.

Zabezpečení komunikace

Účel

Je třeba poznamenat, že tento požadavek není v žádném případě doporučením a navíc nesplnění nebo nesplnění požadavků na SNiP je zákonem přísně trestatelné.

Není to proto, že by někdo chtěl tento svět kreslit novými čerstvými barvami, ale protože v případě nehody, údržby a dalších kontaktů a manipulací s uvedenými objekty by záchranné služby, EMERCOM a další speciální služby měly vědět jistě s jakými látkami se musí vypořádat a jaká opatření by měla být použita k omezení a odstranění nebezpečí.

Dále je třeba připomenout, že potrubí nesou pouze vodu z vodovodu, topné podklady a odpadní vody.

Moderní výroba a chemický průmysl jsou již dlouho manipulovány s látkami, jako jsou:

• Hořlavé a výbušné plyny různých původů;
• Hořlavé a výbušné kapaliny různých původů;
• Toxické plyny a kapaliny;
• Přehřátá pára;
• Nasycená pára;
• Vysokotlaké látky;
• Nehořlavé plyny a kapaliny;
• Kyseliny, včetně kouře a koncentrované;
• Alkálie různého složení;
• Nebezpečné organické sloučeniny;
• Vzduchové vakuum;
• Všechny látky pod vysokým tlakem;
• Další nebezpečné nebo obzvláště důležité látky.

Dávejte pozor! Kromě bezprostředního nebezpečí vyplývajícího z chemického složení přepravované látky hrají důležitou roli teplota (jak vysoká, tak nízká), stejně jako tlak a objem.

Je samozřejmé, že v případě havárie na hlavní trati a úniku, požáru nebo jiné nebezpečné činnosti přepravované látky a záchranné služby, záchranné služby, evakuační posádky a další účastníci havarijní reakce musí být plně informovány o povaze a složení zdroje nebezpečí.

Důsledky katastrofy mohou pokrývat nejen lokální, místní, okresní, regionální a dokonce i celostátní a globální měřítka. Tato okolnost přebírá téma, o němž se diskutuje, na úplně jinou úroveň a zde se nerozhoduje o rodinné radě - zda je barva levnější s vlastními rukama nebo zavolat malíře.

Jedná se o národní problém, který je jedním z nejvíce kontrolovaných a zodpovědných na úrovni ministerstev a resortů různých zemí a jejich svazů.

Dávejte pozor! Cena nedodržení, ignorování, sabotáže nebo nesprávné splnění požadavků na označování je život mnoha lidí, integrita infrastruktury, efektivita průmyslu a podniků na podporu života měst, nemocnic, dalších důležitých objektů je záležitostí zachování a ochrany přírodních objektů, včetně unikátních.

Skupiny látek a odpovídající barvy

Podle GOST 14202 69 bylo rozhodnuto rozdělit všechny přepravované látky na deset rozšířených skupin, které jsou sjednoceny jedním nebo jinými společnými vlastnostmi.

Proto jsou všechny látky v prvním přiblížení rozděleny do následujících skupin:

1. Voda (technické, pitné, odpadové);
2. Vodní pára;
3. Vzduch;
4. Hořlavé plyny, včetně zkapalněného;
5. Nehořlavé plyny, včetně zkapalněného;
6. Různé kyseliny, včetně dýchání;
7. Alkálie;
8. Hořlavé kapaliny;
9. Nehořlavé kapaliny;
10. Další látky.

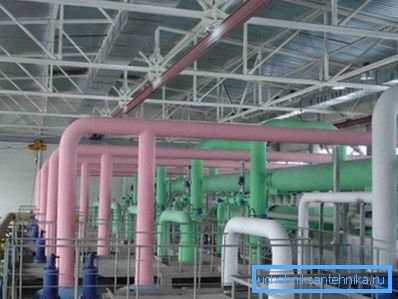

Některé barvy odpovídají těmto rozšířeným skupinám látek, které označují přítomnost jedné nebo jiné chemické látky v nádobě:

Číslo skupiny	Přepravovaná látka	Název barvy
1	Voda	zelená
2	Steam	červená
3	Vzduch	modrá

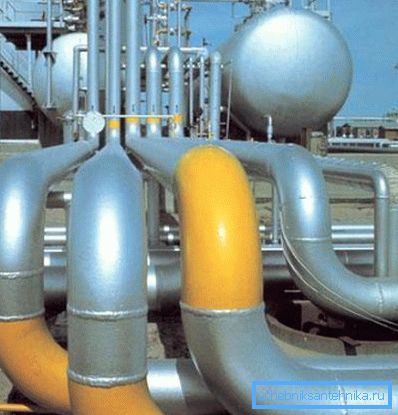

4.5	Hořlavé a nehořlavé plyny	žlutá
6	Kyseliny	oranžová
7	Alkálie	fialová
8.9	Hořlavé a nehořlavé kapaliny	hnědá
0	Další látky	šedá

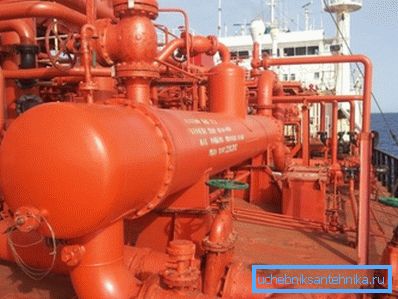

Dávejte pozor! Vedle uvedených barev a předmětů musí být protipožární systémy a instalace opatřeny barvou červené barvy, bez ohledu na jejich obsah.

Metody lakování

Identifikační barva je aplikována v souvislé vrstvě po celé ploše nebo v samostatných částech.

Způsob nanášení nátěru je zvolen na základě řady úvah:

• Umístění objektu;
• Průměr trubky;
• Délka kmene;
• Počet společně umístěných linek;
• Požadavky na pravidla průmyslové bezpečnosti a bezpečnosti života v průmyslu;
• Požadavky průmyslové hygieny;
• Podmínky viditelnosti a průhlednosti vzdušného prostředí v zařízení;
• Světelné podmínky samotného objektu;
• Pohodlí zaměstnanců;
• Obecné architektonické řešení nebo soubor oblasti.

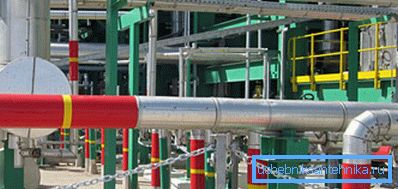

Pokud je koncentrace jasných barev z jednoho nebo jiného důvodu nepřijatelná, stejně jako v dílnách s velkým počtem a délkou komunikace - značení se provádí v řezech.

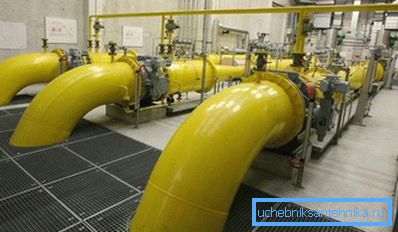

Je-li počet komunikací malý a jejich délka je malá, navíc, pokud nezhoršuje pracovní podmínky v dílnách, je barva kontinuální.

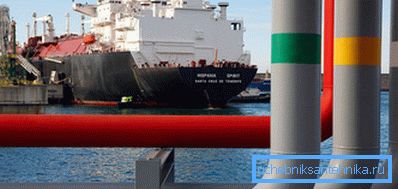

Venkovní objekty jsou pokryty souvislou vrstvou pouze s přihlédnutím k vlivu slunečního záření a jiných vlivů počasí na nátěr.

Pokud se nátěr aplikuje v dílnách a výrobních oblastech, pak je v tomto případě zbytek povrchu trubky obvykle malován barvou stěn místnosti. Zároveň je přísně zakázáno používat jiné odstíny pro vyplnění mezer.

Dávejte pozor! V případě pokládky dálnic v neprůchodových kanálech nebo bez kanálu se v oblastech inspekčních komor a studní aplikuje značení.

Dalším důležitým pravidlem je, že identifikační plochy se používají podle místních charakteristik (počasí, klima, sluneční aktivita, viditelnost). Současně se nacházejí na nejdůležitějších a nejdůležitějších místech - spojení, větve, na místech výběru a vybavení, v místech průchodu hlavních cest přes stěny a jiné překážky, podlahy, příčky, jakož i na vstupy a výstupy výrobních zařízení.

Dávejte pozor! Frekvence aplikace uvnitř objektů a na území venkovních instalací je nejméně 10 metrů, na otevřených dálkových vedeních a potrubích - od 30 do 60 metrů, v závislosti na terénních podmínkách.

Šířka průřezů přímo závisí na průměru potrubí. U objektů o průměru do 300 mm - nejméně 1200 mm (čtyři průměry), u objektů o průměru větším než 300 mm - nejméně 600 mm (dva průměry).

Jsou-li rozměry dálnic velice velké - je možné použít alespoň podlahu? obvod potrubí z hlediska izolace.

Dávejte pozor! Uvedená pravidla a rozměry aplikace musí nutně odpovídat průměru potrubí a potrubí.

Nebezpečné objekty

Zde GOST zanechává pouze tři základní barvy:

1. červená - výbušná a hořlavá, hořlavá;
2. zelená - neutrální;
3. žlutá - toxicita, toxicita, hluboké vakuum, zadusení, radioaktivita, schopnost vyvolat chemické popáleniny nebo jen nebezpečně vysoký tlak.

U trubek obsahujících látky s více faktory ohrožení lze použít více prstenců, to znamená, že může být současně červený a žlutý prsten.

Dávejte pozor! Potrubí s hlubokým vakuem, s výjimkou lakování trubek a prstenců, musí být označeno jako "Vakuum".

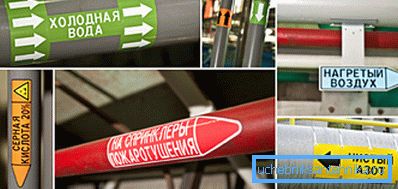

Kromě toho je krátký chemický název látky napsán na samotných prstencích a udává směr jeho pohybu. V situacích normálních a mimořádných událostí je to mimořádně důležité a ovlivňuje řadu faktorů, které mohou ovlivnit životy lidí.

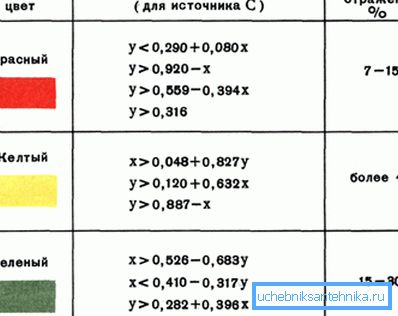

U obzvláště nebezpečných předmětů se mimo jiné používají výstražné znaky různých obsahů, jejichž barva, forma a obsah jsou také přísně regulovány a instalovány. Deska musí mít trojúhelníkový tvar, žluté pozadí a černé grafiky.

Tyto příznaky nebo znaky obvykle označují následující látky:

• Silné jedy;
• Výbušné sloučeniny;
• Radioaktivní látky;
• Další zvláště nebezpečné sloučeniny a jejich směsi, zvláště škodlivé při stříkání.

Pokud indikace neobsahuje specifika, je na žlutém pozadí pouze vykřičník.

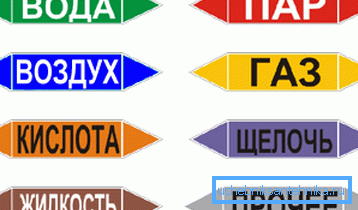

Používejte také značkovací desky, které nemění barvu, když látka uniká. Obvykle obsahují indikaci typu látky a udávají směr pohybu média jedním z ostrých konců, někdy s použitím štítů se dvěma okraji.

Závěr

Pro zajištění běžného provozu a likvidace nehod moderních průmyslových a dálkových zařízení je nutný přenos látek potrubím. Pro bezpečnost jsou označeny podle GOST a SNiP, což je jasně vidět na videu v tomto článku.
