Tank na potrubí - řešení problému s horkou vodou

24-07-2018
Různé

Koupel je součástí kultury našich lidí a každý dobrý majitel stavby si myslí o problému zásobování teplou vodou. Samozřejmě existují moderní systémy vytápění a automatické dodávky horké vody, ale jsou drahé a někdy tak časově prověřené možnosti jako nádrž na trubku pro lázeň se ukázaly jako cenově dostupné a nejdůležitější ekonomické.

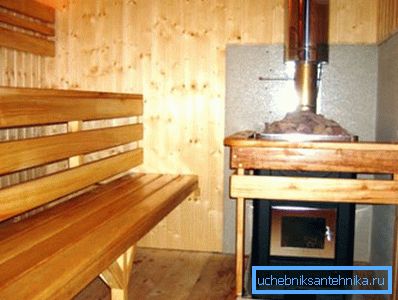

Fotografie tovární verze nádrže.

Tradiční topení

Při hledání univerzálního řešení řemeslníci vyzkoušeli mnoho možností a každý z nich je dobrý svým vlastním způsobem.

Je nemožné jasně říci, že existuje univerzální volba, takže byste si měli vybrat v závislosti na podmínkách existujících na konkrétním objektu.

  • V procesu budování lázně mnoho moderních vlastníků upřednostňuje nejjednodušší cestu a koupí elektrický kotel. Možnost je nepochybně hodná, ale vyžaduje konstantní dodávku vody a navíc pro velké kapacity bude cena elektřiny citlivá.
  • Classic se považuje za zabudovanou do nádrže na pec. Takové kontejnery se rychle zahřívají, pokyny k instalaci takovýchto ohřívačů jsou nejjednodušší, v cenově nejdostupnější verzi stačí umístit nádrž na sporák. Ale bude to nízké a bude-li se v parní místnosti, stane se zdrojem mokré páry, což není vždy dobré.

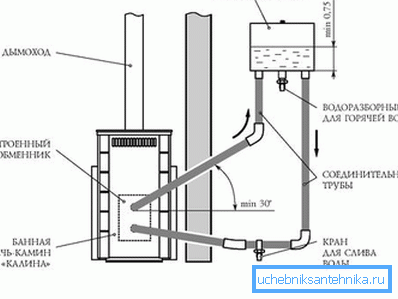

Systém s integrovaným výměníkem tepla.
  • Dobře osvědčené vnější nádrže, když je hlavní nádrž namontována v pohodlné výšce v šatně nebo sprchě, a topení se provádí přes výměník tepla instalovaný v peci. Pracují díky základním fyzikálním zákonům, studená voda skrze spodní trubku vstupuje do výměníku tepla a ohřev se vrací zpět horním potrubím.
  • Ale nejvýnosnější a nejvhodnější v provozu jsou nádrže namontované přímo na komíně., o nich budeme hovořit dále.

Komínové topné nádrže

Nádrž na ohřev vody na trubku je dlouhá doba, stačí připomenout legendární ruský samovar, jakýsi symbol našich lidí. Tento princip byl poprvé používán v tomto systému, proto jsou tyto systémy také nazývány samovary.

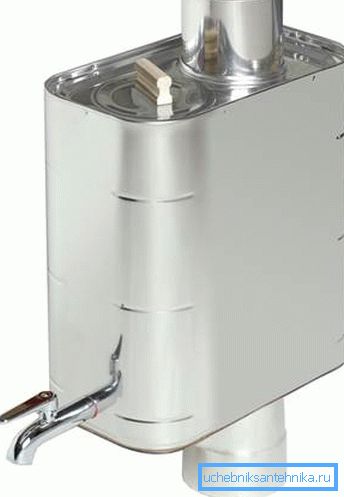

Nádrž s bočním ventilem.

Výhody samovarových konstrukcí

  • Když se kamna zahřívají ve vaně, trubka v ní se bude i tak zahřívat, je hloupé, že tuto energii nepoužívá a může být bezpečně považováno za zcela zdarma.
  • V závislosti na druhu paliva se teplota této části konstrukce pohybuje od 300 do 700 ° C. Významnou výhodou je, že potrubí je rovnoměrně ohříváno po celé oblasti kontaktu.
  • Objem takové nádrže může být poměrně velký, protože vzdálenost od pece k podlaze bude alespoň jeden a půl metru a takový ohřívač může být vybaven po celé délce potrubí.

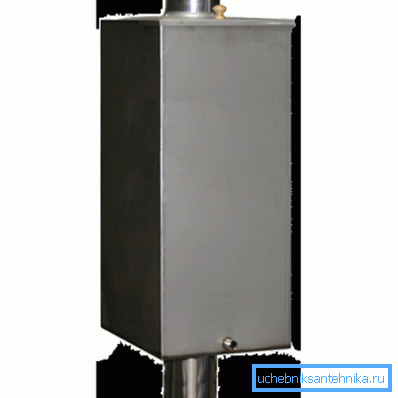

Ohřívač náměstí.
  • Takový ohřívač ve většině případů nepotřebuje další čerpadlo, výměník tepla nebo elektrický topný článek.
  • Normální trouba pro malou parní místnost má průměrný průřez potrubí asi 115 mm. Při zohlednění tloušťky nádrže budou boční rozměry celé konstrukce do pol metru. To vám umožní umístit ho do libovolné malé parní místnosti.
  • Pro instalaci se nevyžaduje základní znalost tepelného inženýrství nebo má být super mechanika. Téměř každý majitel bude moci nainstalovat takový kontejner na trubku vlastním rukama.
  • A konečně, ve srovnání s kotlem, cena takového zázraku bude poměrně cenově dostupná a investice bude jednorázová.

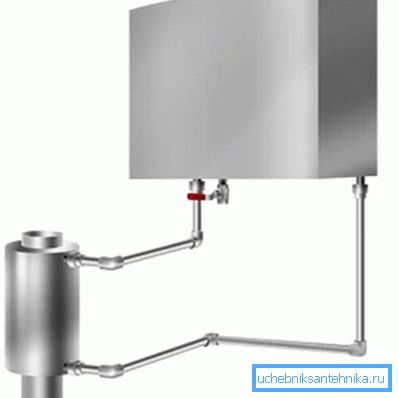

Schéma výměníku tepla na potrubí.

Nevýhody tohoto typu ohřívačů

  • Nejvýznamnější nevýhodou je, že nádrž na ohřev vody na potrubí může být instalována výhradně na kovové konstrukce. Keramika nebo cihla pro trubky nemají tuto úroveň přenosu tepla.
  • Konstrukce, ve kterých se voda nalévá přes vrchol, přímo v parní místnosti, zvýší úroveň vlhkosti v místnosti.
  • Horké kovové stěny nádrže jsou zdrojem nebezpečí, nedbalé dotýkání může způsobit zranění.

Zvolte požadovanou kapacitu

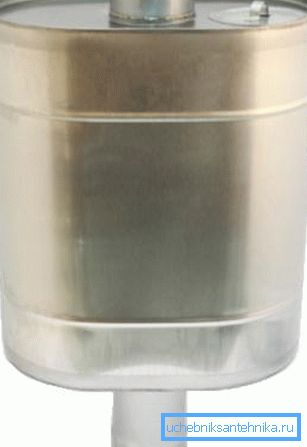

Buck s poklopem.

Tradičně se předpokládá, že jedna osoba potřebuje nejméně 10 litrů vody pro procedury v koupelně. K tomu by mělo být přidáno dalších 10 - 20 l pro kouřové metly a související postupy. Minimální kapacita nádrže pro zbytek by tedy měla být v rozmezí 50l a taková nádrž se snadno zapadá do malého kamny.

Pokud však očekáváte, že koupíte větší společnost, pak je logické, abyste si velkou kapacitu postavili, dokud se nepřekrývají. Ale tato možnost má značnou nevýhodu, taková konstrukce v naplněném stavu bude poměrně těžká a pro takovou pec bude vyžadována zesílená základna.

Nejpřijatelnější je variant, kdy nádrž na ohřev vody do potrubí funguje výhradně jako výměník tepla. Zde nepotřebujete velkou a těžkou kapacitu, stačí 20 až 30 litrů. Taková váha může vydržet jakoukoliv kamnu, a konstrukce tohoto typu jsou vzduchotěsné. Z nich jsou namontovány 2 výstupy vedoucí k dálkovému zásobníku, které mohou být libovolně velké.

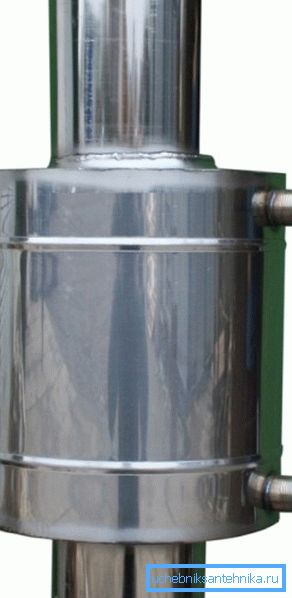

Výměník tepla na komínu.

Důležité: Připojení potrubí mezi výměníkem tepla a pracovní kapacitou by nemělo být větší než 3 m. Pro vzdálenější linky je nutné instalovat nucený systém vstřikování vody, jednoduše řečeno čerpadlo.

Existuje možnost použít vnitřní povrch nádrže přímo jako potrubí, rychlost ohřevu se v tomto případě výrazně zvyšuje. Odborníci však doporučují, aby zvedli nádrž tak, aby nádrž byla těsně opotřebovaná na potrubí. Tato volba je přínosná tím, že nevyžaduje velkou tloušťku stěny a v případě vyhoření komínů bude snadnější ji vyměnit.

Materiál pro kapacitu

Ve starých dnech nejoblíbenějším materiálem byla litina. Samozřejmě, že se zahřeje trochu déle, ale teplota bude stále lepší. Důležitým faktorem je odolnost proti korozi litiny a dlouhá životnost. Ale materiál z litiny je těžký a pro tuto kapacitu je zapotřebí silné podpory.

Litinové kamny s nádrží.

Železný kov pro tyto účely se nyní prakticky nepoužívá kvůli tendenci ke korozi a vysoké pravděpodobnosti deformace při náhlé změně teploty.

Nerezová ocel je zaslouženě považována za univerzální materiál. Tento kov se nebojí korozi a má relativně nízkou hmotnost. Pro svaření velkokapacitní nádrže je dostatečná hloubka 1,5 až 2 mm. Během teplotních výkyvů nejsou takové nádoby deformovány.

Důležité: během provozu by měl být neustále naplněn jakýkoliv topný systém pro koupel, aby nedošlo k přehřátí. V zimě se voda vypouští, takže mráz nerozbije potrubí.

Video v tomto článku zobrazuje názor specialisty.

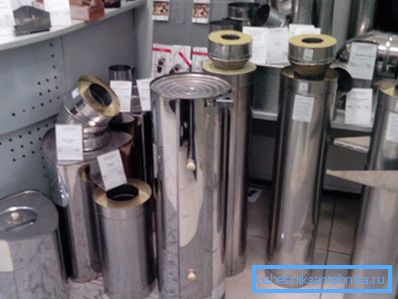

Rozsah nádrží.

Závěr

Naše země je bohatá na řemeslníky, ale lázeň je považována za objekt s vysokým stupněm nebezpečí. Na základě toho nedoporučujeme instalovat ruční tanky. Nyní je na trhu dostatek certifikovaných výrobků, jejichž cena je poměrně cenově dostupná.

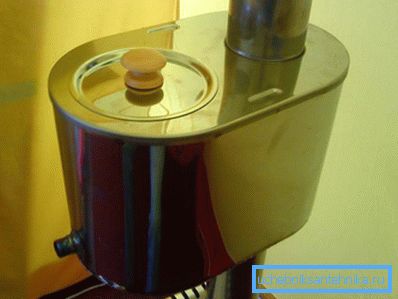

Sériový model ohřívače malé kapacity.
