Správný komín - odtok potrubí přes střechu

U domů, kde je pec vybavena, je potřeba postavit komín - konstrukci, která slouží jako výfukový systém. Mnoho majitelů venkovských domů, snažících se sledovat estetickou složku, zapomene na funkčnost a účinnost komína. V tomto článku se pokusíme zdůraznit hlavní body, které vám pomohou správně položit trubku přes střechu vašeho domu.

Stanovení přípustné nadmořské výšky

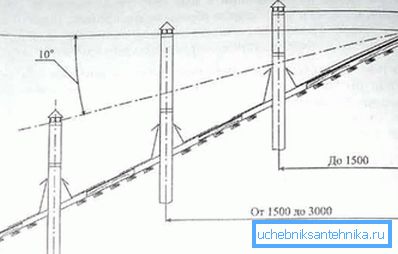

Před správným odstraněním potrubí střechou je nutné určit optimální výšku:

• Zvýšení o více než jeden metr nepříznivě ovlivňuje vnější vnímání takové konstrukce, což je z velké části způsobeno potřebou instalace dodatečného ukotvení.

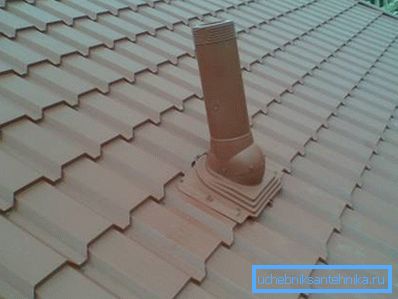

• Komín, který se nachází pod úrovní hřebene, nemá dostačující rozteč, který přímo závisí na výšce větracího kanálu. To je způsobeno skutečností, že atmosférický tlak v oblasti spalovací komory překračuje tlak vzduchu nad střechou.

To znamená, že z předchozího pravidla vyplývá, že čím vyšší je potrubí, tím lepší je ponor. Ale vzhledem k tomu, že první volba (vysoká poloha komína) není z estetických důvodů vhodná, vyplývá závěr - optimální převýšení nad hřebenem by nemělo přesáhnout půl metru.

Pozor! Nejlepší je umístit trubku co nejblíže hřebenu, takže stačí ji zvednout o 14-20 cm, abyste dosáhli nejlepšího výsledku. Nedoporučuje se nakreslit závěr přímo uprostřed hřebene, protože to komplikuje instalační práce.

Technologie s postupným zpracováním

Pravděpodobně jste se zajímali, zda je možné vybavit kvalitní a spolehlivou ventilaci (komínem) vlastními rukama a zároveň ušetřit nejen peníze, ale i čas - naše odpověď je pozitivní. V níže uvedených částech budou popsány podrobné pokyny, které potvrzují, že tento proces je možný pro vlastní ovládání.

První fáze - přípravné

Zpočátku byste měli připravit vše, co potřebujete pro budoucí práci:

• Koupit potrubí, pokud není k dispozici, a materiál zpomalující oheň.
• Upevňovací materiály.
• Nástroj:

• Konstrukční úroveň.
• Svařovací stroj - v případě, že potrubí bude muset být ukotveno.
• Šroubovák.
• Kladivo.
• Skládačka a bruska.
• Dřevěný paprsek.
• Dokončovací materiál.

Pro vaše informace! Výkres nemusí být profesionální, hlavní věcí je ukázat v něm všechny hlavní body: průměr a výšku komína, komunikace, které je třeba obejít atd.

Příprava na druhou etapu

Teď se obracíme k procesu, kde už potřebujeme dělat vlastní ruce:

• Za prvé, na střeše měříme vzdálenost od nosníku, který je o pol metru plus průměr ventilačního potrubí.
• Pro zvýšení stálosti střechy stavíme na uvedeném místě další paprsek.
• Pomocí standardní olovnice ze středu naměřené vzdálenosti měříme bod na podlaze podkroví nebo podkroví.
• Kolem tohoto bodu připojíme svislou a vodorovnou tyč tak, aby z každé hrany byla rovnoměrná vzdálenost od každé hrany k trubce (její střed je měřený bod).

• Procházíme dírou na uvedeném místě, takže na stropě prvního patra vznikne otvor. Podle plánu by mělo být přes toto místo přímo nad sporákem nebo půl metru.

Pozor! Je lepší provést odvětrávací potrubí ke střeše vertikálně, což vám umožní odolat účinnému odstranění oxidu uhelnatého z místnosti.

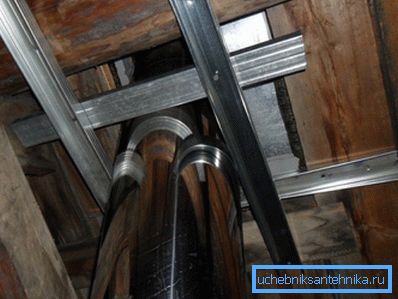

V důsledku toho bychom měli mít zesílenou krabici, uvnitř kterou bude komín položen. Současně by měla být namontována pouze v podkrovní místnosti, v obývacím pokoji stačí, aby se trubka zvedla s dokončovacími materiály.

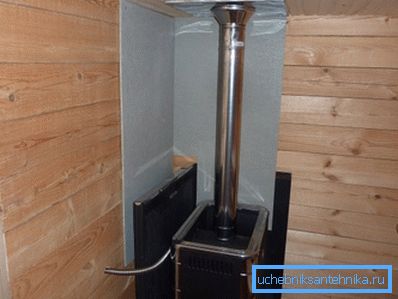

Krabice je nezbytná pro bezpečný provoz ventilačního systému, který je často ohříván na kritické teploty - ochrana jak pro bydlení v domě, tak pro hořlavé materiály.

Třetí fáze - průchozí díra

Nyní se obracíme k přípravě konkrétního místa pro průchod větracího potrubí ve stropě prvního patra / patra podkroví:

• V takovém případě, pokud je překryv ze dřeva, pak můžete řezat kruh požadovaného průměru pomocí řetězové pily. Připomínáme, že je třeba přidat průměr 15-20 s každou stranu k průměru samotné trubky.
• Pokud budete muset pracovat s betonovou deskou, pak vám to pomůže dlouhý vrták a děrovací nástroj - nástroj vrtá spousty otvorů v kruhu. Velmi oslabený kus desky je vyrazen kladivem.

Otočíme se k otevření střechy. Nejlepší možností je, když střešní materiál ještě není položen, ale je to možné pouze v případě, že je dům ve výstavbě.

Budeme se zabývat instalací komína po uvedení objektu do provozu:

• Před vytažením trubky z vlnité lepenky přes střechu jsme materiál odřízli tak, aby se mohl ohýbat a nechat v této poloze po nějakou dobu.
• Pokud ještě musíte čelit dlažbě, zbývá jen částečná demontáž v místě, kde se trubka vytáhne podle plánu (s malou rezervou).
• Nyní, když máme průchozí otvor, můžeme vložit větrací potrubí do "otvoru" na střeše.
• Upevnění samotného komína se provádí instalací skládacích svorek, které jsou následně připevněny na ochrannou skříňku, kterou jsme zkonstruovali.

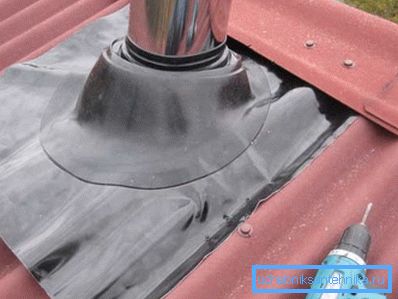

• Otvor na střeše, z podkroví, uzavřený azbestovým plechem, který se nezahřívá.
• Nyní pomocí parního filmu upevněte na stěny potrubí s nábytkovou sponou.

• Připojujeme volný konec trubky k peci, je lepší použít svařovací stroj pro tento účel, tato metoda zajišťuje těsnost spojení. Můžete použít spojovací svorku, ale vše závisí na ideálním tvaru výrobků - v případě, že nedojde k žádným vadám, bude těsnost přiměřená. (Viz také článek Kovové trubkové svorky: funkce.)

Dávejte pozor! Dalším nezbytným prvkem pro vysoce kvalitní připojení je kryt, který se opotřebovává nad spojem potrubí a pece. Měl by být instalován také na opačném konci potrubí, který stoupá nad střechou.

Funkce instalace

V této části upozorňujeme na některé důležité aspekty pracovního toku, které začínající stavitelé často zapomínají:

• Nedoporučuje se používat trubky bu s malými poškozeními.. Mnozí odborníci mohou argumentovat, že v drobných trhlinách není nic strašného, ​​ale neměli byste tomu věřit. Takový výrobek bude trvat několik let, ale pak mohou vzniknout potíže a budou vyžadovány opravy. Proto je lepší přeplňovat celé a nové potrubí než nákladné demontáže každé dva až tři roky.
• Porušení integrity střechy, být připraven pro skutečnost, že při prvním studené show nízké kvality těsnost spojení. Abyste předešli tomuto problému, použijte všechny dostupné tepelně izolační materiály a tmely.

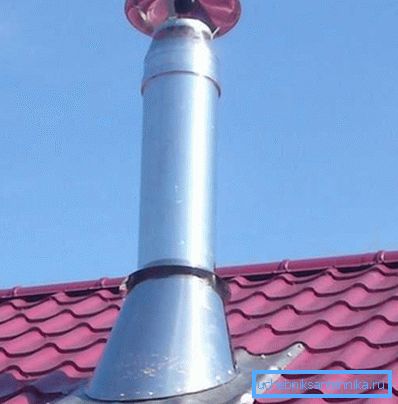

• Doporučujeme zakrýt konec potrubí, který převyšuje hřeben střechy pomocí "deštníku", který zabraňuje vstupu srážek do komína.

Závěr

Nyní víte, jak osobně zorganizovat ventilační systém v dokončeném domě, který na ulici vytáhne spalující odpad. A jak vidíte, není v tom nic těžkého, všechny materiály a nástroje jsou snadno získávány a nebudete trávit více než dva nebo tři dny pracovního postupu.

V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
