Rozsah profilových trubek: v parametrech vybíráme materiál

Při navrhování rámových budov, malých architektonických forem a dalších konstrukcí je pro majitele velmi důležité, aby důkladně studovali produktový mix pro profilovou trubku. Plynulost v této informaci vám umožňuje přesně vybrat ty prvky, které ve svých dimenzích budou nejlépe vyhovovat danému úkolu.

Níže vám řekneme, co hledat při nákupu ocelového profilu, a také ukážeme příklady nejčastěji používaných druhů.

Výrobní technologie

Bezproblémová technika

Před studiem sortimentu profilovaných trubek podle GOST, který je obecně referenčním dokumentem, stojí za to analyzovat odrůdy tohoto materiálu, které jsou dostupné na trhu. A pokud se zaměřujete na výrobní technologii, musíte vyčlenit pouze dvě třídy: bezešvé a svařované trubky.

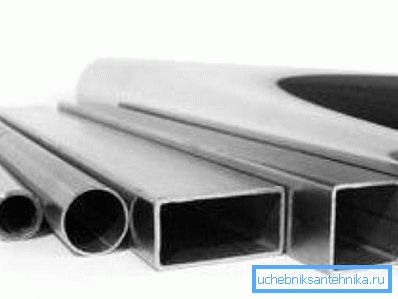

Výrobky vyráběné bezešvou technologií se vyznačují monolitickou konstrukcí stěn, která zajišťuje mnohem větší pevnost potrubí při stejné tloušťce kovu. V tomto případě bude samozřejmě cena materiálu mírně vyšší.

Samotný výrobní proces určuje převážně přípustné rozměry a provozní vlastnosti:

• Používají se prázdné, čtvercové nebo obdélníkové ocelové tyče. Pro výrobu profilovaných válcovaných výrobků se zpravidla používají vysoce legovaná a nerezová ocel.
• Tyč se zahřívá v peci na teplotu nad úrovní rekrystalizace kovu, po níž se v ní vytvoří vnitřní otvor. Pro vytvoření této díry se použije buď propichovací stroj nebo hydraulický lis.
• Poté hrubostenná objímka vstupuje do válcovací stolice, kde se pomocí válců stěny ztenčují a vnitřní průřez se zmenší na jmenovitý. Během procesu válcování může být část dodatečně zahřátá (horká deformace) nebo postupně ochlazena (deformace za studena).

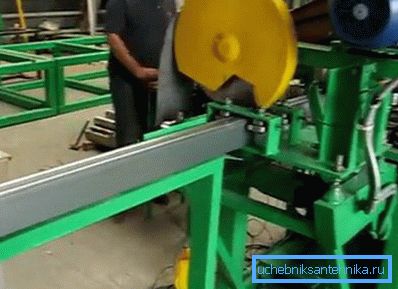

• Po dokončení tvarování se provádí dokončování: temperování, kalení a nanášení antikorozního povlaku apod. Potrubí se pak řeže do samostatných kusů podle měřidla.

Kontrola kvality je také povinnou etapou: kontrola souladu hlavních parametrů (průřez, tloušťka stěny atd.) Se standardními hodnotami. V tomto případě se jako základní dokument používá základní rozměr profilového potrubí v souladu s GOST 30245 2003, stejně jako schválený seznam tolerancí.

Svařovaná technika

Podle svařované technologie je potrubí vyrobeno jinak:

• Ocelový plech je nejdříve narezán na pásy. GOST 30245-2003 doporučuje použití univerzálních materiálů, vysoce legovaných a vysoce uhlíkových, o tloušťce odpovídající tloušťce stěny.

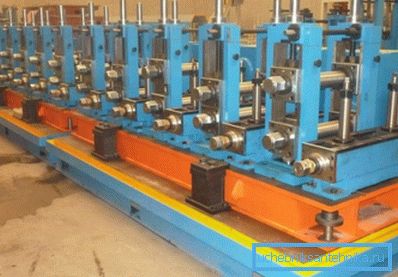

• Potom se pásy dostanou do skládací sekce, na které je ze speciálního zařízení vytvořena skříň specifikovaných velikostí.
• Dále jsou okraje krabice svařeny, aby se získal uzavřený profil. Svazek se podrobí odizolování na výčnělek, který není větší než 0,5 mm.

• Všechny následující etapy jsou prováděny stejným způsobem jako v případě výroby bezešvého tvarovaného potrubí: výrobky jsou zpracovány, rozřezány na úlomky a podrobeny kontrole kvality.

Dávejte pozor! Výše uvedené pokyny jsou typické. V některých případech například při výrobě profilu velkého rozměru nebo při použití určitých materiálů mohou být do procesu zavedeny další operace.

Hlavní rozměry

Typický sortiment

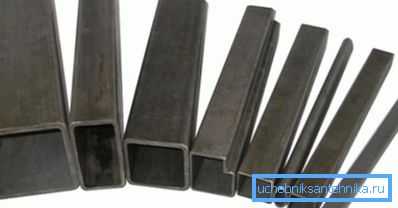

Jednou z výhod profilového potrubí, která vysvětluje nejvyšší úroveň jeho poptávky jako stavebního materiálu, je široká škála výrobků. Spíše jednoduchá výrobní technologie umožňuje získat části nejrůznějších částí, což usnadňuje výběr prvků pro konstrukce.

Hlavní parametry jsou:

• Sekce nebo velikost - poměr délky stran výrobku.
• Tloušťka stěny
• Specifická hmotnost - hmotnost jednoho metru potrubí.

Dávejte pozor! Hmotnost a tloušťka stěny jsou přímo úměrné: se stejnou délkou výrobku a stejným průřezem se díky tomuto parametru může hmotnost několikrát lišit.

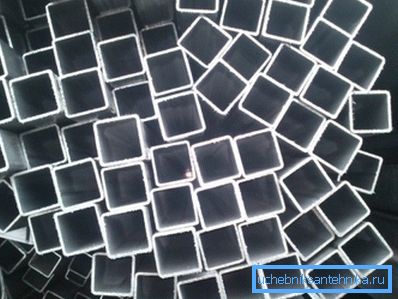

Pokud jde o délku, nejběžnější rozměry jsou 6 a 9,5 m. Při objednávání velkého množství výrobků je však možné vyrobit polotovary přesně na míru - takže nemusíte trávit čas a úsilí na úpravu velikosti vlastními rukama.

Níže je tabulka sortimentu tvarovaných trubek různých úseků s použitím dat, ze kterých můžete nejen najít správný materiál, ale také zhruba vypočítat hmotnost konstrukce:

Dávejte pozor! Tabulka uvádí charakteristiky pouze těch výrobků, které se nejčastěji používají. Při použití jiných standardních velikostí je nutno řídit údaje uvedené v GOST.

Použití trubek různých rozměrů

Pokud mluvíme o použití profilových trubek při konstrukci a výrobě rámových konstrukcí na kovové základně, pak je třeba poznamenat, že rozsah úkolů je velmi široký.

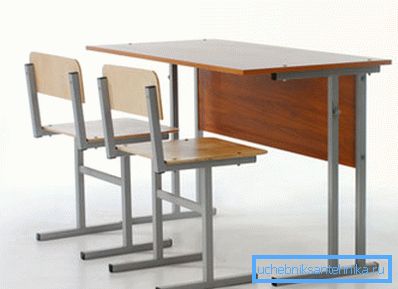

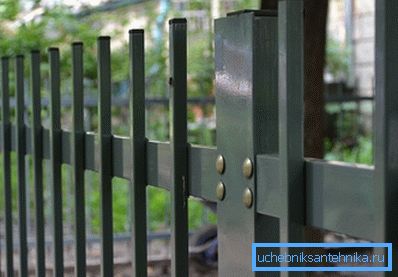

• Produkty malého průřezu, jako jsou trubky 15x15, 20x15 nebo 20x20 mm, se nejčastěji používají buď k výrobě nábytku (všem si pamatujeme školní židle?) Nebo pro montáž plotů. Poměrně malá velikost dílů, kombinovaná s dostatečně vysokou pevností, umožňuje vytvořit struktury, které jsou dostatečně lehké a odolné vůči zatížení.

Dávejte pozor! Další výhodou je malá šířka profilu: použití takových prvků při montáži plnění živých plotů, zábradlí a jiných podobných konstrukcí umožňuje minimalizovat ztrátu světelného toku.

• Nejčastější potrubí je střední části: čtvercový 30x30, 40x40 a 60x60 mm a také obdélníkový - 20x30, 20x40 mm atd.. Jsou zakoupeny pro konstrukci lehkých rámových konstrukcí (skleníky, markýzy, altány) pro konstrukci lehce naložených nosných prvků (oplocení, podpěry, světelné sloupy). Také často se podobné části používají jako interní základ pro cihelné pilíře.
• "Ploché" odrůdy (od 20x40 do 30x80 mm) se často používají v strojírenství. Takové trubky jsou charakterizovány optimálním poměrem hmotnosti a mechanické pevnosti.

• Při výstavbě kapitálových budov se zvyšují požadavky na provozní parametry všech částí, protože pro nosné konstrukce se berou prvky od 60x60 mm do větší. Samozřejmě, že jsou charakterizovány poměrně velkou hmotností a stojí to hodně, avšak v každém případě zisk síly činí takové investice plně opodstatněné.

Jak můžete vidět, široká škála válcovaných výrobků je velmi univerzální - je těžké najít stavební úkoly, řešení, které by takové výrobky nemohlo být použito.

Závěr

Po prozkoumání všech dostupných velikostí a vědomí váhy 1 m profilového potrubí získáme přesně informace, které potřebujeme v konstrukční fázi konstrukce, která má být provedena (také si přečtěte článek Trubky z nerezové oceli - harmonie pevnosti a krásy).

Proto byste si měli před zahájením práce přečíst GOST a pro více informací si přečtěte video v tomto článku.
