Rám z trubek: různé konstrukce a způsoby jejich instalace

Rám profilového potrubí může sloužit jako základ pro různé struktury a malé architektonické formy. Všestrannost tohoto materiálu je taková, že je používána téměř všude a při dodržování jednoduchých pravidel může dokonce i zkušený mistr dosáhnout dobrých výsledků.

Níže popisujeme, na co byste měli věnovat pozornost při navrhování rámových konstrukcí, a také několik příkladů, které můžete použít při samostatné konstrukci.

Základy spojovacích částí

Než začneme vytvářet kovové rámy z profilové trubky, musíme se rozhodnout, jak spolu spojujeme součásti.

A tady, z velké části, existují dvě možnosti:

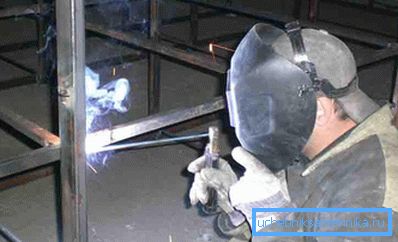

• Svařený spoj.
• Mechanické spojení s držáky a šrouby.

Každá z těchto technologií má klady i zápory, které jsme sestavili v jedné tabulce:

V praxi lze obě metody použít. A přesto je třeba poznamenat, že většinou se jedná o svařování, který se nejčastěji používá k vytvoření rámu s vlastními rukama, protože šroubované spojení vyžaduje velmi přesné přizpůsobení dílů k velikosti. Taková montáž se obvykle provádí ve výrobním závodě: příkladem je libovolná sada dílů pro vlastní montáž skleníku nebo altánu.

V investiční výstavbě

Venkovský dům nebo stodola

Tlusté profilové trubky mají značnou bezpečnostní rezervu, která umožňuje jejich použití pro konstrukci konstrukcí s výraznou nosností. Máte-li jistý talent těchto detailů, můžete sestavit základy pro malý dům nebo přístřešek (dozvědět se, jak skrýt trubky v koupelně).

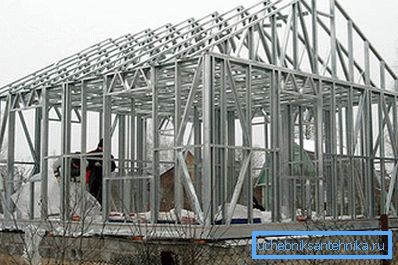

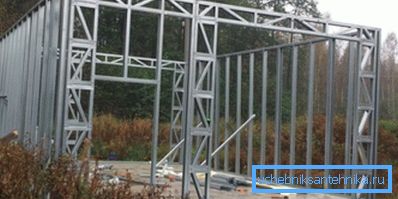

Rám domu z profilového potrubí je postaven vlastními rukama podle tohoto schématu:

• Nejprve vyplníme základovou lištu, protože i poměrně lehká konstrukce vyžaduje spolehlivý základ.
• Na základy položíme hluboké (50x50 a více) trubky, které fixujeme kotvami.
• Připojujeme dolní pásky s kulatiny v krocích po 60 cm. Abychom zabránili tomu, že by se dřeviny prohýbaly (a dokonce i 50 mm trubice se mohou časem deformovat), podporujeme je pomocí kraniálních dřevěných tyčí nebo cihelných sloupů.
• U rohů instalujeme regály z přířezů 40x40 mm. Výška těchto stojanů určuje výšku stropu našeho domu. Úhlové ložiskové části mohou být upevněny pomocí příchytky.

Tip! Pro dosažení požadované tuhosti stojanu by měly být umístěny nejen v rozích, ale na všech plochých částech stěn s krokem ne více než 100 cm.

• Zhora svařujeme stejné horní páskové trubky, na kterých instalujeme střechu. U krokví můžete použít jak dřevo, tak kovové polotovary.
• Zpevňujeme konstrukci příčnými prvky tenčích trubek nebo ocelových rohů. Ve stejné fázi tvoříme okna a dveře.

V zásadě tato práce s kovy končí. Můžeme pouze ocelové rámy, aniž bychom zapomněli na izolaci - a přitom trubky vedou velmi dobře teplo.

Základna kůlny nebo letní kuchyně je postavena přibližně ve stejných liniích. Hlavní rozdíly zde budou v uspořádání stěn a střech, stejně jako ve výzdobě: pokud plánujete udržovat zahradní nářadí v budově, můžete ji izolovat méně efektivně.

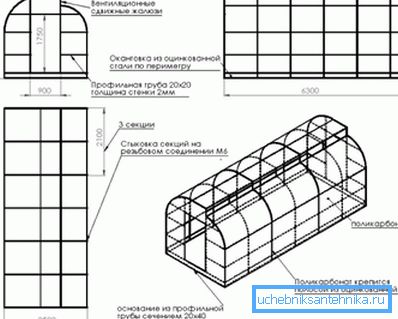

Skleníku

Pokyny pro vytvoření základny skleníku se poněkud liší - přirozeně ve směru usnadnění úkolu.

• Za prvé vytvoříme několik oblouků z polotovarů 30x30 mm, jejichž rozměry odpovídají plánovaným rozměrům našeho skleníku. Oblouky mohou být pevné (pak se nedá dělat bez ohýbacího stroje) nebo týmů několika lineárních segmentů.
• Pomocí svařování spojíme spodní část rámu s každým obloukem.. Takže budeme nejen poskytovat struktury s větší stabilitou, ale také zabraňovat deformaci obloukových prvků.

Dávejte pozor! Namísto rámu mohou být ocelové kolíky svařeny, aby byly použity k pronikání do země.

• V prvním, předním oblouku, namontujeme dveře. Také zde můžete okamžitě upevnit rám dveří na kovové závěsy.

Pak můžete jít dvěma způsoby:

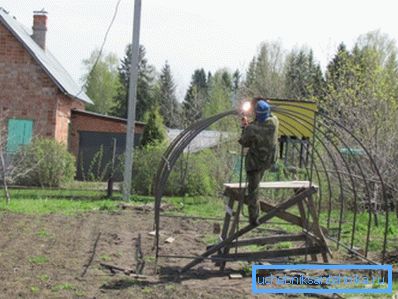

• Pokud potřebujeme neoddělitelnou strukturu, pak přímo na místě svaříme všechny oblouky do jediného rámu a instalujeme podélné kování.

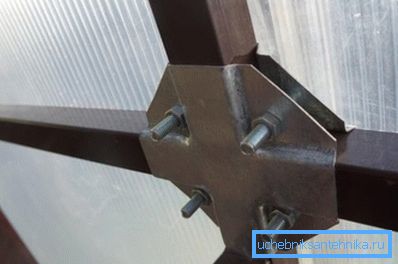

• Je-li plánováno demontáž a přepravu skleníku, použijeme namísto svařování ocelové konzoly, které jsme pomocí šroubů utáhli.

Stejně jako v případě domu budeme muset dokončit: pokrýt kovový rám s polyethylenem nebo obalovat polykarbonátovými deskami.

Tip! Aby potrubí nehrdzalo ve vlhkém prostředí, musí být ošetřeny antikorozním prostředkem.

Přibližně na stejném principu může být rám hangáru sestaven z tvarované trubky. Samozřejmě, pro tento úkol musíte vybrat hrubší (nejméně 70 x 70 mm) polotovary a nebudete s improvizovanými nástroji schopni. Samotný režim však zůstane nezměněn.

Malé stavby

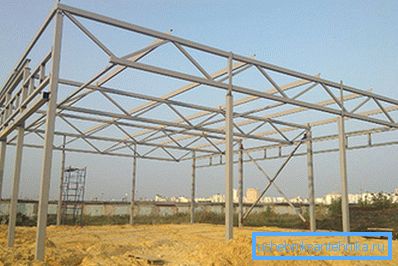

Použití potrubí při výstavbě kapitálových struktur je poměrně běžné. Nicméně, mnohem častěji se trubkový rám používá při konstrukci malých architektonických forem - přístřešky, altány, stropy přes verandu atd.

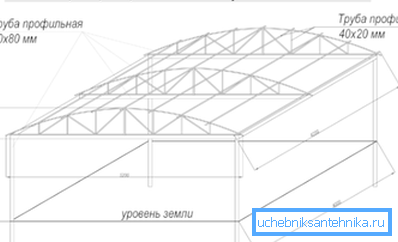

Můžeme sestavit rám kablíku z profilového potrubí vlastními rukama následujícím způsobem:

• Za prvé, horní část je vyrobena z tenkých polotovarů (30x30 mm a méně). To může být jak šikmý, tak i hojivý.

Dávejte pozor! Často se také vyrábějí polokulovité střechy, avšak v tomto případě je nutný přesný výpočet poloměru oblouku.

• Horní část je připojena svařovaným nebo mechanickým způsobem k popruhu.
• Pak jsou na zemi instalovány stojany. Mohou být buď ukryty v zemi betonováním (přibližně 40-50 cm), nebo namontovány na křížení z ocelových rohů.

• V závěrečné fázi zvedneme horní část a umístíme ji na podpěry. Kombinujeme díly a zajišťujeme stabilitu celé konstrukce.
• Pokud uděláme baldachýn přes verandu, pak to můžeme udělat bez podpory. V tomto případě jsou nosnými konstrukcemi konzoly pevně upevněné na stěně pomocí kotevních šroubů.
• Po dokončení instalace je dokončena instalace. Tyto konstrukce zpravidla nevyžadují tepelnou izolaci, proto umístěte ochrannou membránu proti vlhkosti přímo na rám a namontujte střešní materiál shora.

Dávejte pozor! V některých případech mohou být boční plochy také opatřeny průsvitným plastu, nebo mohou být na ně instalovány závěsy vyrobené z polymerové tkaniny, která je zakryjí: prostor pod clonou nebo krytem bude chráněn před pronikáním dešťových kapek silnými větry.

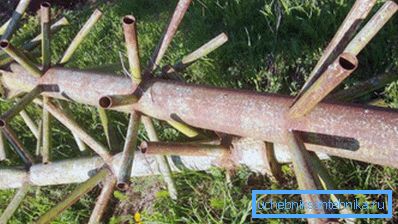

Také rámec pro vánoční strom z trubek může být považován za poměrně populární design. Je velmi snadné ji instalovat, ale je třeba si uvědomit, že pro jeho výrobu je lepší, aby spíše kulaté potrubí než profilové potrubí.

Tento snímek bude velmi jednoduchý:

• Základ celého konstrukce se provádí svařením dvou úhlů nebo malých kanálů. Je důležité přesně umístit součásti tak, aby byla podpěra plochá.

Dávejte pozor! Pokud je výška rámu větší než 2 m, pak v detailech základny předem připravíme montážní otvory pro upevnění na zem.

• Poté se svařuje na základnu střední trubky o průměru 75 mm nebo více.
• Dále z potrubí o rozměru 45-50 mm řezáme polotovary o délce přibližně 25-30 cm. S pomocí svařování položíme tyto polotovary na středovou osu a uspořádáme je buď ve spirále, nebo v příčném směru.

Pomocí těchto materiálů je možné vytvořit zařízení pro instalaci dostatečně velkého vánočního stromku. V zásadě jsou všechny rámy vánočních stromků vyrobeny tímto způsobem, jediným rozdílem je to, že tlustší trubky budou muset být vzaty pro konstrukční výšku více než 5-6 metrů.

Závěr

Rám kůlny profilového potrubí nebo podstavce pro altánek lze vyrobit během několika hodin. Je samozřejmé, že taková rychlost práce bez ztráty kvality je možná pouze tehdy, když budeme ve svařovacích dovednostech poměrně profesionální nebo předem připravíme všechny detaily pro spojení s konzolami (viz také článek Příslušenství pro potrubí: hlavní typy a vlastnosti aplikace).

Podrobněji lze tuto techniku ​​studovat sledováním videa v tomto článku.
