Profilové trubkové vazníky: účinné systémy, které vyžadují

S velkou plochou stavby, prostor, zařízení, střecha by měla mít velmi spolehlivou a trvanlivou konstrukci. Nejlepším řešením je v tomto případě použít krokve z kovových trubek. Bude to pevný, trvanlivý, ekonomický design, který může pokrývat rozpětí libovolné délky. Výpočet vazníku z profilového potrubí je nejdůležitější podmínkou jeho správné instalace.

Návrhové prvky

Trubky této kategorie se vyrábějí válcováním a následným zpracováním kovu pomocí speciálních strojů.

Podle druhu se profilové produkty dělí na:

• oválný;
• pravoúhlý;
• čtverec.

Zpočátku jsou výrobky profilu kulaté. Při zpracování ocelí za tepla nebo za studena, potrubí získá potřebný tvar.

Kovové profily mají různé rozměry. Jejich průřez, minimální, 15? 15 mm, maximální - 45? 5 cm. Tloušťka stěny - 1,12 mm, průměrná délka je 6,12 m.

Hlavní prvky ocelových vazníků:

• pásy, které hrají roli obrysu;
• regály;
• zpevnění;
• základní (podpůrná) výztuž.
• spojovací prvky: šátky, svařování, nýtování, šrouby atd.

Druhy zemědělských podniků

Instrukční zprávy, že nosníky sestavené z profilovaných trubek jsou rozděleny do dvou typů.

1. Prvním z nich jsou systémy, ve kterých jsou všechny jejich části propojeny ve stejné rovině.

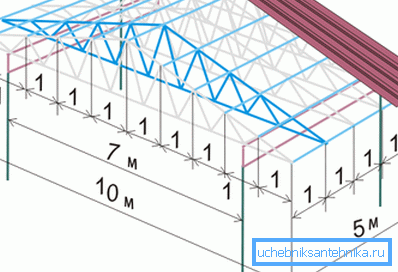

2. V budovách druhého typu je nosník zavěšen a zahrnuje spodní a horní pásy.

Volba jednoho nebo jiného typu vazných systémů závisí na následujících skutečnostech:

• zatížení výrobku;
• sklápěcí konstrukce;
• překrývající se body;
• délka rozpětí

Úhel sklonu

Na základě úhlu náklonu jsou následující typové vazníky.

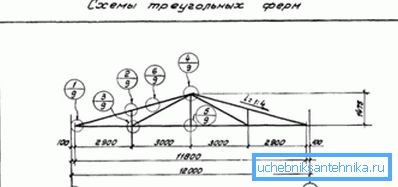

1. Konstrukce s úhlem sklonu 22/30 °. Nejlepší možnost při vytváření malého překrytí. V tomto případě je nejvhodnější trojúhelníková konfigurace. K určení jeho výšky je nutné rozdělit délku rozpětí o 5. Hlavní výhodou tohoto analogu je malá hmotnost.

Dávejte pozor! Pokud je délka rozpětí větší než 14 m, je lepší upřednostňovat vazník s příložkami umístěnými shora / dolů. Na horní část konstrukce je namontován panel o délce 1,5 / 2,5 m. Podobný systém vazníků obsahuje dva pásy s sudým počtem panelů.

Při výrobě nosníků z profilové trubky, jejichž délka přesahuje 20 m, se provádí pomocí substrukturních konstrukcí. Spojte jejich podpěrné sloupy.

1. Pokud má střecha sklon 15/22 °, výška příhrad je určena dělením délky rozpětí o 7. Délka těchto systémů by neměla být větší než 20 m. Pokud potřebujete zvýšit výšku konstrukce, spodní pás je přerušený.
2. Při sklonu střechy, menší než 15 °, namontovaný lichoběžníkový produkt. Jeho výška je určena dělením délky rozpětí číslem 7/9. Přesná hodnota závisí na konkrétní hodnotě sklonu.

Forma výstavby

Podle konfigurace vazného systému profilovaných trubek jsou rozděleny do následujících typů:

• jednotlivé svahy, jejichž cena je nejnižší;
• dvukhskatny návrhy;
• rovné farmy;
• obloukové struktury.

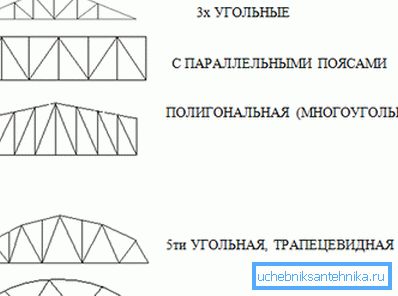

Obrys pásu

Farmy s paralelním pásem mají takové výhody:

• snadná instalace, vzhledem k tomu, že většina prvků je stejná;
• délka pásky potrubí a obreshetki stejné;
• počet kloubů je minimální;
• návrh je standardní (jednotný);
• lze použít pro měkké zastřešení.

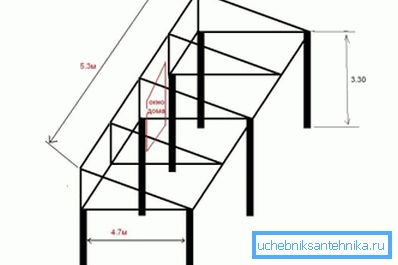

Při výrobě jednokanálového nosníku z trubek s vlastními rukama získáte následující výhody:

• tvrdé a trvanlivé uzly;
• nepřítomnost příliš dlouhých prvků ve středu konstrukce;
• náklady na výstavbu.

Polygonální struktury mají své vlastní vlastnosti:

• používají se pro budovy s velkou hmotností;
• při konstrukci nosníků jsou ekonomicky využívány trubky;
• nevýhody tohoto druhu zemědělské výroby - složitost a složitost instalace.

Trojhranné konstrukce se snadno instalují. Používají se na střechy se strmým svahem. Z mínus lze uvést složitost výrobních podpůrných jednotek a vysoké náklady na materiály.

Crate farmy jsou rozděleny do následujících odrůd.

1. Trojúhelníková mřížka. Obvykle se používá ve strukturách s rovnoběžnými stranami, méně často v podobě trojúhelníkového nebo lichoběžníkového tvaru.
2. Úhlopříčná vrtání je nákladná a nákladná vzhledem k vysokým nákladům na materiály.
3. Mříže původních formulářů jsou vybaveny s ohledem na vlastnosti a rozměry vazníků.

Výpočet farmy

1. Před výpočtem farmy profilového potrubí určete jeho schéma. Uveďte v něm závislost délky konstrukce na úhlu sklonu střechy.
2. Proveďte schéma, vyberte obrysy pásů. Ty závisí na účelu farmy, druhu střechy a úhlu svahu.
3. Dále určete rozměry struktury. Při výběru její délky zvažte budoucí úhel střechy. Výška závisí na druhu podlahy, možnosti dodávky farmy a její hmotnosti.
4. Pokud je délka konstrukce větší než 36 m, vypočtěte stavební výtah.
5. Rozhodněte o rozměrech panelů. To je založeno na zatíženích, které ovlivní produkt. Při navrhování tvaru trojúhelníkového vazníku by měl být úhel sklonu rovný 45 °.

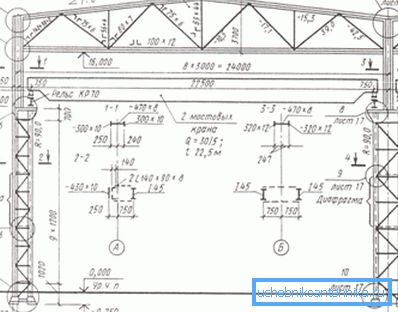

6. Posledním krokem je určení vzdálenosti mezi uzly. Následuje výkres struktury.

Několik tipů

Výsledky návrhu závisí na úhlu sklonu střechy.

1. Je-li to 6/15 °, měl by být vybrán lichoběžníkový vazník. Jeho výška by měla odpovídat délce rozpětí 1: 7 nebo 1: 9. Pokud by podle projektu byla výška stropů (podkroví, podkroví) větší, byly postaveny polygonální konstrukce.

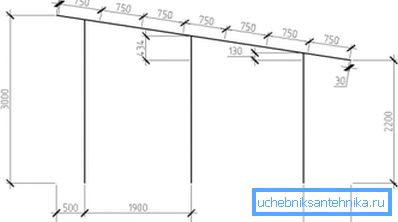

2. Pro jednoduché konstrukce se sklonem 6/10 ° je lepší upřednostnit jejich asymetrický tvar.
3. Pokud je sklon střechy 15/22 °, měla by výška na vazníku odpovídat délce rozpětí 1: 7. Pokud potřebujete zvýšit výšku stropu, je namontován zlomený spodní pás.
4. Pokud je sklon střechy 22/30 °, jsou postaveny trojúhelníkové vazníky. Jejich výška nesmí přesáhnout jednu pětinu délky rozpětí. (Viz také článek Arbor z profilového potrubí: funkce.)

Dávejte pozor! Pro konstrukci konstrukce a před svařováním vazníku z profilového potrubí čtěte SNiP č. II / 23/81, kód popisuje pravidla týkající se kovových konstrukcí. SNiP č. 2.01.07 / 85 by mělo být také studováno, dokument se zabývá tématem zatížení a dopadů.

Výroba

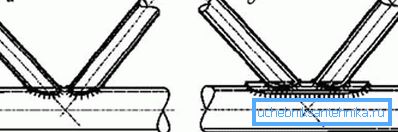

1. Pro montáž nebo upevnění součástí používejte spárované úhelníky nebo spony.
2. Při montáži horního okraje řemenů použijte 2 rohy T, které mají různé délky stran. Opravte je mezi sebou s menšími lamelami.
3. Chcete-li připojit spodní řemen, použijte úhly, které mají stejnou stranu.
4. Při výrobě dlouhých a volumetrických vazníků, jako fixačních přípravků, používejte stropní desky. Pro rovnoměrné rozložení zatížení použijte pár kanálových tyčí.

1. Protažení diagonálně pod úhlem 45 °, regály - při 90 °. Chcete-li je sestavit, používejte křížové tvary nebo rohy ve tvaru T se stejnými stranami. Upevněte je talíři.
2. Pro montáž holistických svařovaných vazníků se jedná o značky.
3. Pro usnadnění konstrukce s minimálním sklonem použijte další mříže.
4. Při uspořádání dlouhé konstrukce je třeba instalovat pouze sudý počet panelů.
5. Rozdíl mezi oběma farmami by neměl být větší než 1,75 m.

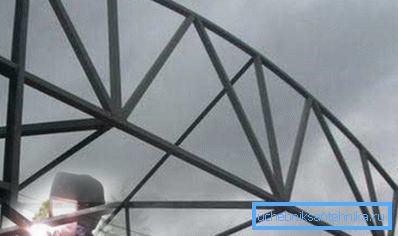

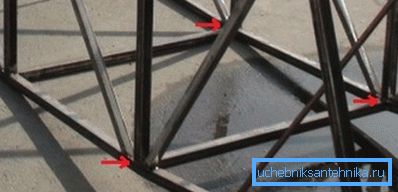

1. Při sestavování sestav pomocí lepení konců začíná svařování vazníků z tvarované trubky. Můžete to udělat automaticky nebo ručně. Na konci svařování jsou všechny švy vyčištěny. (Viz také článek Butt-Weld Pipe: Funkce.)
2. V závěrečné fázi je výrobek potažen antikorozní hmotou a následně lakem.

Závěr

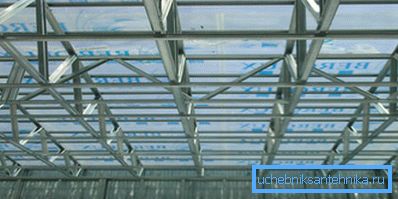

Systémy sestavené z profilových trubek jsou optimální základnou pro zastřešení velkých a dlouhých předmětů. Jsou složité a před instalací vyžadují pečlivé výpočty. Video v tomto článku obsahuje další informace o vyjádřeném tématu.
