Potrubní vedení: technologie instalace pro maximální

V dřevěných domech, stejně jako v budovách, v jejichž stavbě nebo výzdobě byly použity hořlavé materiály, odborníci doporučují instalovat elektrické potrubí v potrubí.

Tato technologie je však použitelná při opravách cihel a betonových budov, neboť její studie bude v každém případě užitečná pro majitele.

Vlastnosti techniky

Výhody instalace v potrubí

Jak jsme poznamenali v úvodu, elektrické vedení v potrubí je položeno, když je nutné chránit konstrukce před možným zapálením.

Tato situace však není zdaleka jediná, protože toto řešení má další výhody:

• Za prvé, trubkové pouzdro (i ten nejjednodušší plast, nemluvě o oceli nebo mědi) dobře chrání vodiče před mechanickým poškozením.. To se týká jak drátů uložených v tloušťce stěny, tak kabelů pod podlahou, stropem a za falešnými přepážkami.

Dávejte pozor! Velmi často jsou kabely umístěny v potrubí mimo dům, které z nějakého důvodu nemohou být odstraněny z povrchu pod zemí.

• Za druhé, izolace vodičů v potrubí nemá provozní zatížení a není vystavena agresivním vnějším faktorům, především vlhkosti.. Ano, a od potkanů, které často "organizují" uzávěry, tato instalace chrání dobře.

• Nakonec použití dutých trubkových kanálů usnadňuje demontáž a výměnu poškozených vodičů.. Nemusíte odstraňovat konec a otevřít tloušťku stěny: jednoduše otevřete nejbližší spojovací skříň.

Samozřejmě, všechny tyto výhody lze realizovat pouze za předpokladu správného výběru trubek a vysoce kvalitní instalace celého systému.

Výběr materiálu

Pro pokládku skrytých kabelů uvnitř trubkových kanálů lze použít různé materiály. Každá z nich má jak výhody, tak i nevýhody a pokusili jsme se analyzovat ty hlavní v následující tabulce:

Je třeba poznamenat, že všechny výše uvedené informace platí především pro běžné trubky.

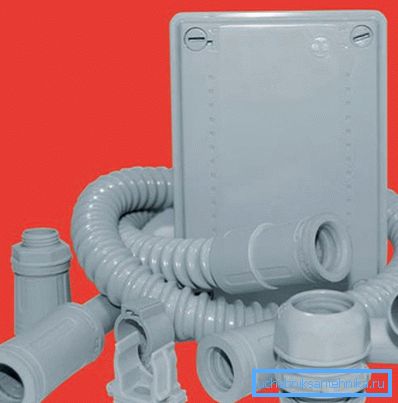

Současně jsou vlnité modely aktivně využívány pro skryté a poloskryté těsnění dnes:

• U plastových odrůd poskytuje zvlněný tvar výrazný nárůst mechanické pevnosti. To je způsobeno změnou geometrie průřezu - hrany vlnitých částí působí jako výztuhy.

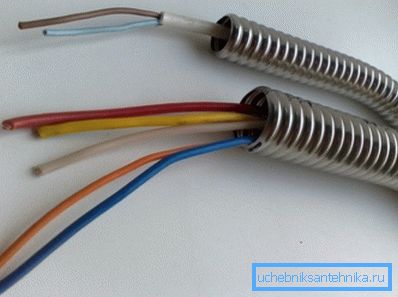

• Ocelové gomoforokanal má také výhodu oproti pevným trubkám: použití stěn zvláštního tvaru vám umožňuje usnadnit konstrukci bez narušení mechanických vlastností snížením tloušťky kovu.

Dávejte pozor! Tyto pouzdra se také snadno ohýbají pomocí minimální sady nástrojů, což zjednodušuje instalaci. Ano, náklady na distribuci se sníží, protože nemusíte zakoupit zvláštní vybavení pro zatáčení.

• Ideálním řešením z hlediska spolehlivosti, snadnosti konstrukce a úspor nákladů jsou ocelové vlnité trubky v ochranném plastovém plášti. Jejich použití umožňuje připojení kabeláže co nejkratší dobu, zatímco vodiče uvnitř kanálů budou spolehlivě chráněny jak z poškození, tak i vlhkosti.

 Strip sekvence

Přípravné práce

Takže všechny zakoupené materiály můžete provést k instalaci. A tady stojí za to začít s vypracováním plánu.

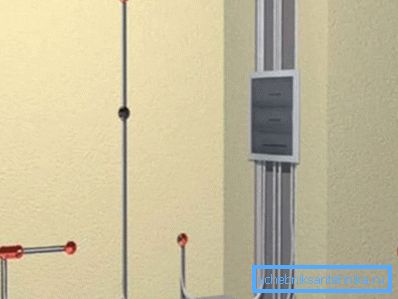

Za prvé, použijeme značky na stěnách, které budou položeny.

Měla by dodržovat několik pravidel:

• Za prvé, čím méně tras bude obsahovat, tím jednodušší bude v případě potřeby vyměnit vodiče.
• Za druhé, oblasti se dvěma nebo více trubovými ohyby by neměly činit déle než 5 metrů - ze stejných důvodů.
• Maximální úhel natočení - 90⁰. Pokud vytvoříte více ostrých ohybů, při pokusu o vytažení se téměř uvízne kabel.

Tip! Ohýbání je pouze tenkostěnné kovové a vlnité pouzdra. Je lepší připojit ocelové a plastové trubky z tlustostěnných ocelových konstrukcí pomocí kování, dbát na to, aby se z vnitřku netvorily žádné otřepy, které by mohly poškodit izolaci.

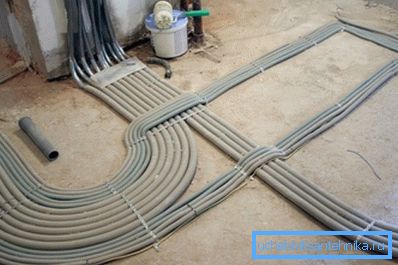

• Takže během opravy nemusíme vždy hledat dráty vrtáním několika děr ve stěnách, je lepší položit všechny vodorovné úseky na stejné úrovni. Jinak je to ještě snadnější, když je umístíte do tloušťky podlahy.
• Je také žádoucí uspořádat kabelové kanály ve vzdálenosti od topných trubek, jinak se zahřívá vedení v měděném potrubí a kabely v tenkostěnných ocelových nebo mosazných potrubích.

Stříhání stěn

Po vykreslení hlavních čar na povrchu a zaznamenáním místa instalace přepínačů / zásuvek pokračujeme v práci.

V případě dřevěné budovy bude pracovitost malá (můžete skrýt kryty pod kůží), ale v cihelné nebo betonové stěně budete muset prořezat drážky:

• Začínáme, vytváříme výklenky pro instalaci spojovacích skříní, zásuvek a spínačů. Musí mít dostatečnou velikost, aby mohly tyto části namontovat v rovině s povrchem stěny.

Dávejte pozor! Pokyny neumožňují skrýt kryty distribučních bloků pod omítkou nebo podšívkou.

• Potom pomocí razníku s dlátem nebo speciální násadou na stěnu vytváříme kanály ve stěnách pro uložení potrubí.
• V poslední fázi vyvrtáme otvory, kterými prochází komunikace z jedné místnosti do druhé.

Tip! Při práci s děrovačem nebo stěračem musíte dodržovat pravidla bezpečnosti a ochrany práce. Přítomnost plastových brýlí a respirátor pro ochranu proti prachu je povinná a zvukové izolační sluchátka nebudou nadbytečné.

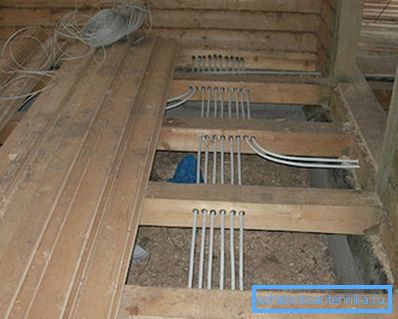

• Při kladení kabelů v tloušťce podlahy na dřevěných drážkách poskytujeme drážky v nosných konstrukcích, ve kterých budou položeny trubky s vodiči.
• Při výběru umístění takových štěrbin se ujistíme, že prvky nejsou ovlivněny nadměrným tlakem, tj. umístěme je pod úroveň podlahy nejméně o 10-15 mm.

Instalace zařízení

Poté přejděte k instalaci všech částí našeho napájecího zdroje:

• Nejprve nainstalujte rozbočovací krabice. Je žádoucí, aby se kov, ale v některých případech stačí a levnější plast - pokud jen jejich velikost povoleno umístit uvnitř všech spojů drátů.
• Stejným způsobem jsme instalovali podrozetniki a plastové "brýle" pro instalaci spínačů.

Tip! Ve všech těchto zařízeních musíte nejprve odstranit kryt ze speciálních otvorů pro vytvoření vodičů.

Dále přejděte k pokládání potrubí. Jak jsme poznamenali výše, můžete použít různé materiály, ale musí poskytnout dostatečnou mechanickou ochranu a tepelnou odolnost. Například u ocelových trubek je třeba zvolit tloušťku stěny podle těchto požadavků:

Při pokládce potrubí lze použít dvě technologie:

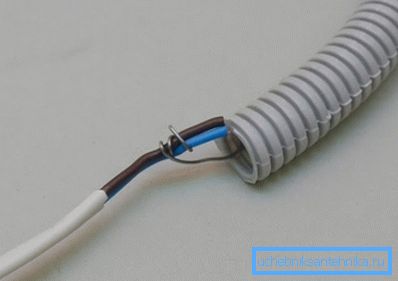

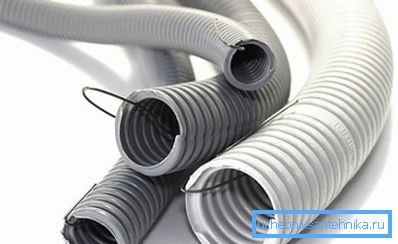

• V prvním případě se do pláště vkládá tzv. Broušení - plastová šňůra nebo tenký ocelový drát s vysokou elasticitou. Pomocí těchto prvků můžeme do potrubí dotáhnout vodiče, které potřebujeme.

• Ve druhém případě se vodič okamžitě položí do potrubí a ponechá malý okraj na spojení ve spojovací skříni.

Obě techniky jsou poměrně snadno implementovatelné s vlastními rukama, protože volba je do značné míry závislá na vašich osobních preferencích a konkrétní pracovní situaci. První metoda je však ještě výhodnější, zvláště pokud plánujeme provést několik drátů různých průřezů.

• Trubky s běžícími příčky nebo kabely jsou položeny v drážkách nebo umístěny mezi tyče obreshetki.
• Všechny součásti fixujeme pomocí svorek na kotvení (pro cihly a betonové konstrukce) nebo speciální kovové klipy (pro dřevo).
• Připojujeme konce trubek k rozváděčům, stejně jako k dnu a základnám pro spínače.

Tip! Pokud je kabeláž namontována ve vlhké místnosti, měly by být všechny spoje a spoje utěsněny, aby se zabránilo vlhkosti a zkratům.

• Pro připojení k panelu a měřiči je umístěno samostatné potrubí.

Pokládání a připojení

Nejvíce časově náročná část práce končí.

Neměli byste se však uvolnit - budeme muset k těmto krytům připojit drát co nejdéle:

• Pomocí broušení položíme kabely do potrubí, vedeme konce do křižovatek a podozetniki.

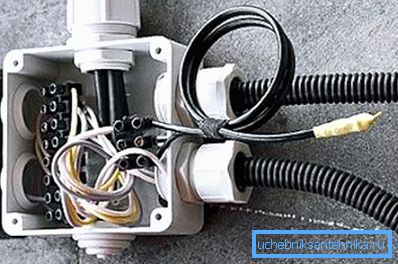

• V případě potřeby připojujeme vodiče pomocí twistu nebo (což je bezpečnější a pohodlnější) speciální svorkovnice. Všechny spoje jsou pečlivě zateplené.

Dávejte pozor! Připojení dvou vodičů uvnitř potrubí je přísně zakázáno. Všechny kontakty by měly být organizovány pouze v oblastech, které jsou přístupné.

• Připojené vodiče jsou připojeny ke svorkám přepínačů a zásuvek.
• Po dokončení práce zkontrolujeme izolační odpor. To se provádí za účelem zjištění, zda nebyla při instalaci systému porušena jeho celistvost.

Pokud byly při tvorbě kanálů použity kovové prvky, pak je pro zajištění elektrické bezpečnosti v případě poruchy izolace také dobré připojení propojovacího obvodu.

Dokončení práce

Práce jsou dokončeny poměrně jednoduchým systémem:

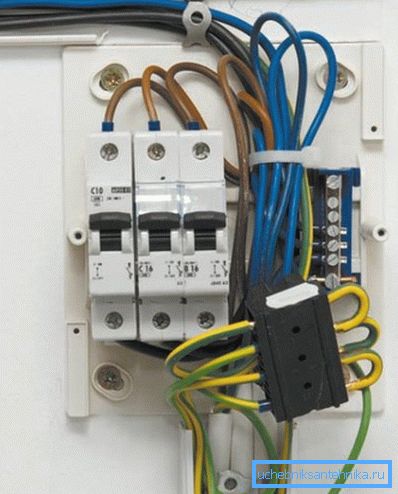

• Zapojení je připojeno k rozdělovacímu panelu ochranným výřezem (RCD).
• Pomocí multimetru kontrolujeme parametry uložených kabelů při hledání možných zlomů, zkratů a dalších problémů.
• Provádíme zkušební připojení elektrických zařízení k zásuvkám, zkontrolujte spínače.

Pokud je vše v pořádku, pokračujte v dokončovacích pracích:

• Rám s položenými trubkami obložení desky nebo giprokom.
• Drážky jsou omítnuty cementovou maltou, po které je vysušena, stěny jsou omítnuty.

Dávejte pozor! V obou případech by měly být kleštinové krabice ponechány volný přístup pro účely auditu a opravy.

• Na zásuvky a vypínače klademe dekorativní desky.
• Naplňte podlahu čalouněnými obložkami cementovým pískem.

Je možné začít používat tento systém ještě před dokončením dokončení, protože potrubí spolehlivě chrání elektrické dráty před jakýmikoli nárazy.

Závěr

Instalace elektrických vodičů do ocelových trubek, stejně jako použití vlnitých pouzder vyrobených z technopolymerů pro uspořádání komunikace nám umožňují řešit nejširší rozsah úkolů. Použitím této techniky nebudeme chránit pouze vodiče před mechanickým poškozením a stěnami konstrukce z možného zapálení, ale také podstatně ulehčí náš život během opravy nebo úpravy kabeláže.

Video v tomto článku vám pomůže naučit se základy instalace takových systémů, aby se začali pečlivě studovat.
