Oblast průřezu potrubí: výpočty a vzorce

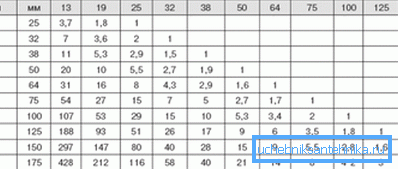

Při výrobě potrubí pro různé účely je velmi důležité zvolit správnou kapacitu konstrukce v souladu s tlakem v potrubí. Tento parametr však velmi často závisí na průměru použitých materiálů, ale téměř ve všech tabulkách se používá zcela odlišná hodnota. Proto je otázka, jak vypočítat průřezovou oblast potrubí, velmi zajímavá pro moderní návrháře.

Počáteční údaje a výpočty

Nejprve je třeba říci, že návrh výrobků tohoto typu je ve skutečnosti válce. Vzhledem k tomu je třeba vybrat speciální vzorce, které jsou známy z počátečního kurzu geometrie.

Nicméně je třeba poznamenat, že měřidlo kulatých trubek podle GOST je poměrně rozmanité a toto by mělo být při práci s daty zohledněno.

Vzorce

• Obvykle je oblast kruhu nalezena pomocí vzorce S =? • R².

• V tomto případě znamená písmeno R poloměr samotného potrubí a písmeno? je konstanta rovnající se číslu 3.14.
• Avšak takový vzorec pro průřezovou oblast potrubí umožňuje získat data týkající se samotných stěn, které mohou být použitelné pouze pro rozbití průchozích otvorů. Pro odhad průchodnosti potřebujeme zcela odlišné výpočty.

• Vezmeme-li v úvahu všechny vlastnosti použitých materiálů, měli bychom získat plochu živé části potrubí, kde je také zohledněna tloušťka stěn. Tento vzorec vypadá takto: S =? • (D / 2-N) 2

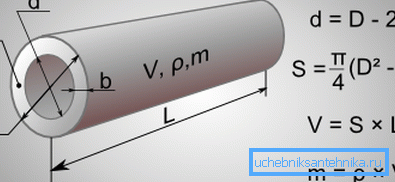

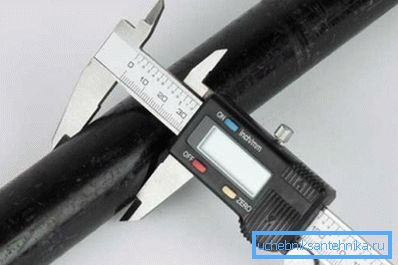

• V této situaci je písmeno D označeno vnějším průměrem výrobku, které se snadno měří s pravítkem nebo se dívá na specifikaci. Písmeno N znamená tloušťku stěny potrubí. To je často určeno rozsahem ocelových trubek s kruhovým průřezem a tato hodnota může být rovněž získána ze specifikace nebo z pravítka.

Tip! Někteří návrháři používají čísla k získání přesnějších údajů? s velkým počtem desetinných míst. Ovšem i pro zvlášť kritické systémy je použita hodnota 3,1415926.

Programy

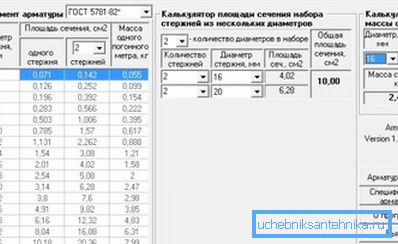

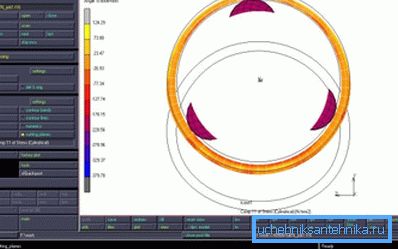

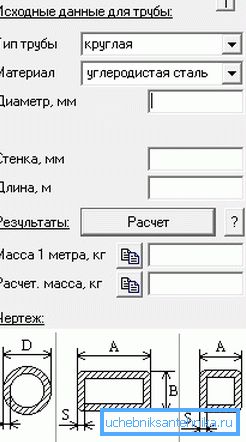

V moderní konstrukci se výpočet plochy kruhového potrubí provádí pomocí speciálního softwaru. Většinou majitelé používají plnohodnotné kalkulačky, které umožňují získat celou řadu dat, kde je celý systém přiřazen k potrubí. Existují však také programy vyvinuté pouze pro získání těchto údajů.

Většina těchto kalkulaček je určena pro použití na jakékoliv platformě, takže mohou být dokonce instalovány na mobilním telefonu, aby získali příležitost zjistit průřez potrubí pro vytápění přímo na pracovišti, aniž by se uchýlili k samočinnému výpočtu.

Je třeba poznamenat, že tento druh softwaru může být vyvinut nejrůznějšími společnostmi. Proto předtím, než začnete používat, měli byste se ujistit, že používá metrický systém měření. V opačném případě můžete získat moment odporu průřezu potrubí nebo jiných dat v jednotkách, které budou muset být dále zpracovány.

Tip! Před použitím těchto kalkulaček je nutné provést jejich testy, aby se ujistil, že výpočty jsou správné. Některé softwarové produkty tohoto druhu jsou sestavovány rychle a nesplňují všechny potřebné požadavky.

Oblast použití

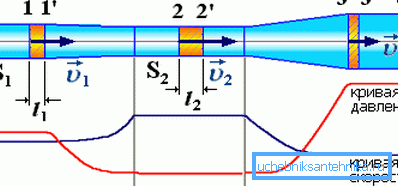

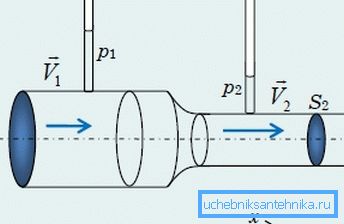

• Za prvé, získané parametry se používají pro stanovení průtoku vody v kulaté trubici. To je velmi důležité při práci s drahými kapalinami nebo plyny, pro které se potrubí chystá.

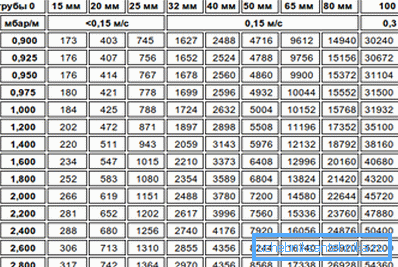

• Předpokládá se, že výpočet množství vody v průřezu potrubí je nejpřesnější a se známou hodnotou tlaku lze získat všechna potřebná data o systému.. Často se používá při výrobě a při výrobě chladicích systémů.
• Pokud je systém vytvořen vlastními rukama pro domácí účely, není nutné tyto parametry znát.. Nicméně s rozvětvenými instalacemi mohou být takové výpočty užitečné. (Viz také Rozložení potrubí: Funkce.)

• Stojí za zmínku, že nestačí znát všechny potřebné údaje, ale musíte je také aplikovat.. Proto u složitých projektů stojí za to najímat specialisty, i když jejich cena je někdy poměrně vysoká.
• Je třeba říci, že v některých případech je nutné používat materiály s přísně vymezenou průřezovou plochou.. To je vyžadováno v návodu k instalaci na základě charakteristik bodů spotřeby nebo požadovaných konečných vlastností celého systému. (Viz také článek Kanalizace: funkce.)

Tip! Většina prací, které zahrnují použití potrubí, je založena na určitých normách a GOST. Proto před zahájením návrhu je třeba podrobně zkontrolovat všechny potřebné parametry a zvolit příslušné vybavení.

Závěr

Po podrobném studiu videa v tomto článku získáte více informací o tomto materiálu a způsobu určení jeho rozměrů. Také s přihlédnutím k článku, který je uveden výše, stojí za to usoudit, že je lepší, abyste si okamžitě zásobili příslušný software, než aby sami vydělali všechny výpočty.
